Vibrationstrotsande tvåfaldiga självlåsande brickor

Vanligtvis involverar en mekanism vid vibration som trotsar tvåfaldiga självlåsande brickor radiella tänder som greppar lagerytan, medan den andra involverar en elliptisk förvrängning som skapar spänning och friktion mot bulten eller muttern. Att uppfylla internationella standarder är ett kärnåtagande för tillverkare på Xiaoguo®.

Modell:DIN 25201

Skicka förfrågan

Produktbeskrivning

Vibrationer som trotsar tvåfaldiga självlåsande brickor har viktiga mått: storleken som matchar bultens diameter, innerdiametern, ytterdiametern och total tjocklek. Tjockleken är viktig eftersom den påverkar hur mycket brickan kan fjädra tillbaka och låskraften den skapar. Tillverkare ger detaljerade specifikationer för varje typ och storlek av dessa brickor. På så sätt kan ingenjörer välja rätt för bultstorleken och vad de behöver den för att göra.

Följ internationella standarder:

Bra tillverkare gör vibrationstrotande tvåfaldiga självlåsande brickor som uppfyller strikta internationella standarder, som DIN 25201, NASM 35338 eller specifika specifikationer från tillverkare av originalutrustning – tänk på bil- eller flygplansföretag. Dessa standarder täcker saker som storlek, materialegenskaper, hårdhet, hur väl de behöver prestera (som minsta kraft för att hindra dem från att vrida sig) och hur man testar dem. Detta säkerställer att certifierade vibrationstrotsande tvåfaldiga självlåsande brickor fungerar tillförlitligt och kan bytas ut mot varandra i viktiga monteringar.

Vilket är det maximala kontinuerliga drifttemperaturintervallet för dina standardvibrationstrotande tvåfaldiga självlåsande brickor?

Våra vanliga kolstålvibrationer som trotsar tvåfaldiga självlåsande brickor med zinkplätering fungerar bra upp till cirka 120°C (250°F). Om du behöver dem för högre temperaturer—upp till cirka 400°C (750°F)—föreslår vi våra A2 (304) eller A4 (316) rostfria stål. De fortsätter att låsa saker ordentligt utan att bli värre även vid de högre temperaturerna.

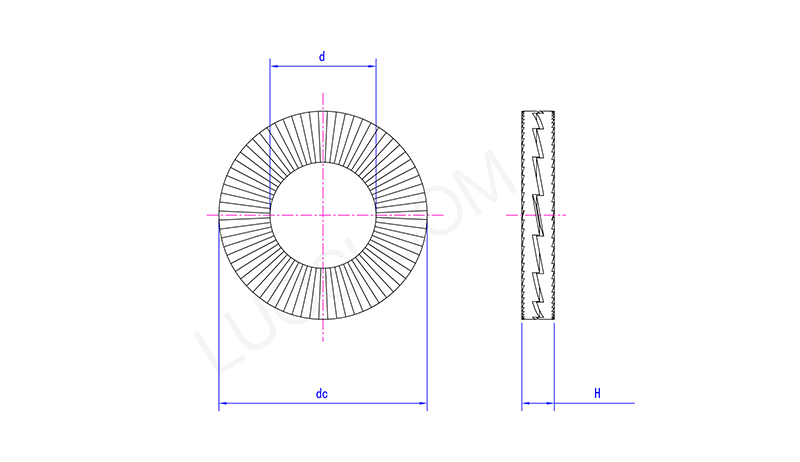

mån	Φ12	Φ14	Φ16	Φ18	Φ20	Φ22	Φ24	Φ27	Φ30	Φ33	Φ36
d max	13.2	15.4	17.2	19.7	21.6	23.6	25.5	28.6	31.6	34.6	37.6
d min	12.8	15	16.8	19.3	21.2	23.2	25.1	28.2	31.2	34.2	37.2
dc max	25.7	31	31	34.8	39.3	42.3	48.8	48.8	58.8	58.8	63.3
dc min	25.1	30.4	30.4	34.2	38.7	41.7	48.2	48.2	58.2	58.2	62.7
H max	3.65	3.65	3.65	3.65	3.65	4.85	4.85	6.05	6.6	6.6	6.5
H min	3.15	3.15	3.15	3.15	3.15	4.35	4.35	5.55	6.1	6.1	6.1
