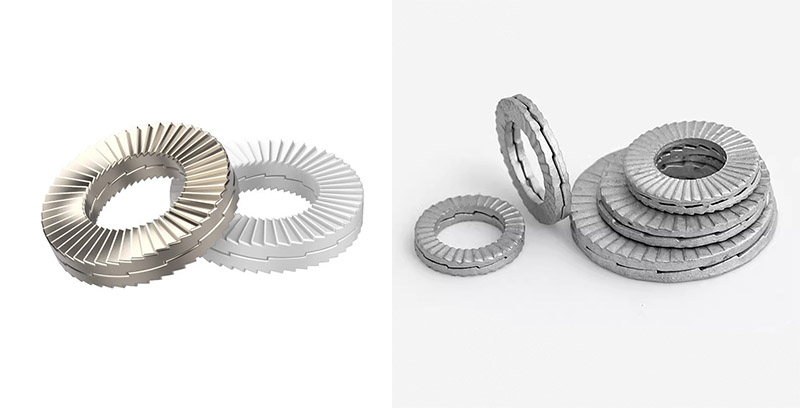

Tvåfaldiga självlåsande stora brickor

Att installera de tvåfaldiga självlåsande stora brickorna är ganska enkelt. Se bara till att den stora tandade ytan är rätt inriktad och placerad i rätt läge, och dra sedan åt bulten eller muttern till standardvridmomentet för att slutföra processen. Dess installation kräver inte komplicerade tekniker eller dyra verktyg, men det finns flera nyckelpunkter som måste noteras för att uppnå 100 % prestanda.

（1）Förberedelse före installation

Rengöring av arbetsstycke: Se till att kontaktytorna på bultar, muttrar, tvåfaldiga självlåsande stora brickor och de anslutna delarna är rena, plana, fria från oljefläckar, rost eller grader.

Antal bricka som ska kontrolleras: De måste användas i par (två stycken utgör en uppsättning) när de används.

Kontrollera typen av installationsyta: om det är genomgående eller blindhålskonfiguration och bestäm antalet brickor.

（2） Placera brickan

Ta bort brickorna och se till att den "stora tandade ytan (kilformad yta)" är vända mot varandra. Dela eller installera dem inte i fel ordning.

（3） Skilj mellan genomgående hål och blinda hål

Blindhål / bultkoppling: Bara ett par Tvåfaldiga självlåsande stora brickor behövs, placerade mellan bulthuvudet och den anslutna komponenten. Muttern dras åt på andra sidan.

Genomgående hål/bultmutter: Vid användning krävs två par tvåfaldiga självlåsande stora brickor. Ett par placeras under bulthuvudet och det andra paret placeras under muttern.

（4） Säkerställ korrekt kontakt

Se till att de radiella tandytorna på brickans utsida är i kontakt med ena sidan av bulthuvudet (eller muttern), och att den andra sidan är i kontakt med ytan på den anslutna komponenten.

（5） Dra åt

Använd en momentnyckel och dra åt fästelementen enligt motsvarande vridmomentvärden.

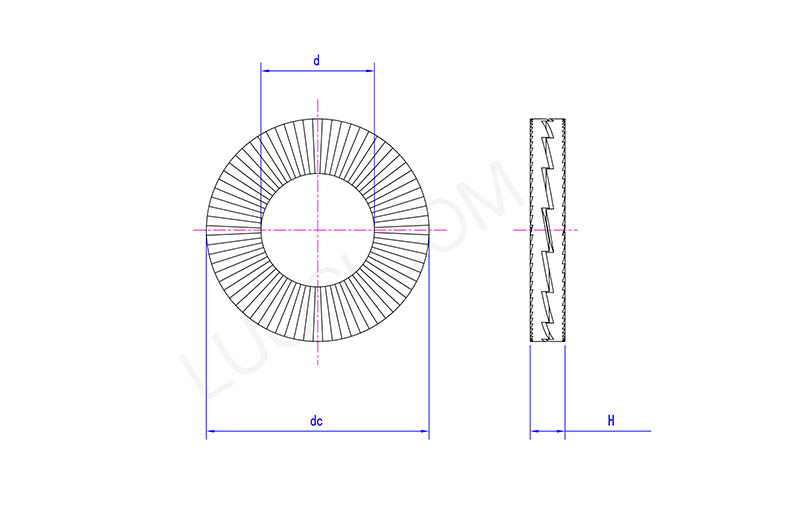

mån	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
d max	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
d min	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
dc max	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
de min	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
H max	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
H min	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3

Kan den återanvändas?

De tvåfaldiga självlåsande stora brickorna kan vanligtvis återanvändas. Efter att ha tagits bort från utrustningen måste båda delarna av packningen inspekteras noggrant.

Villkor för att tillåta återanvändning: Om den stora tandytan på den inre ringen och de radiella tänderna på utsidan inte visar något överdrivet slitage, inga synliga deformationer, inga sprickor eller skador, kan de rengöras och återinstalleras.

Situationen som kräver byte: Om inspektionen visar tydligt slitage eller skador, måste en ny uppsättning brickor omedelbart bytas ut för att förhindra otillräcklig låskraft.
