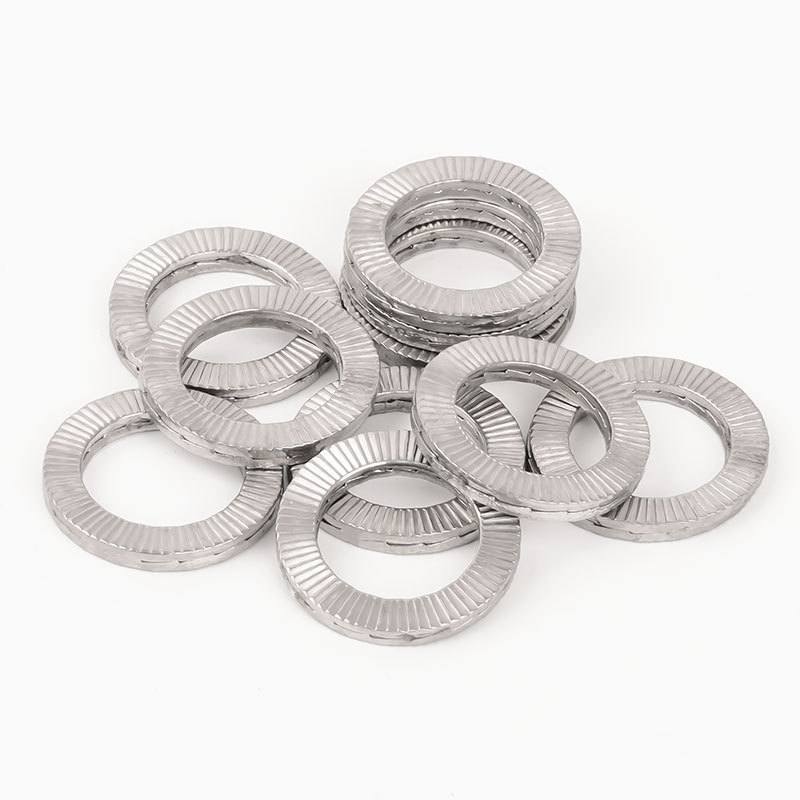

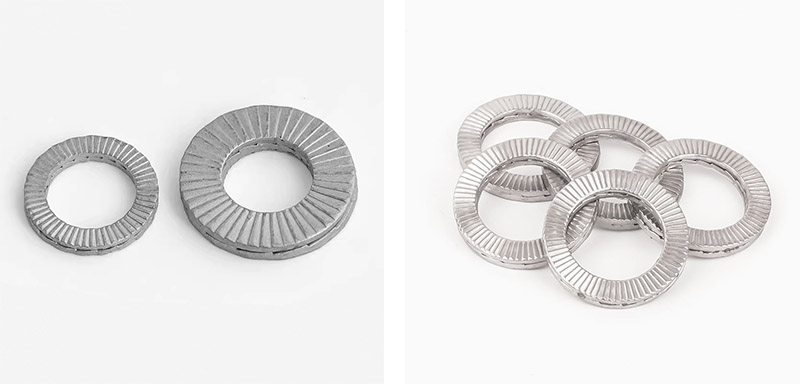

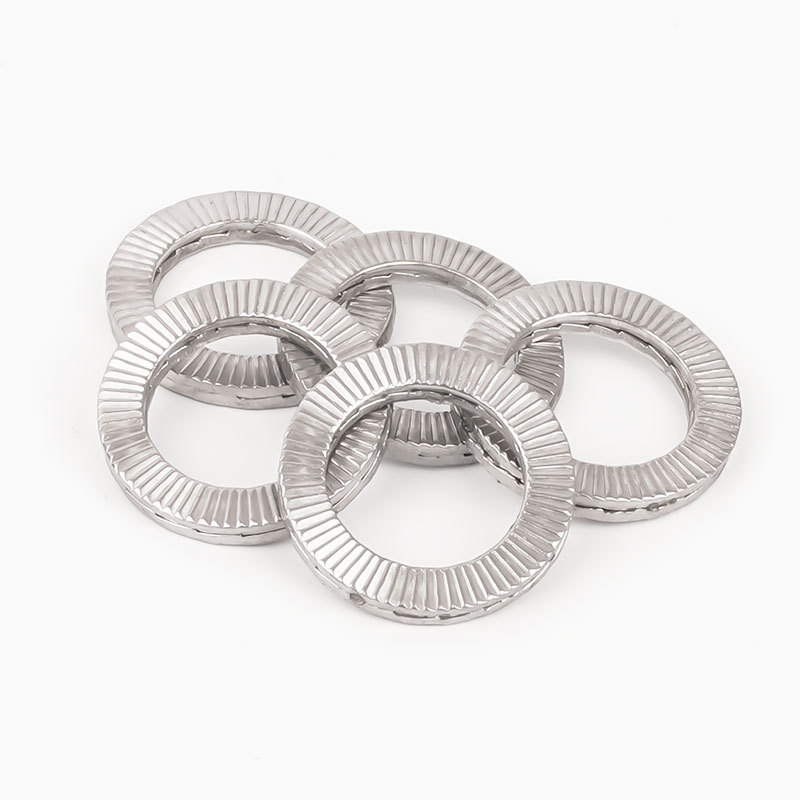

Dubbelvikbara självlåsande brickor

De dubbelvikbara självlåsande brickorna som tillverkas av Xiaoguo®-fabriken är extremt enkla att installera och använda. De kan spara mycket tid och kostnader för många kunder och underlätta underhåll och utbyte på plats.

Skicka förfrågan

Produktbeskrivning

När du använder de dubbelvikbara självlåsande brickorna, se till att utnyttja dess 100 % prestanda. Följande punkter kräver extra uppmärksamhet.

（1） Förbjud strängt blandad användning

De dubbelvikbara självlåsande brickorna måste användas oberoende och får inte blandas med plana brickor eller fjäderbrickor etc. Blandning av dem kommer att göra att de yttre tänderna på brickan inte går i ingrepp, vilket resulterar i att låsmekanismen misslyckas.

（2）Hårdheten på den anslutna ytan

Hårdheten på den anslutna ytan måste vara lägre än den för de dubbelvikbara självlåsande brickorna. Annars kan de radiella tänderna på utsidan av packningen inte "gripa" och kan inte ge den friktionskraft som krävs för fixering, vilket resulterar i att anti-lossningen misslyckas.

（3）Användningen av smörjmedel

Låsfunktionen hos de dubbelvikbara självlåsande brickorna är inte beroende av friktion, så användningen av smörjmedel kommer inte att påverka dess anti-lossningsförmåga.

（4）En momentnyckel är det rekommenderade valet.

Även om installationen kan göras med standardverktyg, för att säkerställa exakt föråtdragningskraft och för att undvika överdragning eller otillräckligt vridmoment som kan leda till fel, rekommenderas det starkt att använda en kalibrerad momentnyckel för varje installation.

Materialintroduktion

Tillverkningsmaterialen för dubbelvikbara självlåsande brickor är olika. Valet av material beror huvudsakligen på den specifika applikationsmiljön och prestandakraven.

（1） Kolstål

Den är stark och varar länge, bra för tung industriell användning. Fungerar med grad 8,8 upp till 12,9 höghållfasta bultar.

Temperaturområde: -50°C till +200°C.

För ytbehandling: du bör lägga till lite beläggning för att förhindra rost. Alternativen inkluderar zinkbaserade beläggningar som Dacromet, vanlig galvanisering (gul, vit eller blå finish), svart oxid eller varmförzinkning.

（2） Rostfritt stål

Utmärkt korrosionsbeständighet, lämplig för korrosiva miljöer som marin-, kemi-, livsmedels- och medicinsk industri.

Drifttemperatur: -160°C till +500°C (mycket stabil vid höga temperaturer).

Standard/klass: EN 1.4404 (AISI 316L), AISI 304.

Vanligtvis utförs en passiveringsbehandling för att ytterligare förstärka anti-korrosionsförmågan.

（3）Fosforbrons

Utmärkt ledningsförmåga och slitstyrka. Lämplig för elektriska applikationer som kräver ledningsförmåga eller för att förhindra bindning.

（4）Titan

Den är stark och lätt.

Det används främst inom flyg- och medicinsk utrustning, eftersom dessa industrier behöver material som är lätta och rena när det gäller sammansättning.

（5） Mässing

Den har låg friktion och ser dessutom anständig ut.

Så det fungerar bra när du bryr dig om hur delen ser ut.

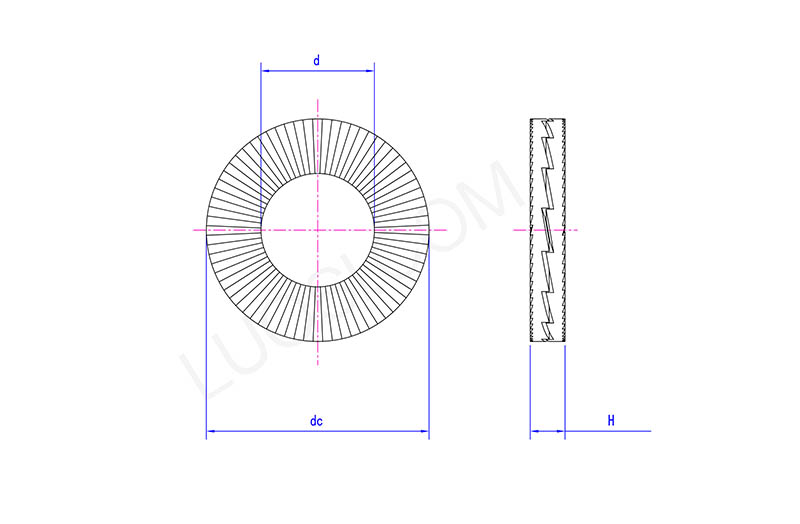

Double Fold Self Locking Washers

mån	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
d max	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
d min	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
dc max	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
de min	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
H max	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
H min	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3
