Dubbelvikt killåsbricka

Den dubbelvikta killåsbrickan tillverkad av Xiaoguo®-fabriken har en dubbellagerstruktur och en design med dubbla låsningar. Jämfört med traditionella konventionella fästelement som inte lossnar är deras prestanda mycket överlägsen.

Skicka förfrågan

Produktbeskrivning

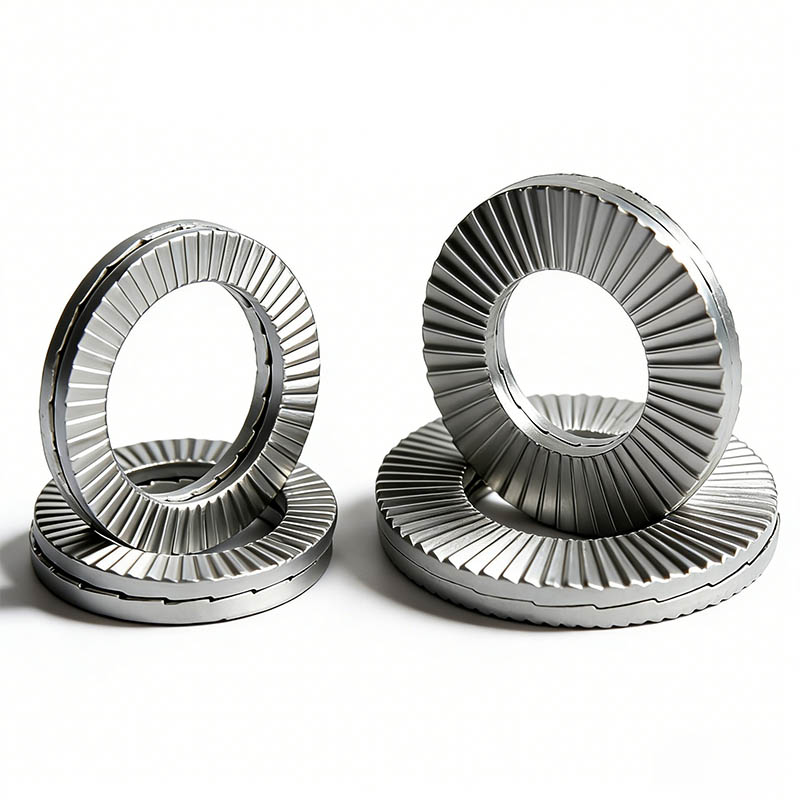

Double Fold Wedge Lock Washer är ett avancerat och högpresterande fästelement som inte lossnar. Den använder en unik killåsningsteknik istället för den traditionella metoden som förlitar sig på friktion. Den antar en dubbellagers vikt kilstruktur, med tandade ytor på båda sidor. Faktum är att den består av ett par (två stycken) exakt identiska brickor. Den unika strukturen hos varje bricka är nyckeln till att uppnå dess enastående anti-lossningsprestanda.

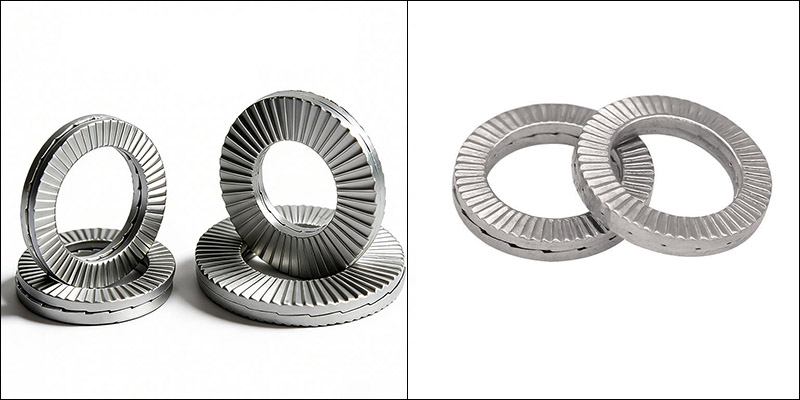

Double Fold Wedge Lock Washer

Strukturella egenskaper

Kärnan i den dubbla vikbara låsbrickan ligger i dess design av två packningar, där de inre respektive yttre ytorna utför funktionerna låsning och fixering.

（1）Parad bricka

Två identiska packningar kombineras för att bilda en uppsättning. Denna design bryter bort från den traditionella formen i ett stycke. De två packningarna är förmonterade under tillverkningen för att bilda ett låssystem. Denna symmetriska design kan återanvändas och skadar inte packningarna när de tas isär.

（2）Radiellt upphöjd yta

Dessa upphöjda mönster är sidan av den dubbelvikta killåsbrickan som kommer i direkt kontakt med huvudet på muttern, bulten eller ytan på den anslutna komponenten. Ytan har fina radiella upphöjda mönster/dentikler. De tjänar huvudsakligen till att fixera den dubbelvikta killåsbrickan på denna yta, "låsa" den på plats och förhindrar eventuell glidning mellan dem.

（3）Triangulär tandyta

Detta är den passande ytan på den motsatta sidan av packningen. Den inre ytan är sammansatt av kilformade tandytor jämnt fördelade längs omkretsen, som liknar en kam och är även känd som "kilformade tänder" eller "lutande tandytor".

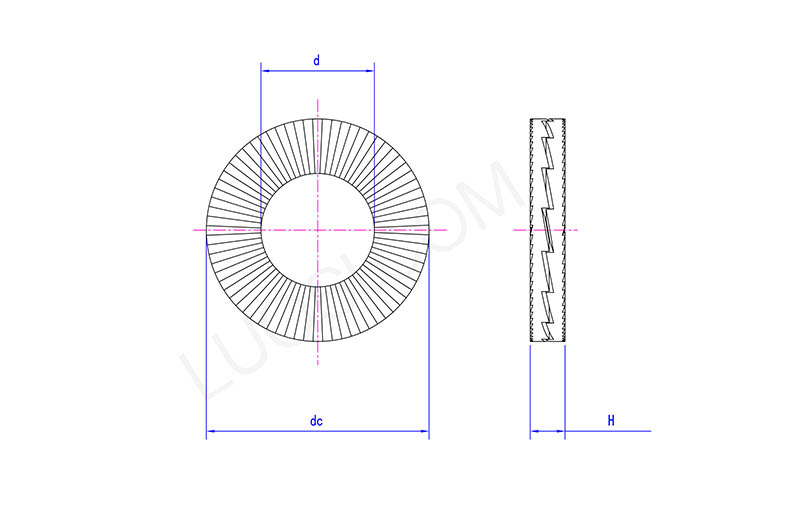

Double Fold Wedge Lock Washer

mån	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
d max	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
d min	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
dc max	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
de min	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
H max	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
H min	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3

FAQ

（1）Är det återanvändbart?

Ja, den kan återanvändas flera gånger. Dess låsprestanda kommer inte att sjunka lätt efter upprepad demontering och montering.

（2）Vilka material levererar du?

Vi har versioner av fjäderstål, kolstål och rostfritt stål. Ytbehandlingar inkluderar förzinkning, varmförzinkad och svartoxid.

（3）Vad är fördelen jämfört med vanlig delad låsbricka?

Mycket bättre vibrationsmotstånd, starkare låseffekt, inte lätt att trötta ut och deformera, mer lämplig för tung belastning och höga vibrationstillfällen.
