Tvåfaldiga självlåsande brickor

De tvåfaldiga självlåsande brickorna från Xiaoguo®-fabriken överger den konventionella låsmetoden och använder anti-lossningsprincipen med spänning istället för friktion, vilket avsevärt förbättrar prestandan.

Skicka förfrågan

Produktbeskrivning

Den centrala anti-lossningsprincipen för de tvåfaldiga självlåsande brickorna ligger i: genialiskt omvandla den skadliga energin som orsakas av vibrationer till den kraft som krävs för låsning. Istället för att förlita sig på den traditionella metoden att använda en låsring för att förhindra lossning genom "friktion", antogs en smartare mekanism:

Two Fold Self Locking Washers

（1）Initial åtdragning: Dubbelsidig positionering

Under installationen är de kilformade ytorna på de två brickorna i linje med varandra och används i par.

Extern fixering: Vid åtdragning kommer de radiella fina tänderna på utsidan av de tvåfaldiga självlåsande brickorna att bita fast i huvudet på muttern/bulten och ytan på arbetsstycket, tätt täta kontaktytan och förhindra glidning.

Inre retention: Vid denna punkt är de kilformade ytorna (stora tänderna) på insidan av de två brickorna i nära kontakt med varandra, men ingen relativ rörelse har inträffat, vilket ger utrymme för den efterföljande mekaniska åtgärden.

（2） Utlösande lossning: Felinriktning snarare än att glida

När utrustningen arbetar i en vibrerande miljö börjar muttern visa en mycket liten tendens att lossna.

På grund av det faktum att friktionskraften hos de yttre radiella tänderna är mycket större än den hos den inre kilformade ytan, kommer rörelsen inte att ske mellan muttern och de tvåfaldiga självlåsande brickorna.

Den enda rörelsen är att de två brickorna "glider ur plats" mot varandra längs den kilformade ytan på insidan.

（3）Att uppnå självlåsning: Nyckeln till kileffekten

När utrustningen vibrerar eller upplever fluktuerande krafter tar den kraftfulla motkraften som genereras av den kilformade ytan omedelbart ut dessa vibrationer. Detta förhindrar bulten från att rotera i motsatt riktning och omvandlar vibrationsenergin till låskraften hos de tvåfaldiga självlåsande brickorna själva, vilket uppnår effekten av att "bli åtdragen ju mer den vibrerar", vilket förhindrar att den lossnar från grundorsaken.

Two Fold Self Locking Washers

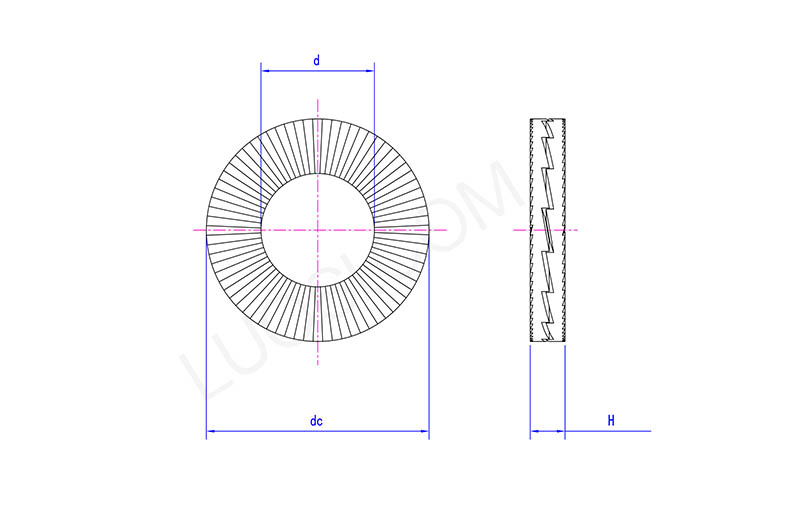

mån	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
d max	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
d min	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
dc max	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
de min	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
H max	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
H min	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3
