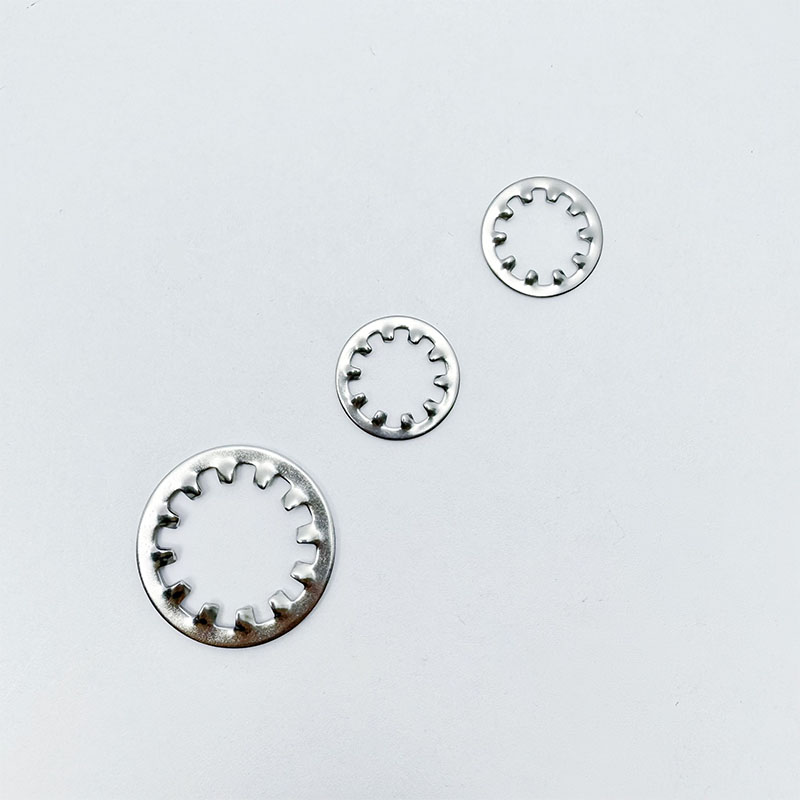

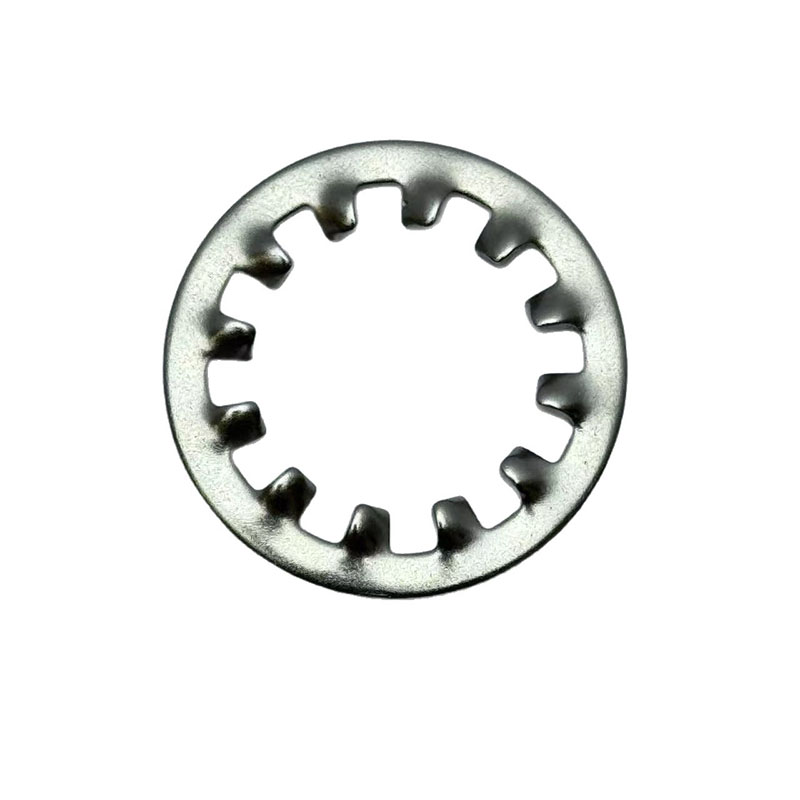

Tandade låsbrickor invändiga tänder

Factory of Xiaoguo® kan tillhandahålla olika typer av tandade låsbrickor invändiga tänder i olika material. Det kan möta kundernas olika anpassningskrav, inklusive speciella storlekar, speciella ytbehandlingar, etc., för att möta kundernas användningsbehov i olika arbetsmiljöer.

Skicka förfrågan

Produktbeskrivning

Den externa tanden och de interna tandlåsningspackningarna är två liknande produkter designade för olika applikationsscenarier. Tandlåsbrickornas inre tänder är mer "snälla", medan den yttre tandpackningen är mer "aggressiv". Kärnskillnaden mellan dem ligger i tändernas position, som avgör deras respektive kompetensområden.

Jämförelse Tandade låsbrickor invändiga tänder Extern tand

Utseende och tandform Tänderna sitter på packningens inre ring och sträcker sig inåt. Tänderna är placerade på den yttre ringen av packningen och sträcker sig utåt, liknar stjärnor.

Låsningsprincip Vid åtdragning "biter" tänderna på innerringen i undersidan av skruvhuvudet eller bulthuvudet, vilket ger en friktionskraft som inte lossnar. Vid åtdragning "biter" de yttre ringtänderna samtidigt i ytan under fästelementets huvud och installationsytan på den anslutna komponenten.

Huvudfördel Ingen skada på arbetsstycket: Ytterringen är slät och kommer inte att repa eller skada installationsytan. Starkare anti-lossningsprestanda: Dubbelsidig förregling, speciellt lämplig för applikationer som utsätts för vibrationer och starka vridningsbelastningar.

Adaptiv skruvtyp Används främst för skruvar med mindre huvudstorlekar Lämplig för skruvar med större huvuden

Huvudsakliga applikationsscenarier Den används ofta för interiörkomponenter och paneler i bilar, elektronisk precisionsutrustning, hushållsapparater etc. Den används ofta inom områden som kräver starkare åtdragningskraft, såsom tunga maskiner, chassier, storkraftsutrustning och industrimaskiner som tål höga vibrationer.

Installationssteg

Installationen av de tandade låsbrickornas inre tänder är mycket enkel. Det viktiga är att riktningen ska vara korrekt.

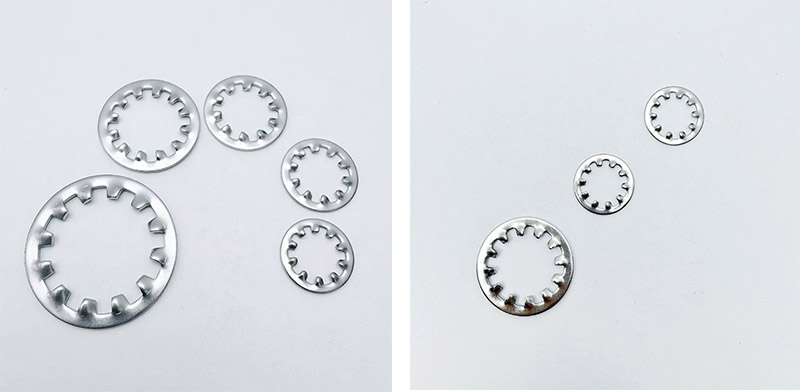

Toothed Lock Washers Internal Teeth

（1）Bekräfta specifikationerna

Se till att den inre diametern på de tandade låsbrickornas inre tänder matchar bultens diameter.

Kontrollera om packningens tänder är intakta och utan någon deformation.

（2） Rengör kontaktytan

Torka av olja, färg och järnspån från botten av bulthuvudet och ytan på arbetsstycket.

Om den används för elektrisk jordning, se till att packningens tänder kan penetrera färg- eller oxidskiktet.

（3） Placera brickan (riktningen är avgörande)

Sätt de tandade låsbrickornas inre tänder på bulten.

Tandytan måste vara vänd mot bulthuvudet eller muttern (det vill säga att tänderna ska vara orienterade mot ytan på den komponent som ska dras åt).

Den släta och plana ytan vetter mot utsidan av bulthuvudet.

（4） Sätt i bulten

För bulten med brickan fäst genom arbetsstyckets hål.

Dra åt muttern eller bulten för hand för att säkerställa att gängorna är korrekt inriktade.

（5） Dra åt

Använd en momentnyckel och dra åt bultarna enligt standardmomentvärdena.

Under åtdragningsprocessen kommer tänderna automatiskt i kontakt med kontaktytan.

Ingen ytterligare justering av vridmoment krävs; standardvridmomentet räcker.

（6）Kontrollera

För elektriska jordningsapplikationer kan en multimeter användas för att mäta konduktiviteten på båda sidor av packningen för att bekräfta att tänderna har gått igenom beläggningen.

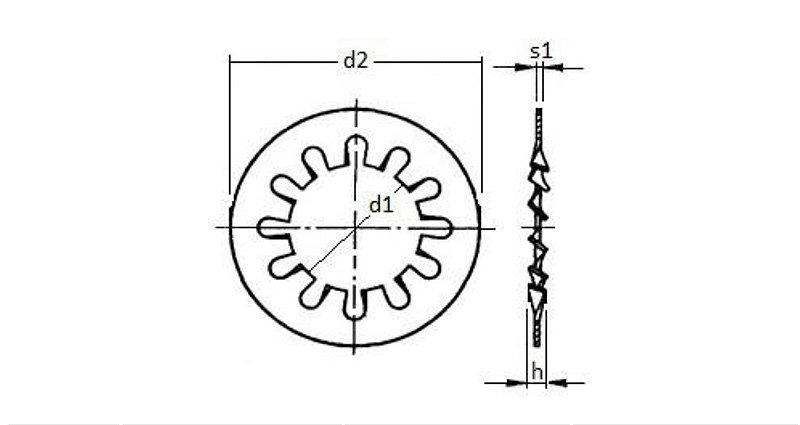

< style="text-align:center;"> Toothed Lock Washers Internal Teeth

M2	2.2	2.34	4.20	4.5	0.28	0.32
M2,5	2.7	2.84	5.20	5.5	0.37	0.43
M3	3.2	3.38	5.70	6.0	0.37	0.43
M3.5	3.7	3.88	6.64	7.0	0.47	0.53
M4	4.3	4.48	7.64	8.0	0.47	0.53
M5	5.3	5.48	9.64	10.0	0.57	0.63
M6	6.4	6.62	10.57	11.0	0.67	0.73
M7	7.4	7.62	12.07	12.5	0.77	0.83
M8	8.4	8.62	14.57	15.0	0.77	0.83
M10	10.5	10.77	17.57	18.0	0.87	0.93
M12	13.0	13.27	19.98	20.5	0.96	1.04
M14	15.0	15.27	23.48	24.0	0.96	1.04
M16	17.0	17.27	25.48	26.0	1.16	1.24
M18	19.0	19.33	29.48	30.0	1.36	1.44
M20	21.0	21.33	32.38	33.0	1.36	1.44
M24	25.0	25.33	37.38	38.0	1.45	1.55
Information och ritning tillhandahålls endast som referens

Vanliga frågor

（1）Hur förpackas de för export?

Innerförpackningen består av plastpåsar och papperslådor, medan ytterförpackningen är standardexportkartonger och pallar. Varje tandlåsbricka har inget oberoende skydd, men förpackningen är tillräcklig för att förhindra att de repar varandra under transport.

（2）Kan invändiga tandlåsbrickor användas med försänkta skruvar?

Ja, men det är nödvändigt att notera att tandytan fortfarande måste vara vänd mot arbetsstycket. Eftersom huvudet på den försänkta skruven är koniskt kan det hända att brickans inre tänder inte kan komma helt i kontakt med bottenytan på huvudet, vilket resulterar i något sämre låseffekt.
