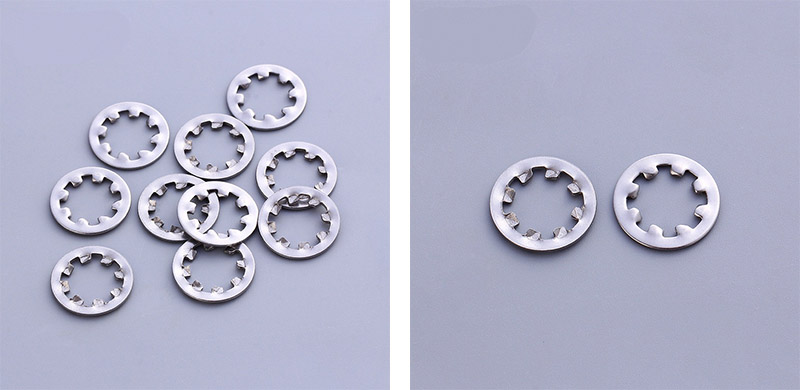

Standard inre tandlåsbrickor

För skruvar med ett litet huvud är att köpa Xiaoguo® standard interna tandlåsbrickor det perfekta valet. Den interna tanddesignen säkerställer att alla tänder kan komma i kontakt med skruvhuvudet och därigenom uppnå effektiv låsning.

Skicka förfrågan

Produktbeskrivning

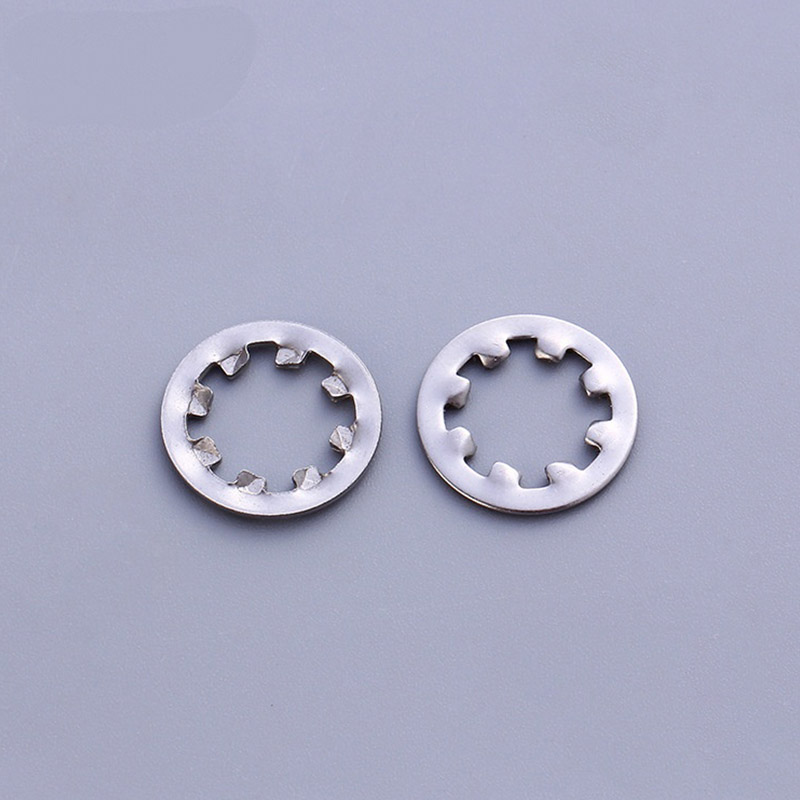

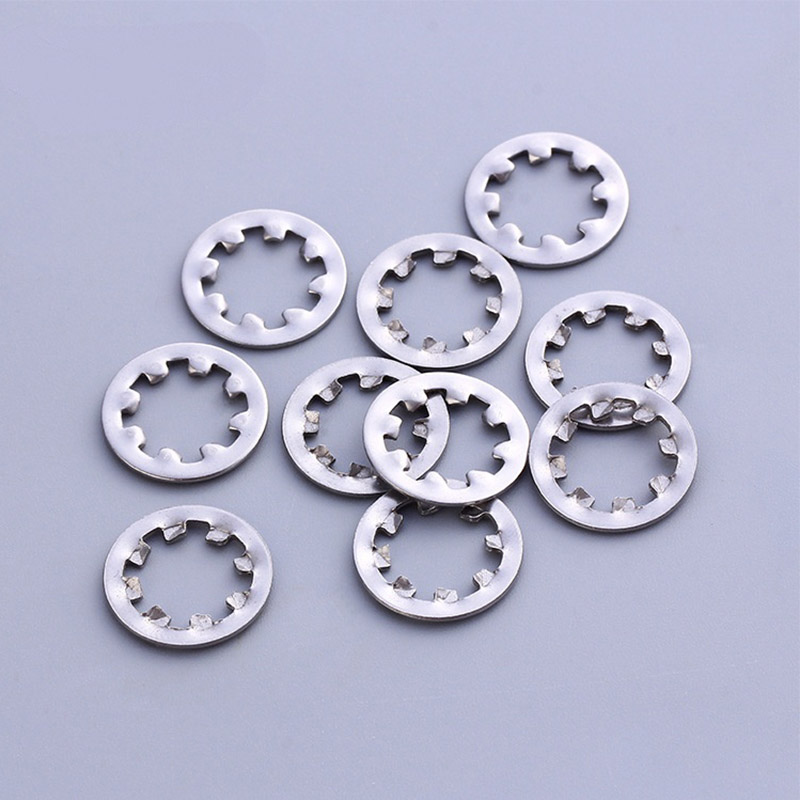

Standard interna tandlåsbrickor är en typ av anti-lossningsbricka, med invändigt anordnade tandliknande strukturer på sin yta. Dess form är en tunn metallring, med en vass tandring i mitten och en slät och platt yttre cirkel. När du drar åt skruven kommer dessa tänder att bäddas in i skruvhuvudet och ytan på utrustningskomponenten, beroende på friktionskraften och bitkraften för att förhindra att skruven lossnar. Enkelt uttryckt läggs ett "lås" till mellan skruvhuvudet och ytan på utrustningskomponenten, vilket förhindrar att skruven lossnar under driften av utrustningen på grund av den höga vibrationsfrekvensen.

Arbetsprincip

Arbetsprincipen för standardinterna tandlåsbrickor är faktiskt ganska enkel. Den förlitar sig huvudsakligen på två funktioner: "tänder i ingrepp + elastiskt tryck" för att förhindra att den lossnar.

（1）Tandgnissling

Den inre ringen på standard interna tandlåsbrickor har en serie vassa tänder. När bulten eller muttern dras åt kommer dessa tänder att tränga in i de två kontaktytorna:

Bottenytan (metallytan) på skruvhuvudet/muttern

Ytan på arbetsstycket (ibland penetrerar även färgen eller oxidskiktet)

När tänderna väl är insatta är det som om en ring av "miniblockeringsanordningar" har placerats under skruvhuvudet. Om skruven försöker rotera tillbaka på egen hand, kommer dessa tänder att greppa den ordentligt och hindra den från att röra sig, vilket förhindrar att den lossnar.

Standard Internal Tooth Lock Washers

M2	2.2	2.34	4.20	4.5	0.28	0.32
M2,5	2.7	2.84	5.20	5.5	0.37	0.43
M3	3.2	3.38	5.70	6.0	0.37	0.43
M3.5	3.7	3.88	6.64	7.0	0.47	0.53
M4	4.3	4.48	7.64	8.0	0.47	0.53
M5	5.3	5.48	9.64	10.0	0.57	0.63
M6	6.4	6.62	10.57	11.0	0.67	0.73
M7	7.4	7.62	12.07	12.5	0.77	0.83
M8	8.4	8.62	14.57	15.0	0.77	0.83
M10	10.5	10.77	17.57	18.0	0.87	0.93
M12	13.0	13.27	19.98	20.5	0.96	1.04
M14	15.0	15.27	23.48	24.0	0.96	1.04
M16	17.0	17.27	25.48	26.0	1.16	1.24
M18	19.0	19.33	29.48	30.0	1.36	1.44
M20	21.0	21.33	32.38	33.0	1.36	1.44
M24	25.0	25.33	37.38	38.0	1.45	1.55

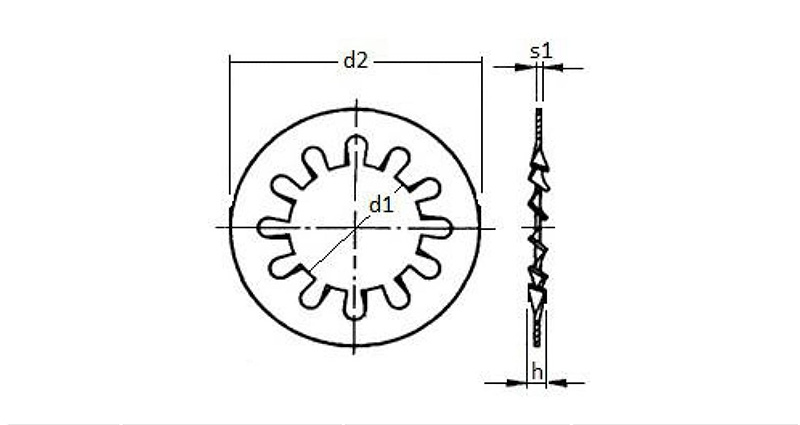

Information och ritning tillhandahålls endast som referens

（2）Elastiskt tryck

Själva brickan är elastisk. Efter att ha dragits åt plattas standardtandlåsbrickorna till, men dess material strävar alltid efter att återgå till sin ursprungliga form, så det genererar kontinuerligt en omvänd dragkraft och en uppåtriktad returkraft.

Denna elastiska kraft verkar på gängorna och ökar friktionen mellan gängorna. Med större friktion blir det naturligtvis mindre benägna att skruvarna lossnar.

（3）Den kombinerade effekten av de två

Mekanisk fastspänning ger direkt anti-svängmotstånd

Den elastiska förspänningen ökar gängfriktionen och kompenserar samtidigt för mindre vibrationer eller materialkrypning.

De två arbetar tillsammans, vilket säkerställer att standard interna tandlåsbrickor effektivt kan förhindra att bulten lossnar även i miljöer med vibrationer, stötar eller termisk expansion och sammandragning.
