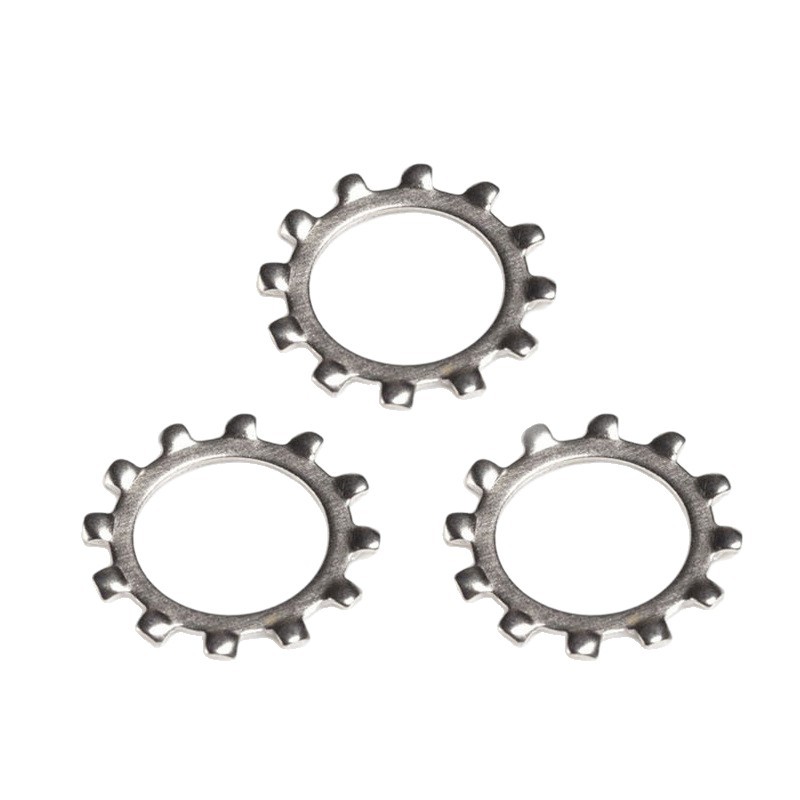

Yttre tandade låsbrickor

Köp Xiaoguo® yttre tandade låsbrickor, som är mycket lämpliga för stora fästelement. De yttre tänderna på brickorna ger en större låsyta när de används med stora fästelement, vilket resulterar i en mer tillförlitlig effekt.

Skicka förfrågan

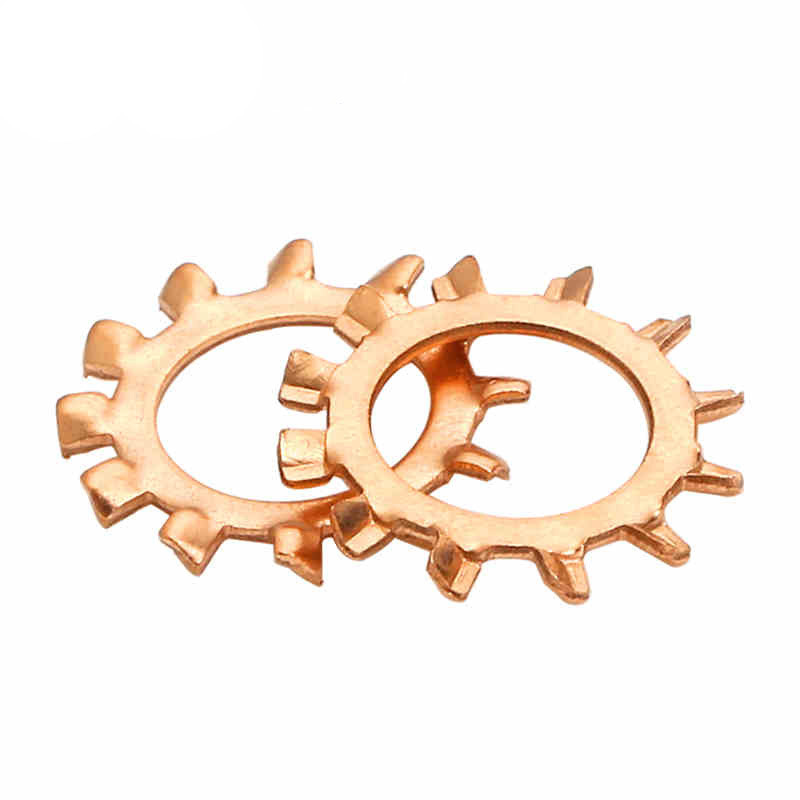

Produktbeskrivning

Typerna av yttre tandade låsbrickor klassificeras huvudsakligen baserat på aspekter som tandformsstruktur, belastningshållfasthet och speciella funktioner.

（1）DIN 6798

DIN 6798-standarden är den mest använda specifikationen för yttre tandade låsbrickor, och den består huvudsakligen av tre former:

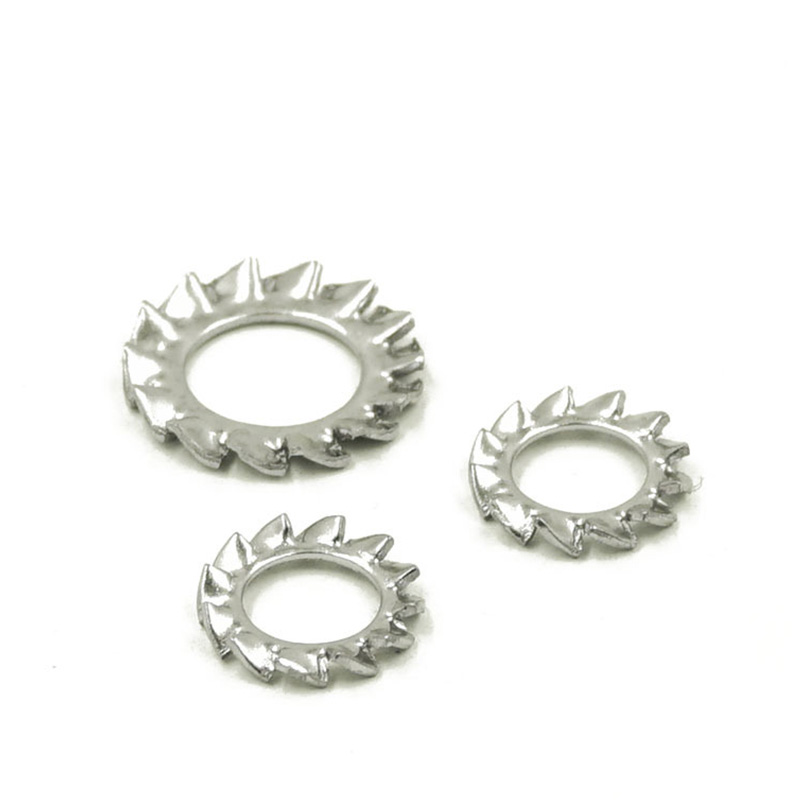

①Yttre tandad låsring

Tänderna sitter på den yttre ringen och är anordnade på ett överlappande sätt, vilket ger den största kontaktytan.

②Inre tandad låsring

Tänderna sitter på innerringen och är lämpliga för små skruvar.

③ Konisk räfflad låsring

Konisk struktur, 90° försänkt vinkel

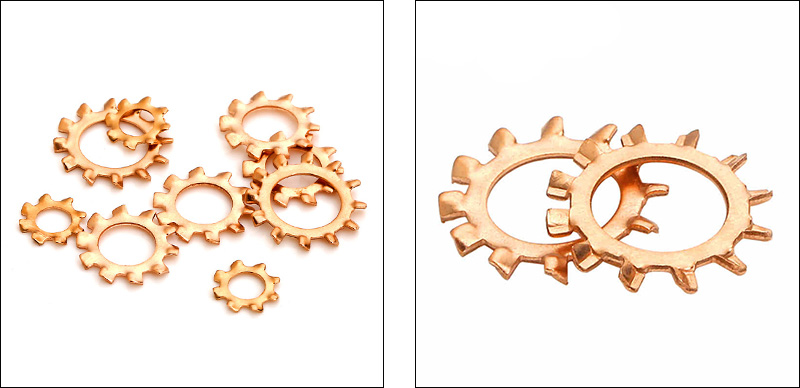

Outer Serrated Toothed Lock Washers

（2）BW vs EOW

Enligt belastningshållfasthetsklassificeringen är de yttre tandade tandlåsbrickorna uppdelade i standardtyp och kraftig typ.

① BW standardtyp

Den har regelbundet tanddjup, passar normal industriell användning och vanligt monteringsarbete. Vanliga användningsområden: elektroniska varor, allmänna maskiner, automationsutrustning.

② EOW Heavy Duty-typ

Den kommer med djupare tänder och bättre anti-lös prestanda, lämpad för platser med tunga vibrationer och tung belastning. Vanliga användningsområden: bildelar, högvibrerande maskiner, byggprojekt och stålkonstruktioner.

（3）Specialfunktion

①EOW-överlappning

En speciell överlappande tandstruktur, speciellt designad för applikationer med relativt svagt vridmoment. Jämfört med den vanliga externa tandtypen är den lämplig för ojämna stödytor, har en större kontaktyta och bidrar till lastfördelning.

② Stort/Smalt band

Enligt kraven för olika applikationsutrymmen tillhandahålls (RDEFL/RDIFL) och (RDIFS) för att möta de varierande kraven på kontaktyta.

③Dubbeltandad bricka RDD

Både de inre och yttre ytorna är tandade, lämpliga för applikationer där högre krav på anti-lossning krävs.

FAQ

（1）Är yttre tandade låsbrickor effektiva mot höga vibrationer?

Ja, den externa tandpackningen är mer lämplig för miljöer med hög vibration än den interna tandpackningen, eftersom den har en större kontaktyta mellan tänderna och ett djupare ingrepp.

（2） Kommer tänderna att skada mjuka material som aluminium eller plast?

Det stämmer. De vassa tänderna kommer att gräva in i mjukare material och lämna bucklor eller till och med sprickor. För aluminiumdelar kan du placera en platt bricka mellan låsbrickan och arbetsstycket för att spela en buffrande roll. När det gäller plastdelar, använd inte externa tandbrickor direkt. Det är bättre att välja invändiga tandbrickor eller använda en större plattbricka istället.

（3） Vilken är den typiska hårdheten för de yttre tandade låsbrickorna av fjäderstål?

Efter värmebehandling är hårdheten vanligtvis HRC 40–50 (cirka 400–530 HV).

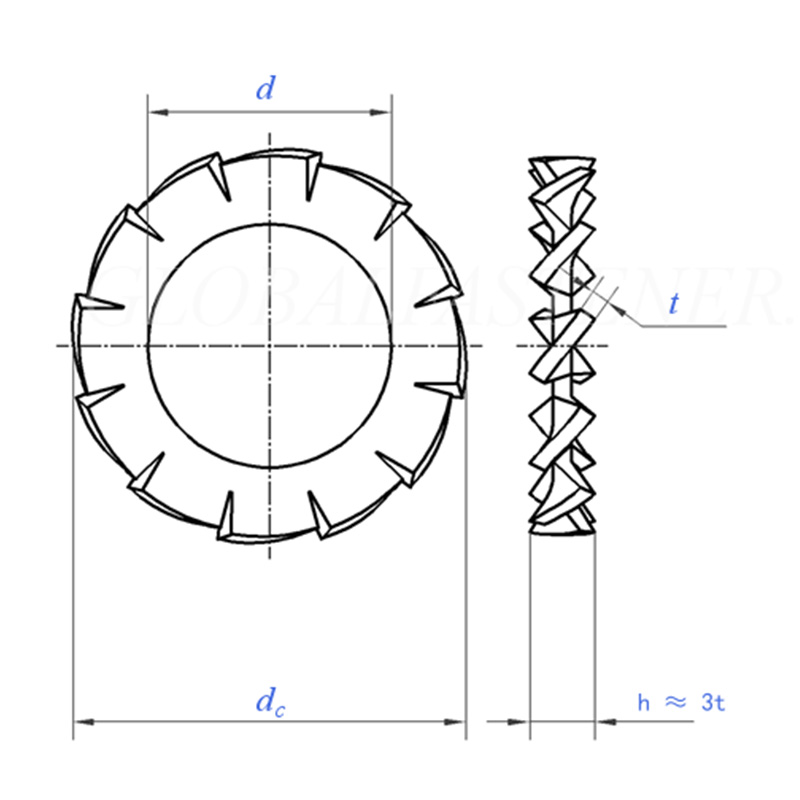

Outer Serrated Toothed Lock Washers

Storlek		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	min=nominell storlek	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	max	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
dc	max=nominell storlek	3.6	4.5	5.5	6	7	8	10	11	12.5	15
dc	min	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Antal tänder	min	9	9	9	9	10	11	11	12	14	14
per 1000 enheterskg		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
För nominell gängdiameter		M1.6	M2	M2,5	M3	M3.5	M4	M5	M6	M7	M8

Storlek		10.5	13	15	17	19	21	23	25	28	31
d	min=nominell storlek	10.5	13	15	17	19	21	23	25	28	31
d	max	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
de	max=nominell storlek	18	20.5	24	26	30	33	36	38	44	48
de	min	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Antal tänder	min	16	16	18	18	18	20	20	20	22	22
per 1000 enheterskg		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
För nominell gängdiameter		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30
