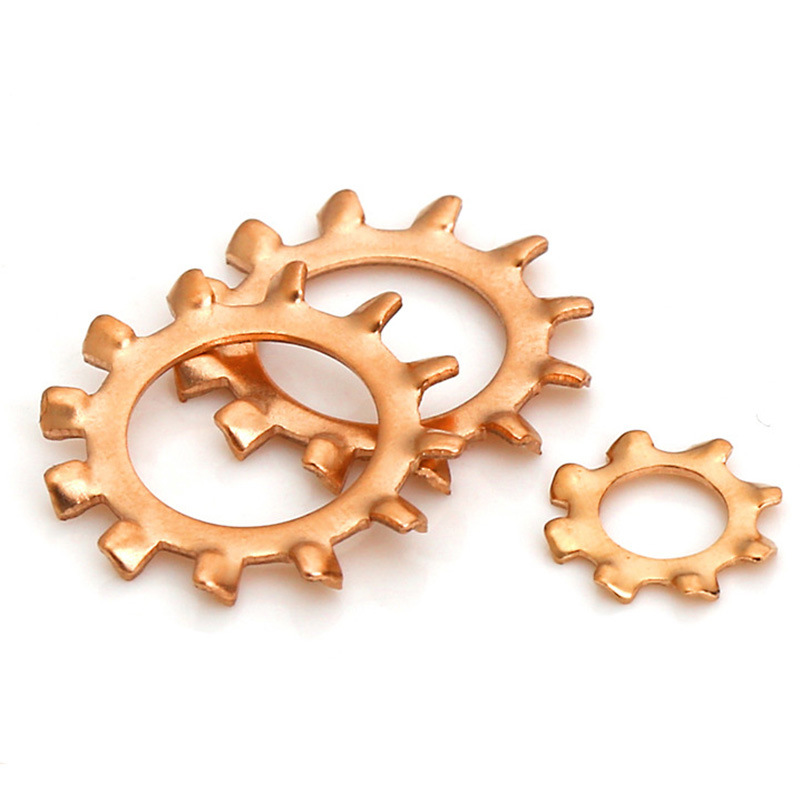

Yttre tandad låsbricka

Den yttre tandade låsbrickan tillverkad av Xiaoguo®-fabriken har utmärkt stöttålighet och anti-lossningsförmåga. När de används kommer de yttre tänderna att vara inbäddade i bultens huvud och arbetsstyckets yta, vilket förhindrar att bulten lossnar.

Skicka förfrågan

Produktbeskrivning

Yttre tandad Låsbricka är anti-lossande packningar med tänder runt ytterkanten. Tänderna sträcker sig radiellt från brickans yttre cirkel.

När du drar åt bultar eller muttrar griper dessa yttre tänder fast i delens yta. Det ökar friktionen och bildar ett mekaniskt lås, så att fästet inte lossnar lätt.

Jämfört med invändiga tandlåsbrickor passar den yttre tandstilen bättre för delar med en större ytterstorlek. Den sprider trycket jämnt och ger en stabil låsningseffekt. Den inre tandpackningen används huvudsakligen under huvudet på mindre skruvar, medan den yttre tandade låsbrickan främst används under muttrarna eller för fästelement med större huvuden.

Arbetsprincip

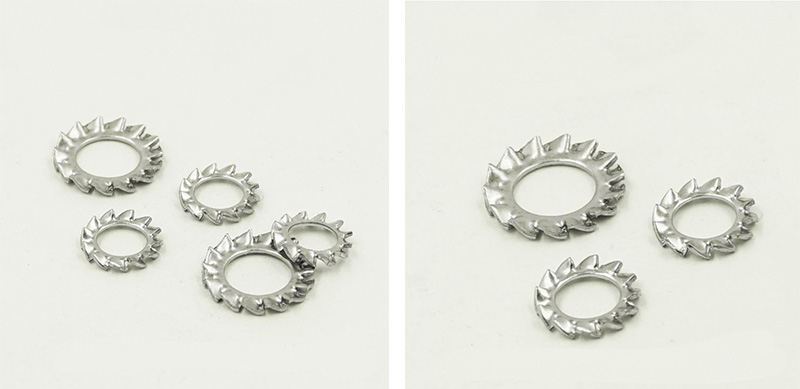

Outer Serrated Lock Washer

Arbetsprincipen för den yttre tandade låsbrickan är faktiskt ganska enkel. Det bygger främst på två saker:

（1）Tänderna gräver sig rakt in i kontaktytan.

Denna typ av bricka har en cirkel av vassa tänder på sin ytterkant. När du drar åt bultar eller muttrar pressas tänderna in i två beröringsytor: botten av bulthuvudet eller muttern och ytan på den installerade delen.

Efter att tänderna sjunkit in fungerar det som en ring av hullingar under fästet. Om bulten börjar lossna naturligt, håller dessa tänder den fast och stoppar den från att snurra.

（2）Brickan i sig ger elasticitet.

Den yttre tandade låsbrickan är inte helt platt; den har en viss grad av elasticitet på egen hand. Efter att ha dragits åt plattas det till, men materialet vill alltid återgå till sin ursprungliga form, så det utövar kontinuerligt en uppåtgående kraft. Denna kraft ökar friktionen mellan gängorna, vilket gör att det är mindre troligt att skruven lossnar.

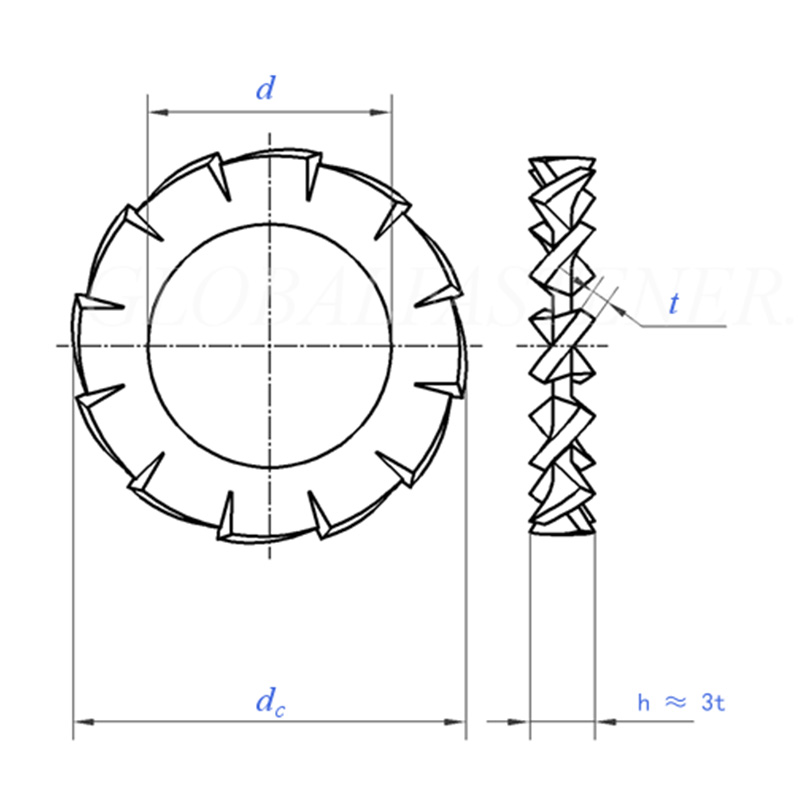

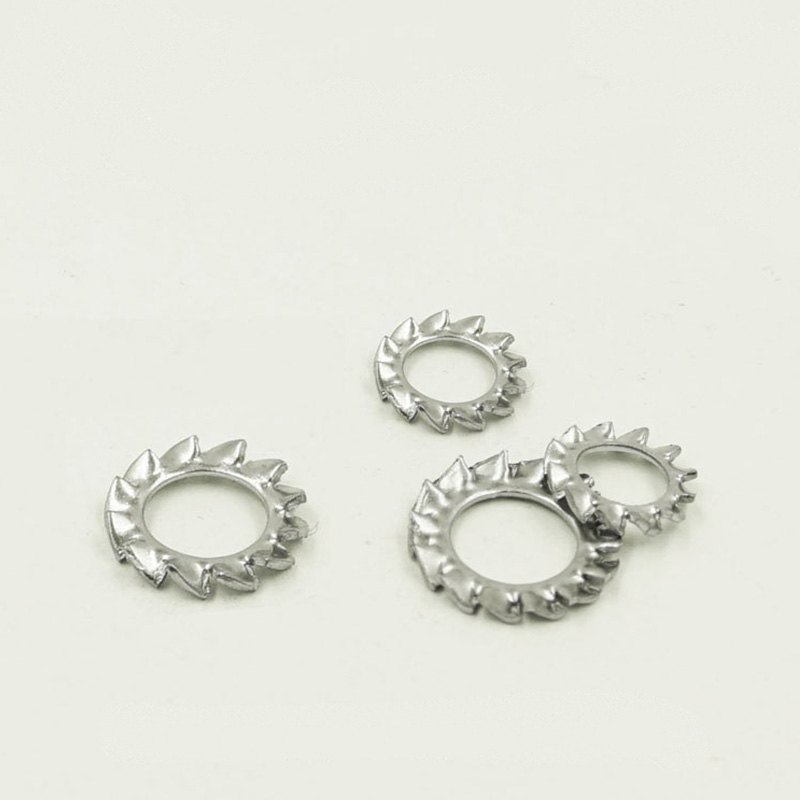

Outer Serrated Lock Washer

Storlek		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	min=nominell storlek	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	max	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
dc	max=nominell storlek	3.6	4.5	5.5	6	7	8	10	11	12.5	15
dc	min	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Antal tänder	min	9	9	9	9	10	11	11	12	14	14
per 1000 enheterskg		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
För nominell gängdiameter		M1.6	M2	M2,5	M3	M3.5	M4	M5	M6	M7	M8

Storlek		10.5	13	15	17	19	21	23	25	28	31
d	min=nominell storlek	10.5	13	15	17	19	21	23	25	28	31
d	max	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
de	max=nominell storlek	18	20.5	24	26	30	33	36	38	44	48
de	min	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Antal tänder	min	16	16	18	18	18	20	20	20	22	22
per 1000 enheterskg		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
För nominell gängdiameter		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30

（1）Vad är skillnaden mellan yttre tandad låsbricka och inre tandlåsbrickor?

Externtandversion: Tänderna är anordnade på den yttre cirkeln, passar fästelement med relativt stora huvuden.

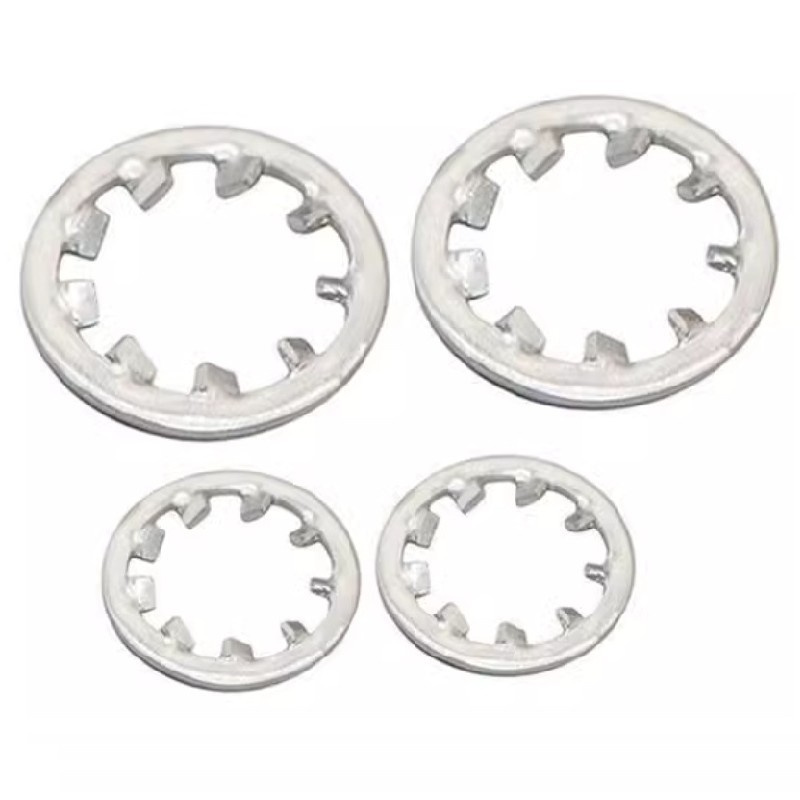

Invändig tandversion: Tänderna är på den inre cirkeln, med en slät, slät ytterkant. Denna stil matchar skruvar med små huvuden perfekt.

（2） Ger du prover för testning?

Ja. Lagerprover i standardstorlek är kostnadsfria (fraktkostnad står kunden för), och leveranstiden är 2–5 dagar.

（3） Vad är MOQ och ledtid för bulkorder?

För standardspecifikationer är MOQ i allmänhet 1 000 - 5 000 stycken per specifikation. Leveranstiden är cirka 15 - 25 dagar. Beläggning av rostfritt stål eller Dacromet kan ta lite längre tid.
