M6 yttre tandad låsbricka

Den M6 yttre tandade låsbrickan tillverkad av Xiaoguo®-fabriken är mycket kostnadseffektiv. Med ett relativt lågt enhetspris kan de ge pålitlig anti-lossningsprestanda och är särskilt lämpliga för storskaliga monteringsuppgifter.

Skicka förfrågan

Produktbeskrivning

Vid installation och användning av M6 yttre tandade låsbricka kräver följande punkter särskild uppmärksamhet.

（1）Engångsanvändning

Om tänderna har deformerats permanent kan de inte återanvändas efter att den M6 yttre tandade låsbrickan har tagits bort. annars kommer de inte att kunna tillhandahålla anti-lossningsfunktionen.

（2）Ej lämplig för mjuka material

Tänderna kan bita djupt i aluminium-, plast- och tunna stålplåtar, vilket kan orsaka fördjupningar eller sprickor. Det rekommenderas att lägga till en platt bricka under M6 yttre tandade låsbricka för buffring.

（3） Var uppmärksam på ytbeläggningen

Om det finns färg eller elektroplätering på arbetsstyckets yta kan tänderna penetrera beläggningen och lämna märken. När det finns krav på utseende, välj noga.

（4）Försök att använda stora fästelement så mycket som möjligt.

Den externa tandbrickan är lämplig för bultar med större huvuden som hexagonala huvuden, runda huvuden och platta huvuden; för små skruvar bör en invändig tandpackning väljas.

（5） Vridmomentkontroll

Överdriven åtdragning kan göra att tänderna blir helt tillplattade och förlorar sin elasticitet; otillräckligt vridmoment kommer att förhindra en korrekt passning. Därför är det viktigt att arbeta strikt enligt de rekommenderade värdena.

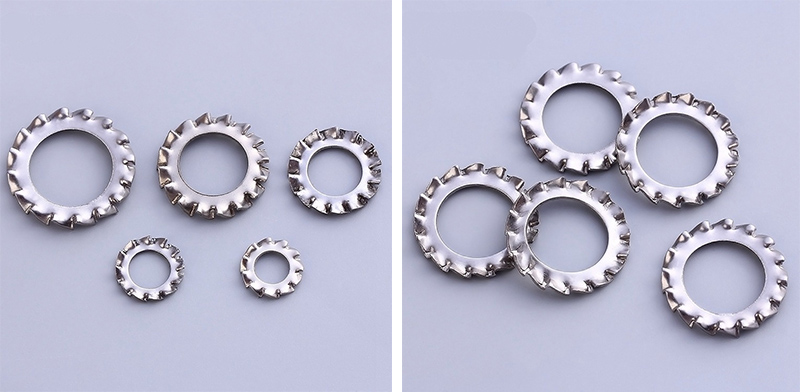

M6 Outer Serrated Lock Washer

Vanliga fel och lösningar

（1）Efter åtdragning höjs den yttre kanten av M6 yttre tandade låsbricka upp.

Möjliga orsaker: Brickan är installerad i fel riktning.

Lösning: Ta bort den och sätt tillbaka den med tandytan vänd mot fästet.

（2） Bultarna lossnar fortfarande.

Möjliga orsaker: Otillräckligt vridmoment / Återanvändning av brickor

Lösning: Kontrollera vridmomentet. /Om den har tagits isär och återmonterats, byt ut den nya brickan.

（3）Jordningsmotståndet är för högt.

Möjliga orsaker: Tänderna har inte gått igenom beläggningen.

Lösning: Rengör kontaktytan eller skrapa av beläggningen lätt och dra sedan åt igen.

（4） Arbetsstyckets yta är kraftigt repad.

Möjliga orsaker: M6 yttre tandade låsbricka trycks direkt mot den mjuka ytan.

Lösning: Lägg till en platt bricka under brickan eller byt ut den mot en invändig tandbricka.

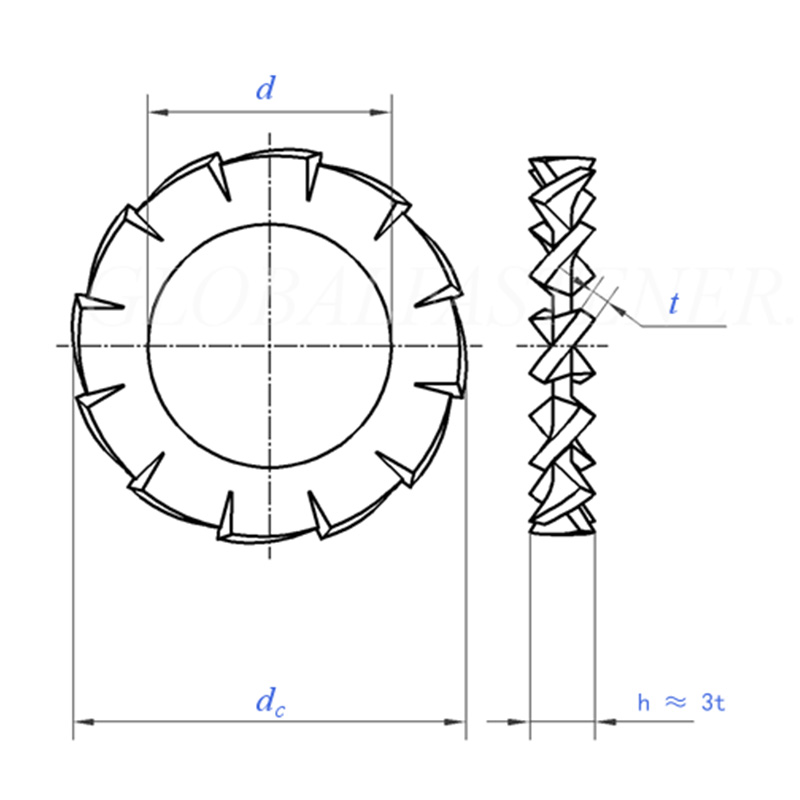

M6 Outer Serrated Lock Washer

Storlek		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	min=nominell storlek	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	max	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
dc	max=nominell storlek	3.6	4.5	5.5	6	7	8	10	11	12.5	15
dc	min	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Antal tänder	min	9	9	9	9	10	11	11	12	14	14
per 1000 enheterskg		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
För nominell gängdiameter		M1.6	M2	M2,5	M3	M3.5	M4	M5	M6	M7	M8

Storlek		10.5	13	15	17	19	21	23	25	28	31
d	min=nominell storlek	10.5	13	15	17	19	21	23	25	28	31
d	max	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
de	max=nominell storlek	18	20.5	24	26	30	33	36	38	44	48
de	min	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Antal tänder	min	16	16	18	18	18	20	20	20	22	22
per 1000 enheterskg		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
För nominell gängdiameter		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30
