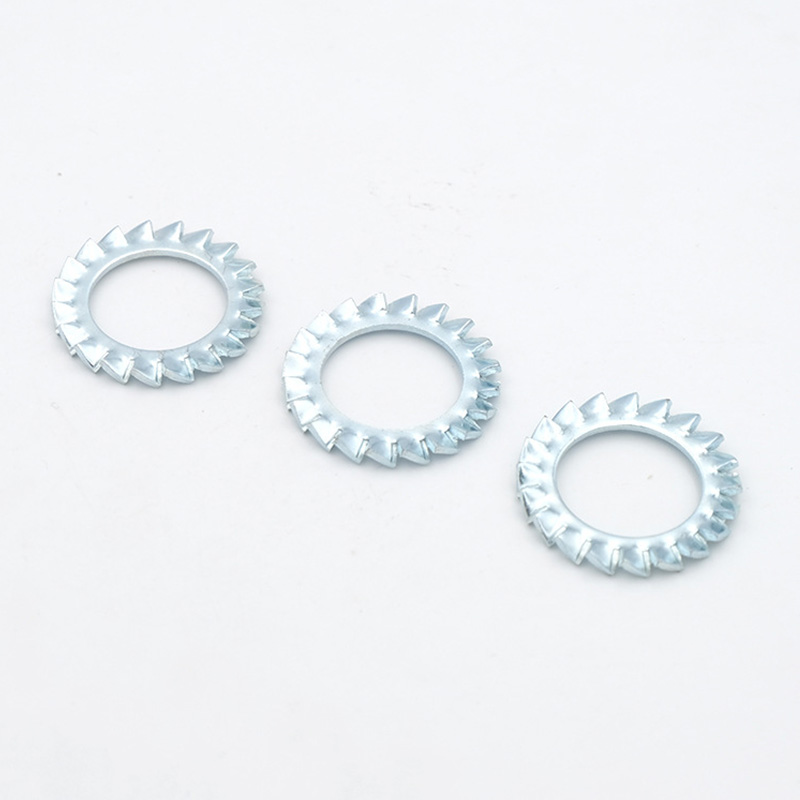

M3 Utvändiga tandningar Låsbrickor

Låsbrickorna för M3 externa tandningar som tillverkas av Xiaoguo®-fabriken har god återanvändbarhet. Om de yttre tänderna på brickorna är något slitna efter användning kan de återanvändas på icke-kritiska ställen beroende på situationen.

Skicka förfrågan

Produktbeskrivning

Även om M3 externt tandade låsbrickor är små i storlek, har den ett brett användningsområde. Med sin kompakta struktur, pålitliga låskraft och konduktivitet spelar den en viktig roll inom många områden.

（1）Robotar, precisionsmaskineri

Bultfästning för utrustning med hög precision och hög vibration, såsom industrirobotskarvar, motorfästen och linjära moduler

（2）Konsumentelektronik

Ramen på mobiltelefoner, motorfästena på drönare, stödstrukturerna för VR/AR-enheter, de interna strukturerna hos spelkontroller, etc., alla dessa höghållfasta och miniatyriserade anslutningspunkter

（3）Ny energiindustri

M3 Externa tandningar Låsbrickor används i nyckelscenarier inom laddningsstationer, såsom elektriska moduler, energilagringsbatteripaket och fotovoltaiska växelriktare, där korrosionsbeständighet och vibrationsbeständighet krävs.

（4） Möbler och kontorsmaterial

Anti-lossningsåtgärder för anslutning mellan bas och ryggstöd på kontorsstolar, metallhyllor, vitrinskåp, belysningsarmaturer etc. under demonterings- och monteringsprocessen

（5）Optisk och fotografisk utrustning

Precisionsinstrumentens interna justeringsmekanismer, linsstöd, pan-tilt-fästen etc. kräver små och höghållfasta anslutningar

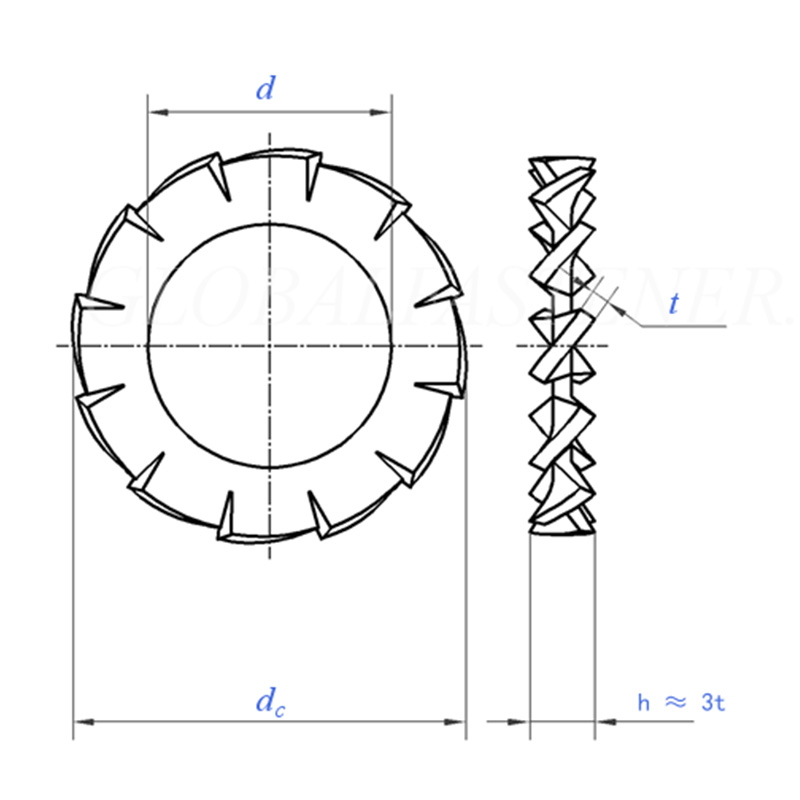

M3 External serrations Lock Washers

Storlek		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	min=nominell storlek	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	max	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
dc	max=nominell storlek	3.6	4.5	5.5	6	7	8	10	11	12.5	15
dc	min	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Antal tänder	min	9	9	9	9	10	11	11	12	14	14
per 1000 enheterskg		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
För nominell gängdiameter		M1.6	M2	M2,5	M3	M3.5	M4	M5	M6	M7	M8

Storlek		10.5	13	15	17	19	21	23	25	28	31
d	min=nominell storlek	10.5	13	15	17	19	21	23	25	28	31
d	max	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
de	max=nominell storlek	18	20.5	24	26	30	33	36	38	44	48
de	min	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Antal tänder	min	16	16	18	18	18	20	20	20	22	22
per 1000 enheterskg		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
För nominell gängdiameter		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30

Kärnstyrkor

M3 External serrations Låsbrickor kan användas i så många scenarier, främst på grund av dess flera starka egenskaper.

（1）Anti-vibration och anti-lossning

M3 Låsbrickor med yttre tandningar är ett professionellt verktyg för att motstå vibrationer. Dess yttre tandstruktur är speciellt utformad för att "förhindra att fästelement lossnar i en vibrerande miljö", särskilt i utrustning med dynamisk belastning och kontinuerlig rörelse.

（2）Elektrisk jordning

De vassa tänderna kan lätt penetrera oxidskiktet eller beläggningen på metallytan, vilket skapar en stabil elektrisk bana.

（3）Rymdvänlig

För inredningen av precisionsutrustning kan M3 External serrations Låsbrickor installeras direkt under fästelementets huvud och tar nästan inget extra utrymme.

（4） Materialalternativ finns tillgängliga

Människor kan välja olika material baserat på den specifika applikationsmiljön. Fjäderstål har hög hållfasthet och rostfritt stål är resistent mot rost, vilket gör det lämpligt för olika scenarier.

M3 External serrations Lock Washers
