Låsbrickor med tandad tandning

Xiaoguo®-fabrikens låsbrickor med tandade kuggar är kompakta och lätta att förvara, och de fungerar bra i trånga installationsutrymmen. Vi föreslår att du gör massbeställningar, vilket gör lagerhållningen enklare och ger dig även bättre enhetspriser.

Skicka förfrågan

Produktbeskrivning

1）Behöver jag använda en momentnyckel när jag installerar låsbrickor med tandad tandning?

Det rekommenderas starkt att använda. Dra bara åt enligt standardrekommenderat vridmoment för bultar eller muttrar.

（2）Hur kan vi förhindra att packningen repar ytan på arbetsstycket?

Själva tänderna kommer att bita i ytan, och även de minsta repor kan inte helt undvikas.

（3）Vad händer om brickan dras åt för mycket?

Överåtdragning kommer att platta ut tänderna helt, vilket gör att brickan tappar sin elasticitet och den anti-lossande effekten avtar kraftigt.

（4）Behöver jag rengöra ytan innan jag installerar en låsbricka med tandad tandning?

Ja. Olja, järnspån, färg eller oxidskikt på bulthuvudet/mutterbasen och arbetsstyckets yta bör tas bort.

Lock Washers with Serrated Toothed

Korrekt installation av låsbrickorna med tandad tandning är avgörande för att säkerställa dess anti-lossningseffekt och elektriska ledningsförmåga.

（1） Rengör kontaktytorna

Ta bort olja, järnspån, färg eller oxidskikt från botten av bultar eller muttrar och ytorna på arbetsstycken.

（2）Bekräfta brickans riktning (viktigast)

Tandytan måste vara vänd mot kontaktytan på bulthuvudet eller muttern, och den plana ytan ska vara vänd mot utsidan av arbetsstycket.

Att vända installationen kommer att resultera i: Tänderna kan inte haka i, vilket helt förlorar anti-lossningsfunktionen.

(3) Installera brickan.Placera låsbrickorna med tandade kuggar under bulthuvudet eller muttern och håll den inriktad i mitten av bulten.

(4) Dra åt för hand först. Vrid bulten eller muttern för hand tills brickan vidrör delens yta lätt. Tänderna kommer inte att bita i helt just nu.

(5) Dra åt med standardvridmomentAnvänd en momentnyckel för att dra åt bulten och muttern enligt standardvridmomentkraven. Brickans tänder kommer att sjunka in i ytan av sig själva under åtdragning, du behöver inte justera vridmomentet igen. Använd inte en slagnyckel med överdriven kraft, annars kan tänderna glida och den deformerade låsbrickan glider.

(6) Kontrollera efter installation Om den används för elektrisk jordning, testa motståndet mellan bulten och arbetsstycket med en multimeter efter åtdragning för att garantera stabil ledningsförmåga. Resistansvärdet bör vara nära 0 Ω.

Lock Washers with Serrated Toothed

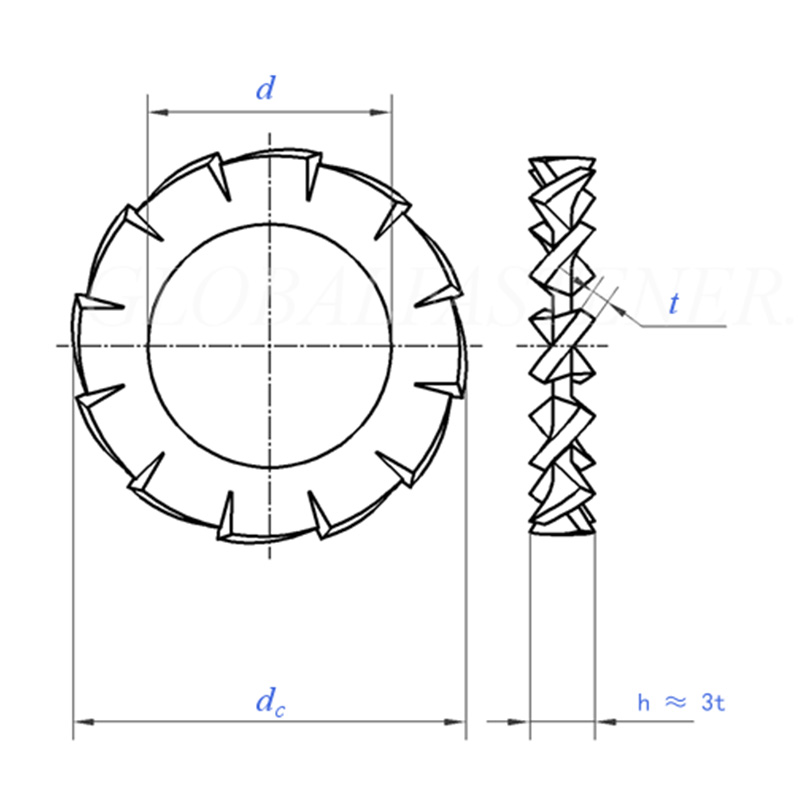

Storlek		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	min=nominell storlek	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	max	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
dc	max=nominell storlek	3.6	4.5	5.5	6	7	8	10	11	12.5	15
dc	min	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Antal tänder	min	9	9	9	9	10	11	11	12	14	14
per 1000 enheterskg		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
För nominell gängdiameter		M1.6	M2	M2,5	M3	M3.5	M4	M5	M6	M7	M8

Storlek		10.5	13	15	17	19	21	23	25	28	31
d	min=nominell storlek	10.5	13	15	17	19	21	23	25	28	31
d	max	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
de	max=nominell storlek	18	20.5	24	26	30	33	36	38	44	48
de	min	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Antal tänder	min	16	16	18	18	18	20	20	20	22	22
per 1000 enheterskg		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
För nominell gängdiameter		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30
