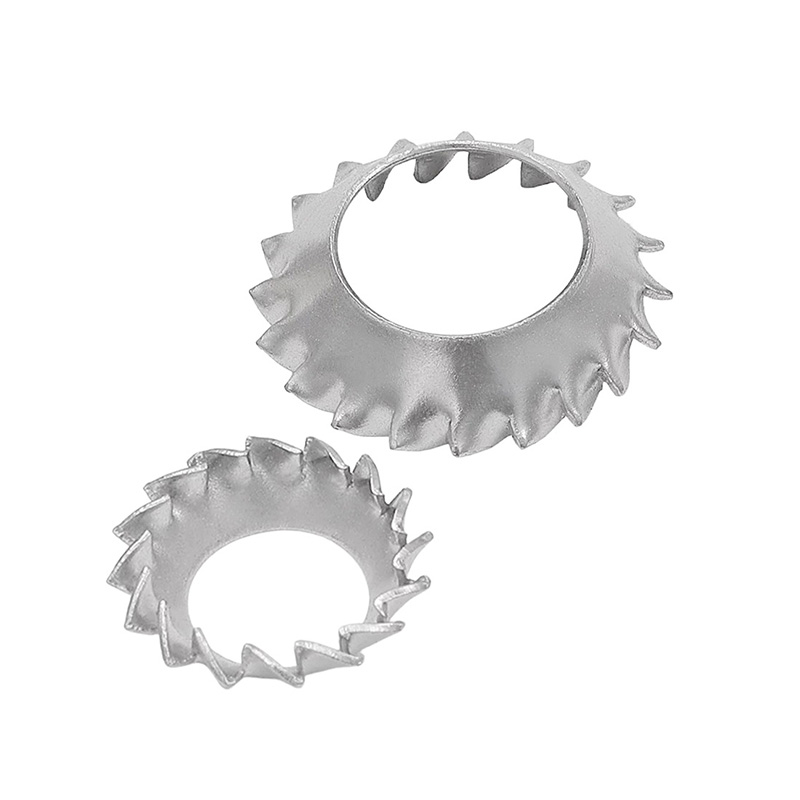

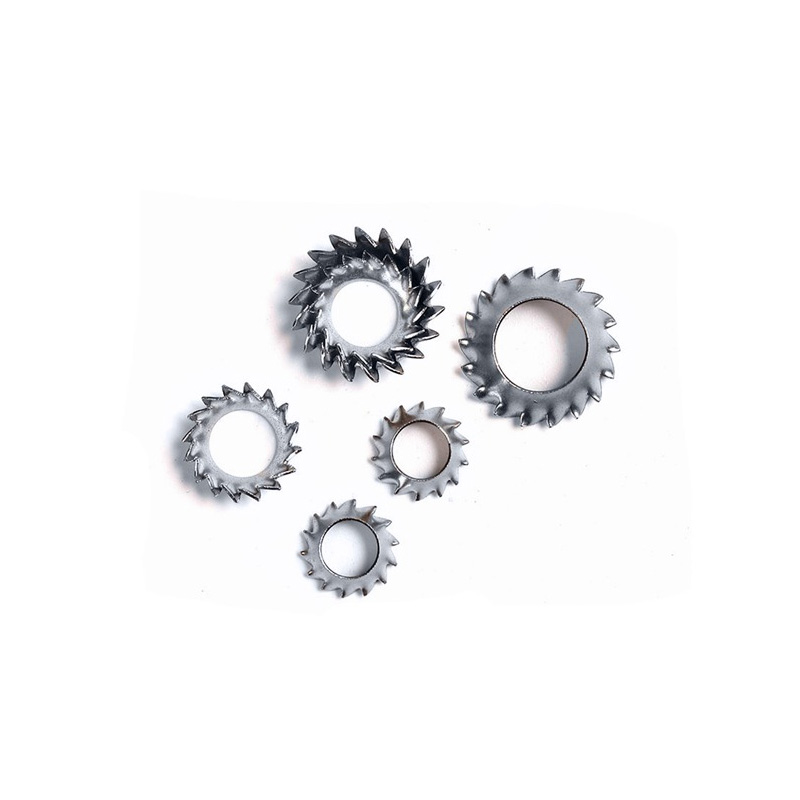

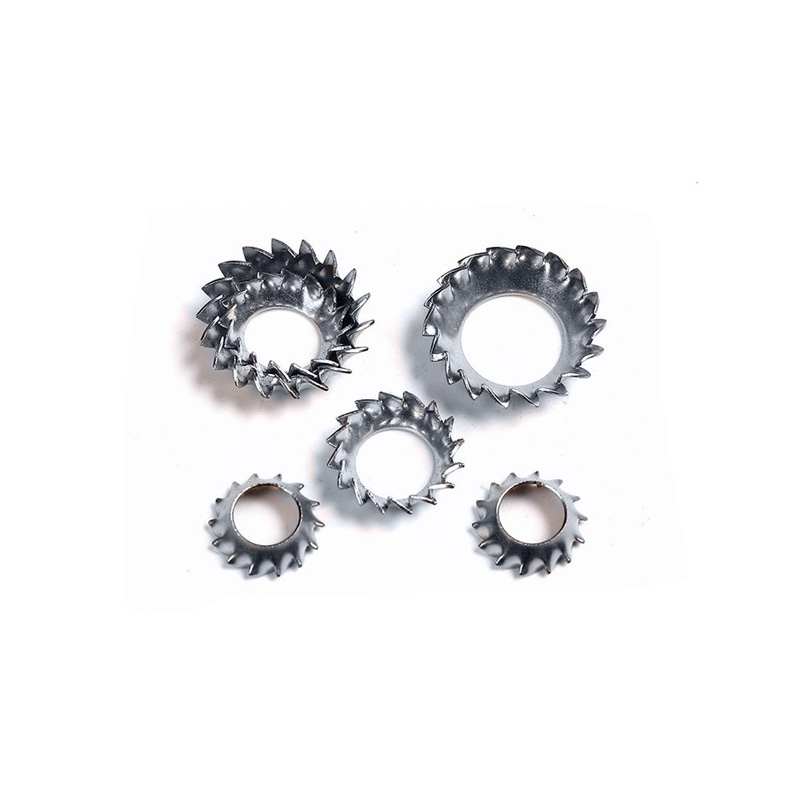

Utvändiga tand tandade koniska låsbrickor

Konisk fjäderförspänning

De utvändiga tandtandade koniska låsbrickorna är i en grund skålform (konisk) i sitt fria tillstånd och har en viss naturlig höjd.

När åtdragningsoperationen började trycktes brickan in i urtaget och den koniska strukturen tillplattades gradvis.

Den tillplattade brickan, trots att den är komprimerad, strävar alltid efter att återgå till sin ursprungliga koniska form och genererar därmed kontinuerligt en axiell fjädrande kraft.

Denna elastiska kraft verkar mellan skruvens huvud och arbetsstycket, upprätthåller en konstant förspänning för gängan och kompenserar för små spalter orsakade av termisk expansion, slitage eller materialdeformation.

Externt tand mekaniskt lås

Det finns en rad med vassa radiella tänder på den yttre omkretsen av de utvändiga tandtandade koniska låsbrickorna.

När brickan är tillplattad biter dessa yttre tänder i arbetsstyckets yta, vilket skapar flera mekaniska ingrepp.

Efter att tänderna bitit i, motsvarar det att lägga till antirotationsmotstånd mellan brickan och arbetsstycket.

Denna mekaniska låsmekanism kan effektivt motstå lossning orsakad av vibrationer, stötar och dynamiska belastningar.

Försänkt Flush Fit

Den koniska ytan på de utvändiga tandtandade koniska låsbrickorna matchar den koniska ytan på det standardförsänkta skruvhuvudet.

Efter installationen är brickan helt införd i arbetsstyckets urtag, och skruvens huvud är i nivå med eller något lägre än arbetsstyckets yta.

Detta säkerställer att monteringsytan är slät och platt, utan några utsprång och inte orsakar obehag vid beröring, stör inte andra komponenter och påverkar inte ingreppet mellan tänderna och arbetsstycket.

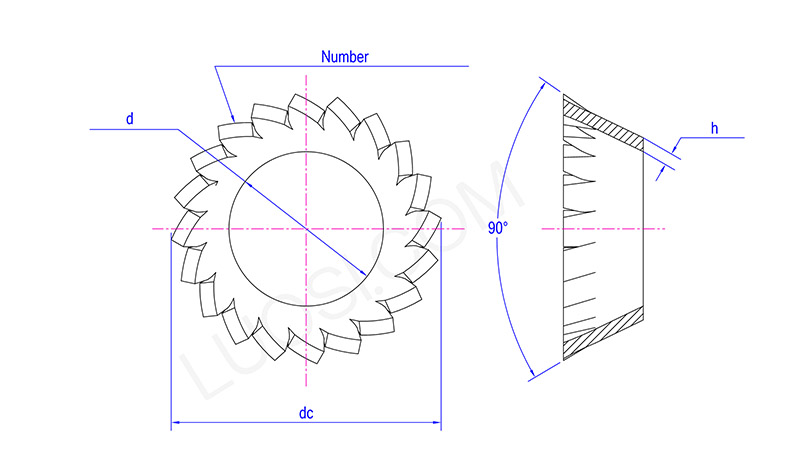

mån	φ2,5	φ3	φ3,5	φ4	φ5	φ6	φ8	φ10	φ12	φ14	φ 16
d min	2.7	3.2	3.7	4.3	5.3	6.4	8.4	10.5	13	15	17
d max	2.84	3.38	3.88	4.48	5.48	6.62	8.62	10.77	13.27	15.27	17.27
dc	5.1	6	7	8	9.8	11.8	15.3	19	23	26.2	30.2
h	0.2	0.2	0.25	0.25	0.3	0.4	0.4	0.5	0.5	0.6	0.6
Antal Antal tänder min	10	12	12	14	14	16	18	20	26	28	30

Vanliga frågor besvarade

（1） Är hårdheten och vridmomentet stabila?

Alla utvändiga tandtandade koniska låsbrickor är gjorda med värmebehandling. Hårdhet, elasticitet och låsmoment hålls stabila för batchorder.

（2） Ger du gratis prover?

S: Vi kan erbjuda gratis standardprover, köparen behöver bara stå för fraktkostnaden.

（3）Vad är din MOQ för standard- och anpassade storlekar?

Standardstorlekar stöder liten provorder. Anpassade icke-standardartiklar behöver liten MOQ, vi accepterar provorder och massproduktion.
