DIN 1804 Mutter

Kinas leverantör och tillverkare Xiaoguo® är specialiserad på DIN 1804-mutter som kan återanvändas. Produkten erbjuder hög kostnadseffektivitet och kan effektivt minska underhållskostnaderna på lång sikt. Om du köper Bulk DIN 1804 muttrar får du ett förmånligare pris.

Skicka förfrågan

Produktbeskrivning

Installationsverktyg

Även om DIN 1804-muttern har en enkel struktur, är korrekt installation nyckeln för att säkerställa dess låsningsprestanda.

（1） Kärnverktyg: Haknyckel (måste användas), den vanliga standarden är DIN 1810.

Det finns olika former:

1） Fast typ med upphöjd nos: Överensstämmer med DIN 1810-standarden, det är det mest använda standardalternativet.

2）Gångjärns-/justerbar typ: Ett verktyg täcker flera specifikationer, lämpligt för situationer med varierande arbetsförhållanden.

3）Satstyp: Till exempel en 8-delad uppsättning, som innehåller olika specifikationer, vilket underlättar centraliserad hantering och användning.

（2）Hjälpverktyg: Momentnyckel: För att säkerställa exakt kontroll av låskraften är många skiftnycklar av haktyp utformade med fyrkantiga tunga gränssnitt som kan anslutas till momentnycklar. （3）Anti-lossningstillbehör: För att uppnå anti-lossningseffekten måste muttern paras ihop med motsvarande anti-lossningsanordning, såsom en låsbricka eller gänglåsande lim.

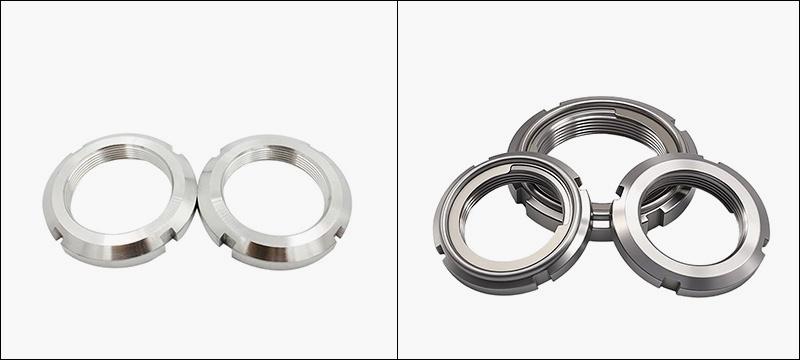

DIN 1804 Nut

Installationssteg

（1）Förberedelse före installation

Bekräfta specifikationer: Se till att gängspecifikationen för DIN 1804-muttern överensstämmer med axelns.

Rengöringsinspektion: Rengör axeln, muttergängorna och nyckelytorna noggrant och kontrollera om det finns grader eller skador.

Bekräfta den bärande ytan: Under installationen måste sidan av muttern med den finbearbetade ytan vara vänd mot lagret eller arbetsstyckets ändyta.

（2）Initial åtdragning

Manuell insättning: Rikta in muttern med axeländen i förväg och för sedan in den för hand i 2 till 3 varv.

（3）Anordning mot lossning

Installera låsbrickan enligt anti-lossningsschemat (den inre tungan ska vara i linje med kilspåren på axeln) eller applicera gänglåsningslimmet.

（4）Slutlig åtdragning

Sätt försiktigt in haknyckelns utskjutande nos i mutterns skåra (observera att muttern har 6 skåror från M45x1.5-specifikationen och du måste applicera kraften jämnare)

（5）Låsning och bekräftelse

Användning av mekanisk anti-lossning (låsring): Efter åtdragning av muttern, böj ringens yttre tunga och för in den i valfritt spår på muttern för att uppnå mekanisk låsning.

Använd kemiskt anti-lossning (trådlåsningslim): Applicera det efter rengöring av trådarna och innan du drar åt, och vänta tills det har härdat.

Slutinspektion: Använd en momentnyckel för att kontrollera vridmomentet igen.

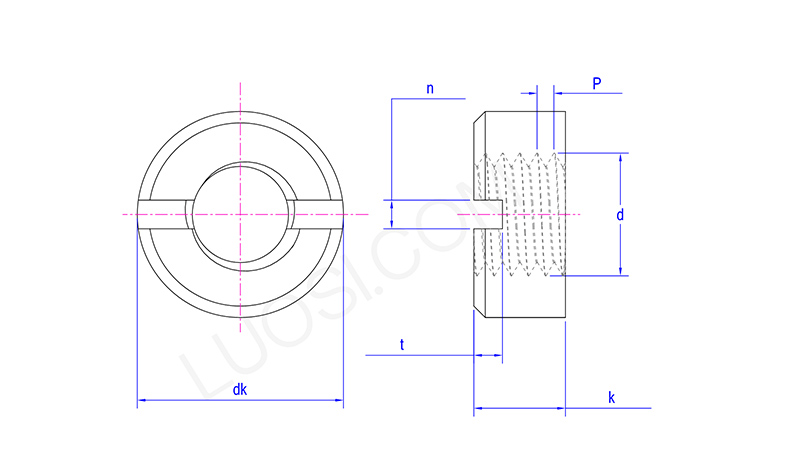

DIN 1804 Nut

mån	M3.5	M4	M5	M6	M8	M10	M12	M14	M16	M18	M20
P	0.6	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5
dk max	7	8	9	11	14	18	21	24	26	29	32
dk min	6.64	7.64	8.64	10.57	13.57	17.57	20.48	23.48	25.48	28.48	31.38
k max	3	3.5	4.2	5	6.5	8	10	11	12	13	14
k min	2.75	3.2	3.9	4.7	6.14	7.64	9.64	10.57	11.57	12.57	13.57
n min	1.46	1.46	2.06	2.56	3.06	3.57	4.07	4.07	4.07	4.07	5.07
n max	1.71	1.71	2.31	2.81	3.31	3.87	4.37	4.37	4.37	4.37	5.37
t min	1	1.2	15	2	2.5	3.2	3.8	3.8	3.8	4.8	4.8
t max	1.40	1.60	1.90	2.4	3	3.7	4.3	4.3	4.3	5.5	5.5

Installationsinstruktioner

（1）Förväxla inte de bärande ytorna: Se till att den finbearbetade d3-ytan är i nära kontakt med den grova ytan vänd mot verktygets arbetsriktning.

（2） Vridmomentvärdet är av avgörande betydelse: ett för högt vridmoment kan skada gängorna eller göra att axeln deformeras; ett otillräckligt högt vridmoment resulterar i otillräcklig föråtdragningskraft, vilket gör att DIN 1804-muttern är benägen att lossna.

（3） Korrekt användning av verktyg: Se till att storleken på hylsnyckeln exakt matchar mutterns ytterdiameter för att undvika att skada spåret.

（4）Förspänningskraften bör beaktas: När den används för lagerförspänning är det nödvändigt att exakt ställa in förspänningskraften med professionella metoder.

（5） Regelbunden inspektion: Under den första driften av utrustningen eller efter större reparationer är det nödvändigt att utföra regelbundna kontroller av muttrarnas låsningsstatus för att förhindra att de lossnar.
