Lagerlåsmutter

Kina Xiaoguo® lagerlåsmutter har en exakt designad slits som skapar ett mycket fint axiellt spel när lagerkomponenterna är ihoppassade, vilket uppnår optimalt passningsförhållande. Tillverkningsprocessen för lagerlåsmuttrarna som tillverkas av fabriken i Kina är extremt exakt.

Skicka förfrågan

Produktbeskrivning

Hur väljer man lämplig storlek?

För att säkerställa att lagerlåsmuttern kan användas korrekt rekommenderas följande punkter för val:

(1) Bestäm trådspecifikationen: Detta är den primära förutsättningen. För metriska system, se M-värdet; för imperialistiska system, se tum. [Obs: Denna produkt använder endast fingängade skruvar. När du väljer, se till att kontrollera stigningen (som M16×1,5) för att undvika att välja specifikationen för grovt gängade.]

(2) Kontrollera nyckelmått: Verifiera den yttre diametern (dk) och tjockleken (m) för att säkerställa att muttern har tillräckligt med installationsutrymme i utrustningen.

(3) Definiera standarder: Specificera tydligt produktens standarder, såsom "National Standard GB/T 812" eller "German Standard DIN 981", för att säkerställa att alla dimensioner har de erforderliga toleranserna och noggrannheterna.

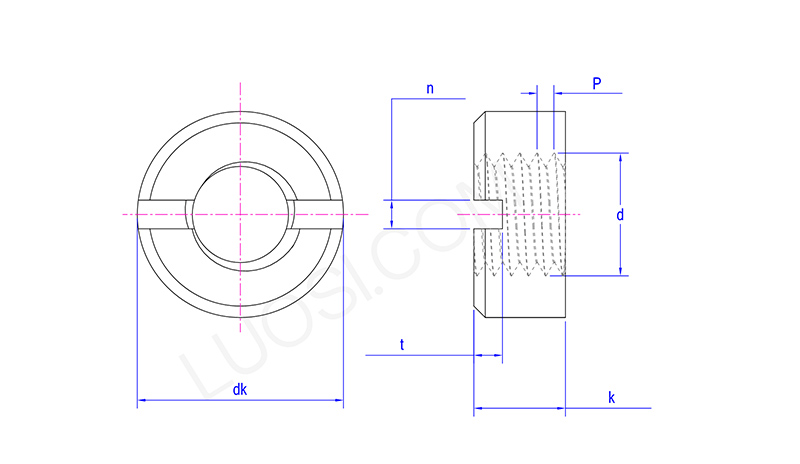

Bearing Lock Nut

mån	M3.5	M4	M5	M6	M8	M10	M12	M14	M16	M18	M20
P	0.6	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5
dk max	7	8	9	11	14	18	21	24	26	29	32
dk min	6.64	7.64	8.64	10.57	13.57	17.57	20.48	23.48	25.48	28.48	31.38
k max	3	3.5	4.2	5	6.5	8	10	11	12	13	14
k min	2.75	3.2	3.9	4.7	6.14	7.64	9.64	10.57	11.57	12.57	13.57
n min	1.46	1.46	2.06	2.56	3.06	3.57	4.07	4.07	4.07	4.07	5.07
n max	1.71	1.71	2.31	2.81	3.31	3.87	4.37	4.37	4.37	4.37	5.37
t min	1	1.2	15	2	2.5	3.2	3.8	3.8	3.8	4.8	4.8
t max	1.40	1.60	1.90	2.4	3	3.7	4.3	4.3	4.3	5.5	5.5

Detaljerad förklaring av nyckelparametrar

När du väljer storlek på lagerlåsmuttern, vänligen var särskilt uppmärksam på följande nyckelparametrar:

（1）Gängspecifikation (D×P): Detta indikerar gängans nominella diameter (D) och stigning (P).

Till exempel, i M16×1,5 representerar M16 den nominella diametern på 16 mm och 1,5 representerar stigningen på 1,5 mm.

（2）Ytterdiameter (dk): Mutterns maximala yttre dimension, som bestämmer det minsta utrymme som krävs för installation.

（3） Tjocklek (m): Mutterns axiella höjd, vilket påverkar låskraftsarmen och styrkan.

（4）Antal spår (n) / Spårbredd (b) / Spårdjup (t): Geometriska parametrar för slitsning, som måste matcha måtten på motsvarande professionella verktyg (haknyckel och öppningsstift/hållbrickor).

Bearing Lock Nut

Vanliga specifikationer Snabbreferens

Här är några vanliga standardspecifikationsdata:

Ta GB/T 812-1988 Lagerlåsmutter, (metrisk) som ett exempel:

Gängspecifikation: D×P	Ytterdiameter: dk (mm)	Tjocklek: m (mm)	Antal platser: n	Spårdjup: t (mm)
M10*1	22	8	4	2.6
M12*1,25	25	8	4	2.6
M14*1,5	28	8	4	2.6
M16*1,5	30	8	4	3.1
M18*1,5	32	8	4	3.1
M20*1,5	35	8	4	3.1

Urval och användning

（1）Gängkonsistens: Alla lagerlåsmutter är utrustade med fingängade skruvar. Kontrollera stigningen för att undvika förväxling med grovgängade skruvar.

（2） Kompletterande verktyg: Demonterings- och monteringsprocessen kräver användning av en speciell hakformad skiftnyckel.

（3）Anti-lossning tillbehör: För att uppnå låseffekten måste de användas tillsammans med stoppbrickor (som GB/T 858) eller öppna stift.

（4）Tekniska ritningar: Vid design, se alltid den senaste versionen av motsvarande tekniska standardritningar eller produktspecifikationer.
