Försänkta utvändiga tand tandade koniska låsbrickor

Xiaoguo®-fabrikens försänkta utvändiga tandtandade koniska låsbrickor har en inbyggd försänkt form. När du sätter in dem sitter de i nivå med eller under delytan, så hela utsidan hamnar slät och platt.

Skicka förfrågan

Produktbeskrivning

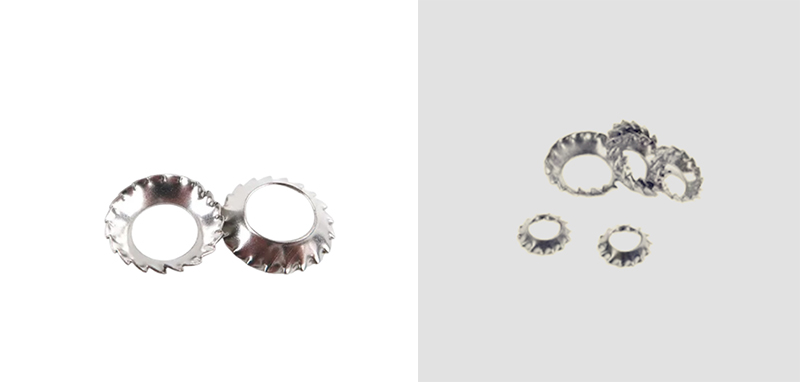

Dessa försänkta utvändiga tandtandade koniska låsbrickor är konformade låsringar med en nedsänkt profil och tänder runt ytterkanten. Den nedsänkta formen gör att de passar rakt in i försänkta monteringshål, så att skruvhuvudet hamnar i jämnhöjd med eller under delytan. När du drar åt skruven trycker kondelen bakåt med ett stadigt fjädertryck, och de yttre tänderna biter i grundmaterialet. Det gör att fästelementet inte lossnar när saker vibrerar eller rör sig under belastning.

Countersunk External Tooth Serrated Conical Lock Washers

Installationsguide

Här är installationsguiden för de försänkta utvändiga tandtandade koniska låsbrickorna. Du kan använda den som referens för din operation.

（1）Urvalsspecifikationer

Matcha motsvarande inner- och ytterdiametrar för de försänkta utvändiga tandtandade koniska låsbrickorna med specifikationerna för de försänkta skruvarna. Specifikationerna måste vara konsekventa för att undvika att bli för stora eller för små, vilket kan påverka passformen och anti-lossningseffekten.

（2）Installationsriktning (nyckelpunkt)

Konisk konvex yta + yttre tandyta vänd mot skruvhuvudet

Platt baksida ska fästas tätt mot arbetsstyckets plåtyta

Installera inte i motsatt riktning. Installation i omvänd riktning kommer att förlora den elastiska föråtdragningen och tandytans låsningsfunktioner.

Countersunk External Tooth Serrated Conical Lock Washers

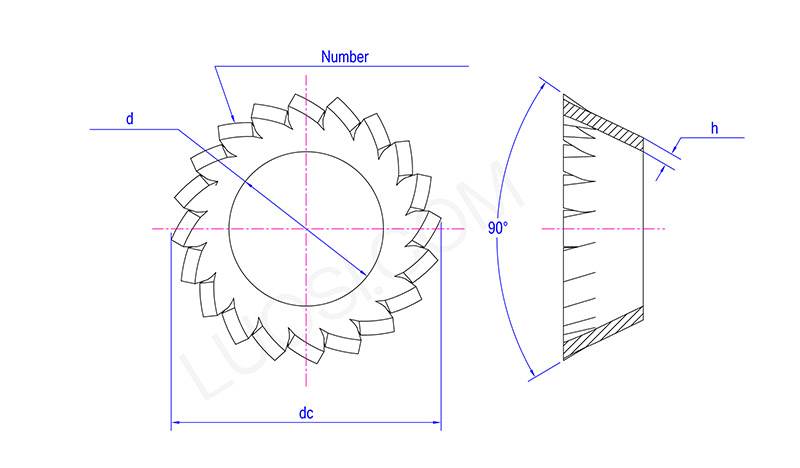

mån	φ2,5	φ3	φ3,5	φ4	φ5	φ6	φ8	φ10	φ12	φ14	φ 16
d min	2.7	3.2	3.7	4.3	5.3	6.4	8.4	10.5	13	15	17
d max	2.84	3.38	3.88	4.48	5.48	6.62	8.62	10.77	13.27	15.27	17.27
dc	5.1	6	7	8	9.8	11.8	15.3	19	23	26.2	30.2
h	0.2	0.2	0.25	0.25	0.3	0.4	0.4	0.5	0.5	0.6	0.6
Antal Antal tänder min	10	12	12	14	14	16	18	20	26	28	30

(3) Rikta in brickan korrekt

Sätt på de försänkta utvändiga tandtandade koniska låsbrickorna på den försänkta skruven och sätt sedan in hela setet i monteringshålet. Den inre avsmalningen av brickan kommer att anpassa sig för att passa vinkeln på skruvhuvudet.

(4) Dra åt för hand först

Börja med att vrida på skruven för hand. Håll den platt mot brickan och se till att den är rak – ingen lutning.

(5) Dra åt till standardmoment

Använd en skiftnyckel och dra åt till det vanliga vridmomentspecifikationen. Kläm den lagom för att platta till konen lite så det ger lite fjäderspänning, och låt de yttre tänderna bita försiktigt i ytan.

(6) Ett par saker att se upp med

Dra inte åt för hårt – Håll dig till det rekommenderade vridmomentet. Använd inte en slagnyckel för att slå ner den.

Stapla aldrig brickor – använd endast en per skruv. Att stapla dem skapar ojämnt tryck, böjer brickan och dödar dess låsningsförmåga.
