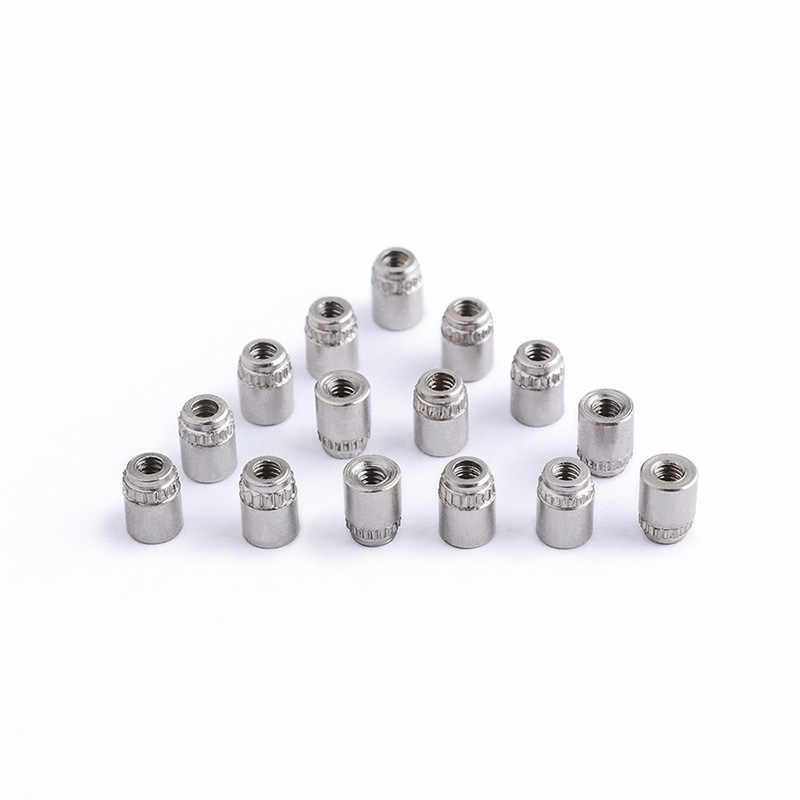

UN-nitad bult för PCB-kort

Dessa UN-nitade stift för PCB-skivor är vanligtvis gjorda av bra stållegeringar, som lågkolhaltigt eller rostfritt stål eller aluminium. De har solid mekanisk styrka och håller sig bra över tid.

Stål erbjuder den mest drag- och skjuvhållfasthet. Aluminium, å andra sidan, leder elektricitet fint och är lätta.

Metallen som valts för dessa dubbar betyder att de kan hantera tunga mekaniska belastningar, stress från uppvärmnings- och kylningscykler och förbli starka under hela tiden produkten används.

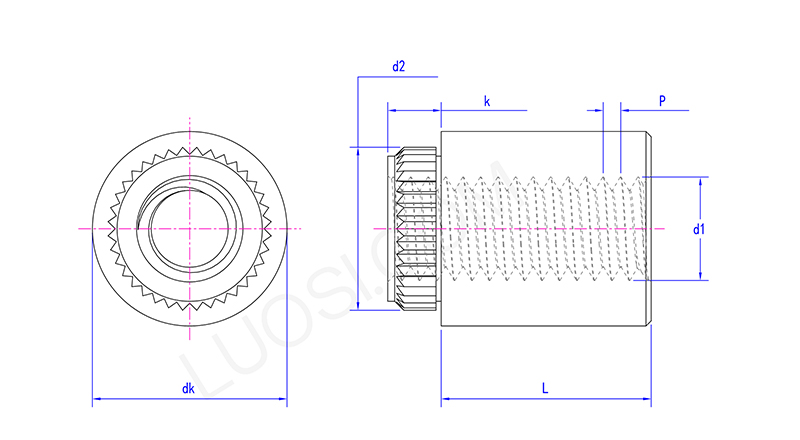

Standarder

UN-nittappen för PCB-kort är ett permanent och höghållfast fästelement som används för att ge en pålitlig extern gängad fixeringspunkt på kretskort (PCB). Här representerar "UN" typiskt "Uniform National Standard", med hänvisning till den standardiserade skruvgängatyp den har (som UNC eller UNF), vilket säkerställer dess kompatibilitet med olika standardmuttrar.

Installationsprocessen är snabb och effektiv. Sätt in tappen i det förborrade hålet på PCB-kortet. Använd sedan ett dedikerat nitverktyg för att deformera den platta änden av tappen, vilket gör att den expanderar utåt och greppar stadigt mellan nithuvudet och axeln eller flänsen på tappen, vilket bildar en stark och vibrationsbeständig anslutning utan behov av svetsning.

Denna metod är särskilt lämplig för scenarier som kräver att tåla stora mekaniska påfrestningar, måste genomgå flera plug-in operationer eller där värmen som genereras av svetsning kan skada känsliga komponenter.

Installation

Dessa UN-nitade stift för PCB-skivor sätts in med en kallformnings- eller nitmetod.

Du sticker in regeln genom ett förborrat hål i kretskortet. Sedan böjer ett speciellt nitverktyg dubbens skaft mot en stans under brädet, vilket skapar ett permanent, utvidgat lås som håller det på plats.

Den kalla bearbetningsmetoden genererar mindre värme och skadar inte PCB-laminatet eller kretsarna. När de är korrekt installerade ger dubbarna en stark och vibrationsbeständig fixering utan att kompromissa med kretskortets struktur.
