Grov stång dubbla dubbar med fin stigning

Grova stolpar dubbla dubbar med fin stigning är lämpliga för scenarier som kräver höghållfasta och exakta anslutningar. Den tjocka stången förstärker greppet, medan den fina tråden säkerställer en tät och stabil passform. Xiaoguo®-fabriken har en stor mängd lager i lager.

Skicka förfrågan

Produktbeskrivning

Grova stolpar dubbla dubbar med fin stigning är en relativt tjock metallstav med fina gängor i båda ändar. Den finns i ett brett utbud av specifikationer, med gängdiametrar som sträcker sig från några millimeter till tiotals millimeter, och längden kan också väljas efter faktiska behov.

Produktegenskaper

Kännetecknande för dubbla dubbar med grov stång med fin stigning är den grova stångstrukturen. Jämfört med vanliga dubbar kan grova stavar förbättra den totala styrkan och styvheten och är mindre benägna att deformeras när de utsätts för tunga belastningar. Stigningen på fingängade gängor är liten, och gapet mellan varje varv av gängan är mindre. När den vrids kan den generera större friktion och det är mindre sannolikt att den lossnar efter att den har dragits åt.

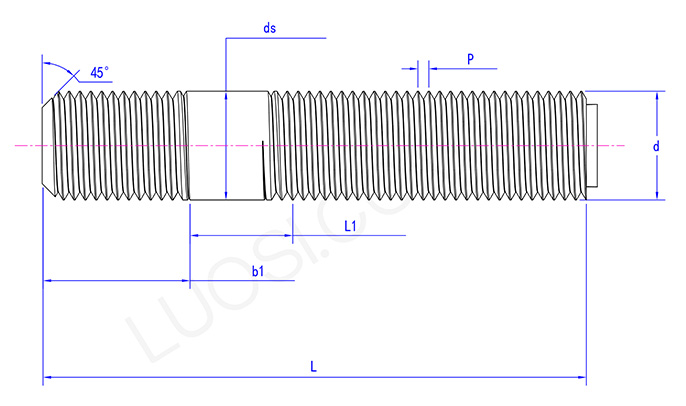

parametrar

Rough pole double studs with fine pitch

Ansökningar

Dubbla dubbar med grov stång med fin stigning används oftare inom industrier som mekanisk tillverkning, flyg- och precisionsinstrument. Montering av högprecisionsutrustning vid mekanisk tillverkning; Fasta flygplanskomponenter inom flyg- och rymdområdet; Vid tillverkning av precisionsinstrument, för att säkerställa delarnas stabilitet, behövs alltid denna typ av dubb för att garantera tillförlitligheten och stabiliteten hos anslutningen.

Dubbla dubbar med grova stolpar med fin stigning används för att fixera nyckelkomponenterna i stor mekanisk utrustning. I fabriker installeras och används ofta storskalig mekanisk utrustning som tunga verktygsmaskiner och stora kompressorer. För att installera spindellådan på den kraftiga verktygsmaskinen, skruva in ena änden av tappen i det gängade hålet på verktygsmaskinsbädden och för den andra änden genom installationshålet på spindellådan, skruva sedan på muttern.

Produktparametrar

mån	1/4	16/5	3/8	16/7	1/2	16/9	5/8	3/4	7/8	1	1-1/8
P	28	24	24	20	20	18	18	16	14	12	12
ds max	0.25	0.3125	0.375	0.4375	0.5	0.5625	0.625	0.75	0.875	1	1.125
ds min	0.2435	0.3053	0.3678	0.4294	0.4919	0.5538	0.6163	0.7406	0.8647	0.9886	1.1136
b1	0.25	0.3125	0.375	0.4375	0.5	0.5625	0.625	0.75	0.875	1	1.125
L1 min	0.1250	0.1563	0.1875	0.2188	0.2500	0.2813	0.3125	0.3750	0.4375	0.5000	0.5625

Dessa grova dubbla dubbar används för tillverkning och installation av formar. Inom formtillverkningsindustrin, när man tillverkar formsprutningsformar, pressgjutformar etc., används de för att fixera de olika modulerna i formarna. Anslut den övre och nedre formen på formen. Skruva in ena änden av tappen i det gängade hålet på den nedre formen och för den andra änden genom den övre formen. Skruva sedan på muttern.
