Typ U3 -projektionssvets stud

Projektionsvetspinnar av typ U3 är enkla att svetsa till stålytor, och deras metriska trådar passar perfekt med standardnötter. Det är mycket lämpligt för snabb anslutning i metallprojekt. XIAOGUO®-leverantör följer strikt standarderna för IFI 148-1-2002.

Modell:IFI 148-1-2002

Skicka förfrågan

Produktbeskrivning

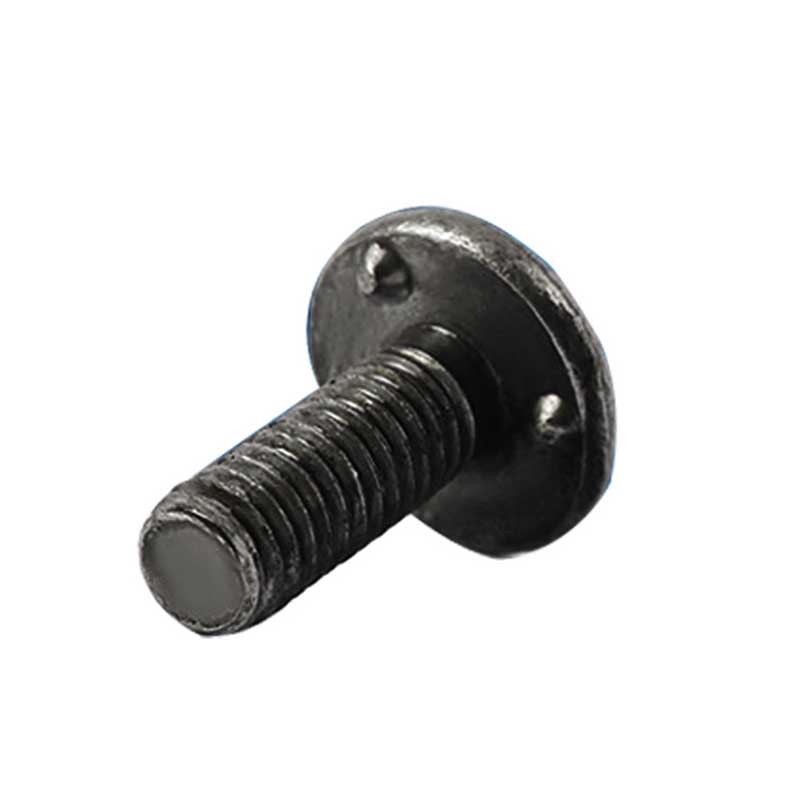

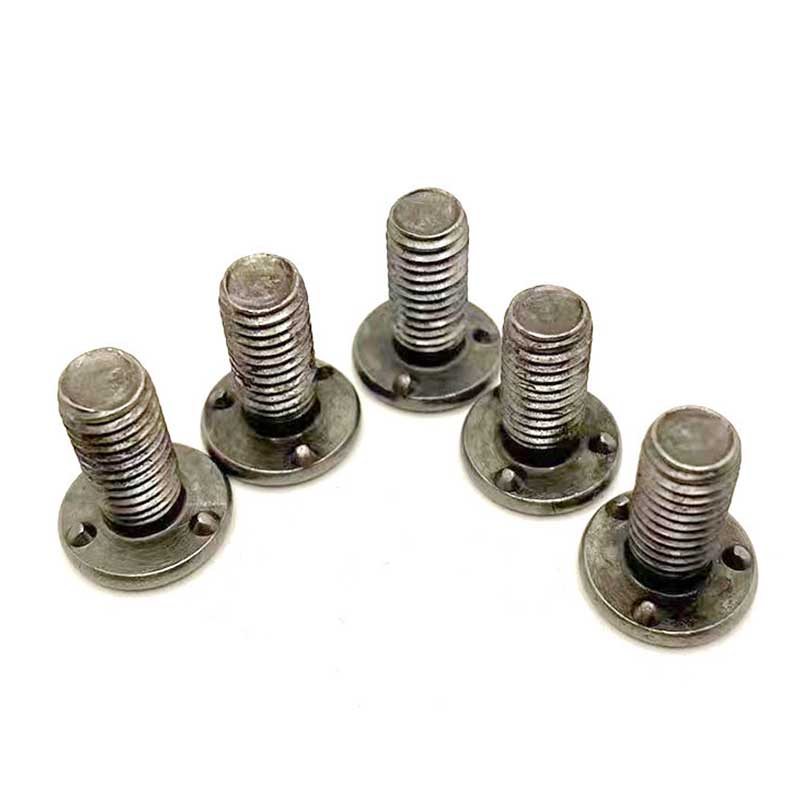

Typ U3 Projection Weld Stud är en fästdel som är specifikt utformad för svetsinstallationer. Från utseendet finns det tre symmetriskt distribuerade små utsprång under huvudet på denna stud, och dessa tre utsprång är de viktigaste strukturerna som används för svetsning.

Applikationer och parametrar

Mån	#4	#6	#8	#10	1/4	5/16	3/8	1/2
P	40 \| 48	32 \| 40	32 \| 36	24 \| 32	20 \| 28 \| 32	18 \| 24 \| 32	16 \| 24 \| 32	13 \| 20 \| 28
DK Max	0.26	0.323	0.385	0.448	0.575	0.755	0.88	1.005
DK min	0.24	0.303	0.365	0.428	0.55	0.725	0.85	0.975
k max	0.046	0.052	0.068	0.068	0.083	0.099	0.114	0.146
K min	0.036	0.042	0.058	0.058	0.073	0.089	0.104	0.136
D0 Max	0.045	0.055	0.075	0.085	0.105	0.125	0.135	0.155
D0 min	0.035	0.045	0.065	0.075	0.095	0.115	0.125	0.145
h max	0.017	0.022	0.027	0.032	0.042	0.047	0.052	0.062
H min	0.013	0.018	0.023	0.028	0.038	0.043	0.048	0.058
D1	0.18	0.226	0.0268	0.312	0.406	0.531	0.625	0.75
r max	0.015	0.02	0.025	0.03	0.04	0.045	0.05	0.06

Type U3 projection weld stud parameter

Typ U3 -projektionssvetsstänger kan användas för att fixa släpvagnar. De kan lösa problemet med att kabelband fastnar i släpvagnens ledningsnät. Svet dem direkt till släpvagnsramen var 12 tum. Dess ringformade svetring smälter noggrant och svetshastigheten är snabb. Den klämman trådsele-fixturen är fixerad på studen utan behov av borrning. På grova vägar är dess seismiska prestanda bättre än för bundna stöd.

Projektion av typ U3 -projekt används för konstruktion av solpanelfästen. Om du vill installera solskenor på ett tunt korrugerat tak kan de förhindra läckage. Svetsar solskenan genom takpanelen till purlin nedan. Varmmältförsegling kan förhindra att vatten sipprar in. Fixa styrskenan direkt till tapparna med bultar.

Typ U3 -projektionssvetsknoppar för transportörskenfixering. Guidbultarna på den tunna ramen har fallit av, så att du kan använda den för att förstärka konsolen. Svets längs ramen var 18 tum. Fixa guideskenan till tapparna med bultar. Minska drifttiden i livsmedelsfabriker orsakade av trådavskiljning.

Svetsning

Typ U3 -projektionsvetspinnar Under svetsning kan de tre utsprångarna under huvudet kontakta ytan på arbetsstycket. Genom värmen som genereras av svetsströmmen smälter utsprånget och arbetsstycket snabbt och smälter samman och bildar en mycket stabil anslutning som kan motstå betydande dragkrafter och skjuvkrafter.
