Projektionsundersvetsskruv

Projicerande undersvetsskruvar tillverkade av Xiaoguo®-fabriken är speciellt designade för utmanande svetsoperationer. I tillverkningsanläggningar används de vanligtvis för att fixera stora komponenter, såsom motordelar eller ramsektioner. De följer implementeringsstandarden QC/T 598-1999.

Modell:QC/T 598-1999

Skicka förfrågan

Produktbeskrivning

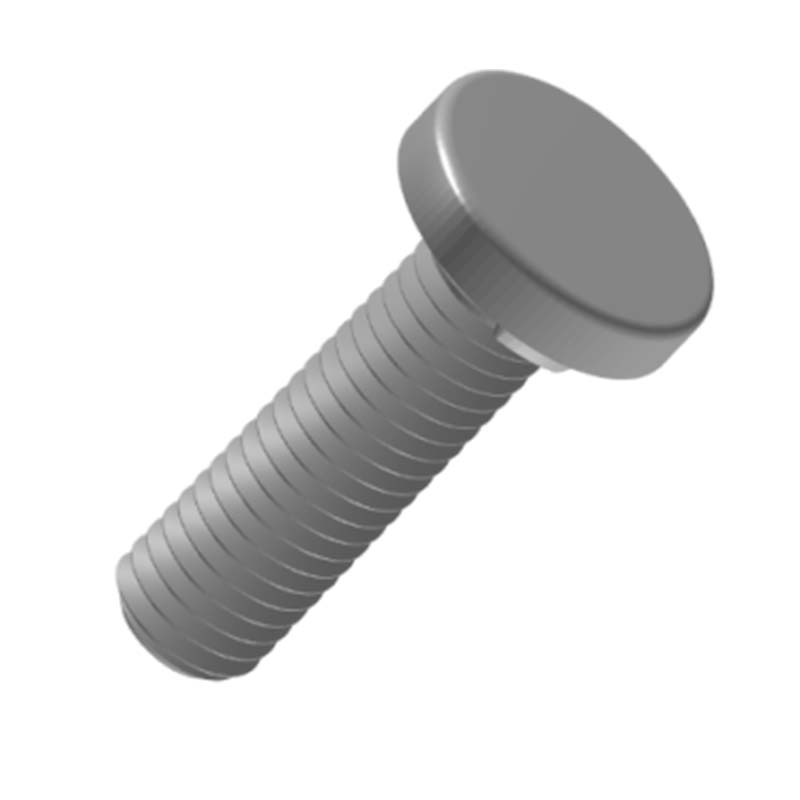

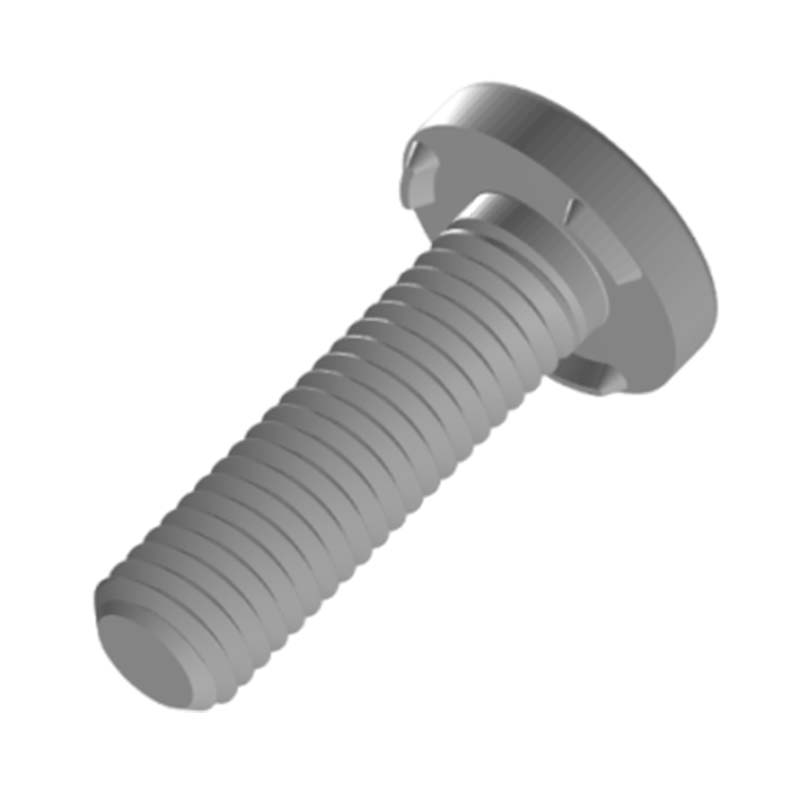

Huvudet på projektions undersvetsskruv är i form av en rund platta, enkel och regelbunden; skruven är rak och ytan har enhetliga och kontinuerliga gängor, som används för att samverka med muttrar och andra komponenter för att uppnå åtdragning. Den övergripande designen är enkel och praktisk.

Ansökningar

Denna undersvetsskruv används vid allmän mekanisk montering. Till exempel används utrustning som verktygsmaskiner och jordbruksmaskiner för att koppla ihop höljet, basen och icke-kritiska transmissionskomponenter. Deras stabilitet säkerställer en smidig drift av utrustningen.

Projicerande undersvetsskruv används inom möbeltillverkningsindustrin. Vid montering av bord, stolar och skåpkroppar är de fasta panelerna och ramarna säkert fixerade. De runda huvudena sticker inte ut, undviker repor och säkerställer säkerheten och estetiken vid daglig användning. De kan också användas för att reparera byggnader. Tillfälliga byggnader, lätta stålkonstruktioner eller infästning av dörrar och fönster samt staket kan snabbt kopplas ihop med dessa metoder för att uppfylla kraven på grundbärande och montering.

Projiceringssvetsskruv är fast svetsad och har en stabil anslutning. Genom svetsmetoden,bultenkan kombineras nära med den svetsade delen, vilket ger en mycket stark anslutningsstyrka. Det är mindre sannolikt att det lossnar än vanliga bultanslutningar. De ökar kontaktytan med den svetsade delen. När man drar åt muttern kan de fördela trycket jämnare och minska trycket på ytan av den svetsade delen, vilket förhindrar att den svetsade delen skadas eller deformeras.

Produktparametrar och funktioner

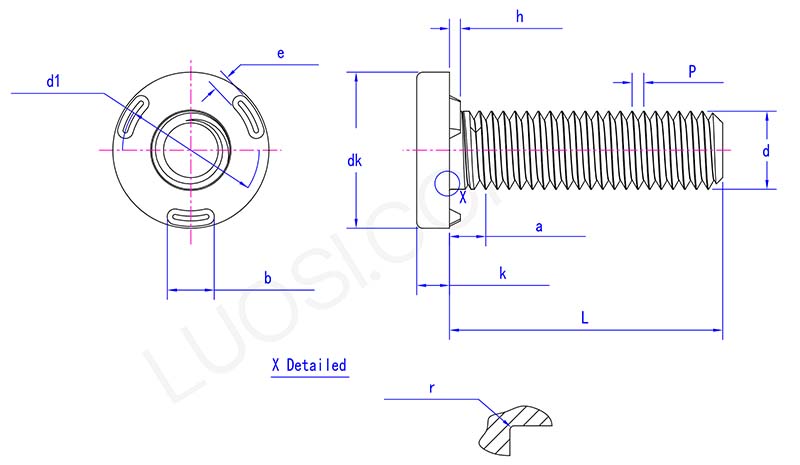

projection underweld screw parameter

mån	M5	M6	M8	M10
P	0.8	1	1.25	1.5
dk max	12.4	14.4	16.4	20.4
dk min	11.6	13.6	15.6	19.6
k max	2	2.2	3.2	4.2
k min	1.6	1.8	2.8	3.8
och max	2.25	2.75	2.25	2.75
och min	1.75	2.25	1.75	2.25
b max	3.3	4.3	5.3	6.3
b min	2.7	3.7	4.7	5.7
h max	0.8	0.9	1.1	1.3
h min	0.6	0.75	0.9	1.1
d1 max	10	11.5	14	17.5
d1 min	9	10.5	13	16.5
r min	0.2	0.25	0.4	0.4
r max	0.6	0.7	0.9	1.2
ett max	3.2	4	5	5

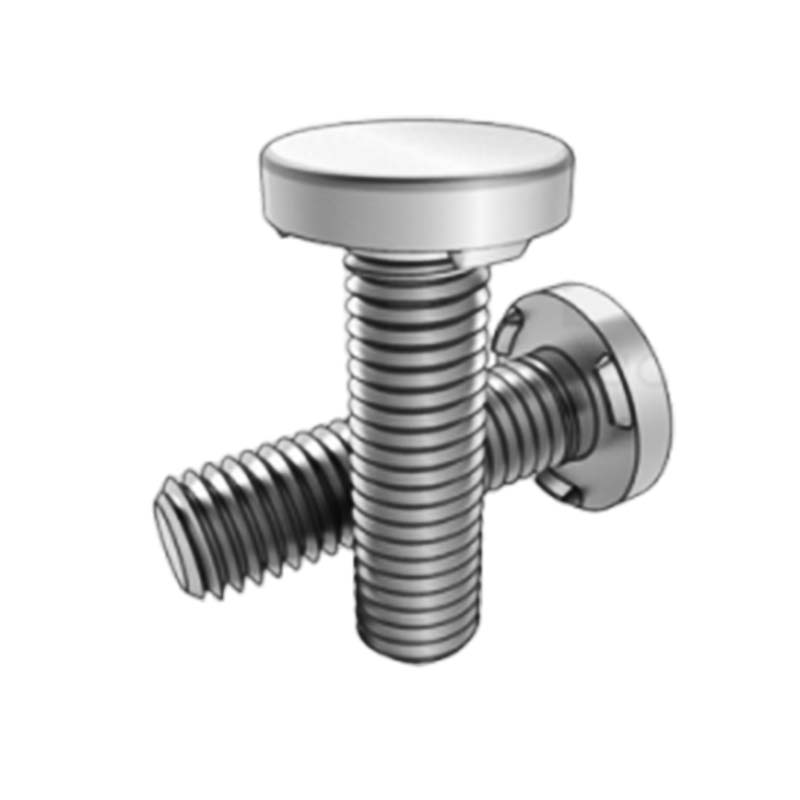

Strukturen hos den utskjutande undersvetsskruven är mycket stabil. Det runda huvudet är vertikalt förbundet med skruven, vilket bildar en tät passform. Under våld kan den effektivt fördela trycket och är osannolikt att deformeras eller gå sönder, vilket säkerställer anslutningens tillförlitlighet. Vanliga skiftnycklar och andra verktyg kan användas för drift. Ingen speciell utrustning krävs. Installation och demontering är relativt lätt, vilket gör det bekvämt för senare underhåll och justering.
