Metrisk skruv för motståndsprojektionssvetsning

Metrisk skruv för motståndsprojektionssvetsning är speciellt designad för motståndspunktsvetsning. De små utsprången på basen kommer att smälta under svetsprocessen och bilda en fast bindning med metallytan. Xiaoguo® Company har ett stort lager tillgängligt.

Modell:BS 7670-1-2004

Skicka förfrågan

Produktbeskrivning

Den metriska skruven för motståndsprojektionssvetsning består huvudsakligen av en skruvkropp och ett huvud med en speciell utskjutande struktur. Skruvkroppsdelen har standard metriska gängor, vilket är bekvämt att matcha med motsvarandenöttereller komponenter med invändig gänga.

Produktparametrar

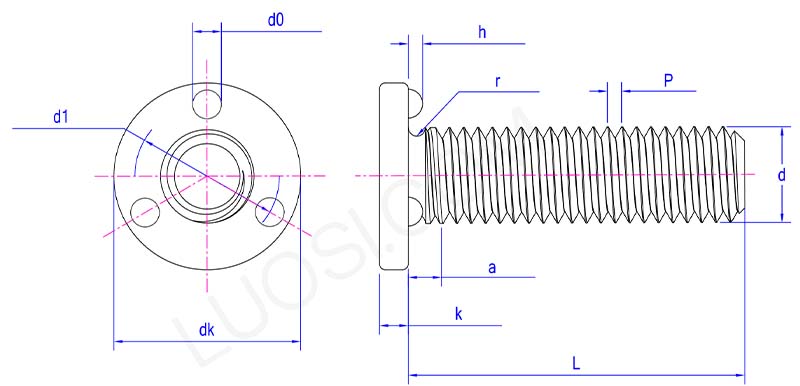

metric screw for resistance projection welding parameter

mån	M3	M4	M5	M6	M8	M10	M12
P	0.5	0.7	0.8	1	1.25	1.5	1.75
ett max	1.25	1.75	2	2.5	3.13	3.75	4.38
dk max	6.37	8.45	10.45	12.55	16.55	20.65	24.65
dk min	5.63	7.55	9.55	11.45	15.45	19.35	23.35
k max	1.32	1.72	2.12	2.52	3.35	4.15	4.95
k min	1.07	1.47	1.87	2.27	3.05	3.85	4.65
d1 max	4.98	6.48	8.08	9.58	12.7	15.7	18.7
d1 min	4.5	6	7.5	9	12	15	18
d0 max	1.15	1.45	1.75	2.05	2.65	3.25	3.9
d0 min	0.9	1.2	1.5	1.8	2.4	3	3.6
h max	0.55	0.7	0.85	1	1.3	1.6	1.9
h min	0.35	0.5	0.65	0.8	1.1	1.4	1.7
r max	0.4	0.4	0.5	0.6	0.8	0.8	0.8

Produktegenskaper

Den metriska skruven för motståndsprojektionssvetsning är de unika utsprången på huvudet. Dessa utsprång har regelbundna former och enhetliga storlekar. Under svetsning kan de koncentrera strömmen exakt, vilket säkerställer en stabil och pålitlig svetsprocess och avsevärt förbättra svetskvaliteten. På grund av den koncentrerade kraften på utsprången har svetsprocessen en relativt liten termisk påverkan på andra delar av arbetsstycket.

Dessa metriska skruvar har tre små utsprång nära huvudet. Använd en svetspistol för att trycka dem på metallen. Utsprången fokuserar omedelbart värmen, smälter punkten och gör att skruvhuvudet smälter samman med ytan. Detta skapar snabbt en stark, infällt gängad spets.

Jämfört med konventionell svetsning kräver projektionssvetsskruven en speciell svetspistol, men den är renare/snabbare än bågsvetsbultar. Inget behov av skyddande gas eller keramiska distanser. Plug-in svetsningen kan exakt kontrollera svetspunkterna, vilket säkerställer konsekventa resultat varje gång.

Metrisk skruv för motståndsprojektionssvetsning kan användas för underhållsdörrar för HVAC-rörledningar. Använd dem för motståndspunktsvetsning, vilket kan uppnå permanent låsning. Svetsa M4-skruvar runt öppningen. Fixa inspektionsdörren med en låsbricka. Gängorna kommer inte att lossna när filtret byts ut varje kvart. Minska underhållssamtal med 90 %.
