Toppprojektionssvetsskruv

Den övre projektionssvetsskruven är speciellt utformad för stumsvetsning. Bultytan har små utsprång som kan smälta och binda till metallytan. De är lämpliga för fordonskomponenter, elektriska ramdelar eller metallpaneler. Xiaoguo®-leverantören tillhandahåller gratisprover.

Modell:Q 199-1999

Skicka förfrågan

Produktbeskrivning

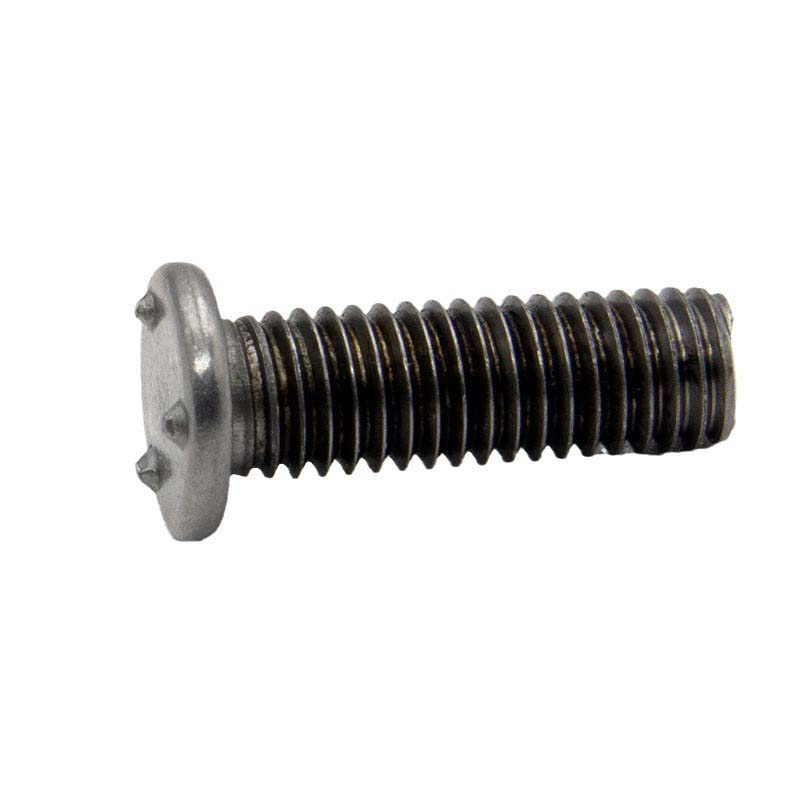

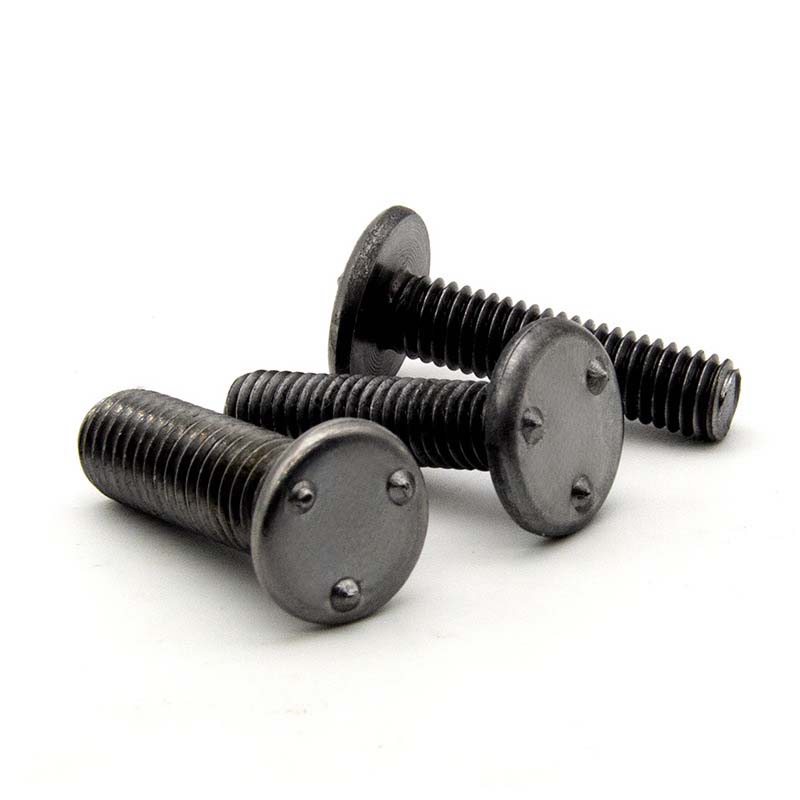

TDen övre projektionssvetsskruven består huvudsakligen av en skruv och ett huvud med en utskjutande svetsplattform. Skruvdelen har standardgängor, och på toppen finns ett specifikt antal och form av svetsade utsprång, som alla har samma höjd.

Fördelar och tillämpningar

Denna spets över huvudet projektionssvetsskruv är både stark och effektiv. Under svetsprocessen koncentreras strömmen till den konvexa svetsplattformen, vilket gör att bultarna och de svetsade delarna kan förbindas ordentligt med varandra på mycket kortare tid än med vanliga svetsmetoder. De tre konvexa svetsstationerna kan hjälpa bultarna att automatiskt hitta rätt läge.

Toppprojektionssvetsskruvar används inom biltillverkningsindustrin. Vid tillverkning av bilkarosser används denna typ av bult i stor utsträckning för att ansluta olika komponenter. Till exempel vid installation av bilbarnstolar. Först svetsas bulten till bilens kaross genom utskjutande svetsning. Sedan är sätets installationshål i linje med bulten och en mutter dras åt för att säkert fixera sätet, vilket säkerställer att sätet inte skakar under bilens rörelse.

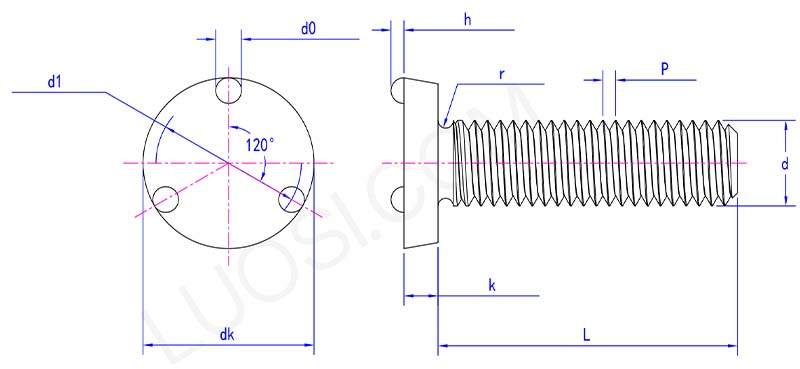

top projection weld screw parameter

mån	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1.25	1.5	1.75
dk max	11.5	12.5	14.5	19	21	24
dk min	11.23	12.23	14.23	18.67	20.67	23.67
k max	2	2.5	2.5	3.5	4	5
k min	1.75	2.25	2.25	3.25	3.75	4.75
r min	0.2	0.2	0.3	0.3	0.4	0.4
d1 max	8.75	9.75	10.75	14.25	16.25	18.75
d1 min	8.5	9.5	10.5	14	16	18.5
h max	1.25	1.25	1.25	1.45	1.45	1.65
h min	0.9	0.9	0.9	1.1	1.1	1.3
d0 max	2.6	2.6	2.6	3.1	3.1	3.6
d0 min	2.4	2.4	2.4	2.9	2.9	3.4

Svetsskruven används vid tillverkning av köksmaskiner. Under tillverkningsprocessen av köksapparater, till exempel när man tillverkar enheter som ugnar, mikrovågsugnar och diskmaskiner, används de. När värmerörsstöden, brickstyrningarna och andra komponenter installeras inuti ugnen, svetsas de först på ugnens innerfoder eller yttre skal, och sedan fixeras motsvarande komponenter genom att skruva fast dem på de gängade delarna av ugnen.bultarna.

Produktegenskaper

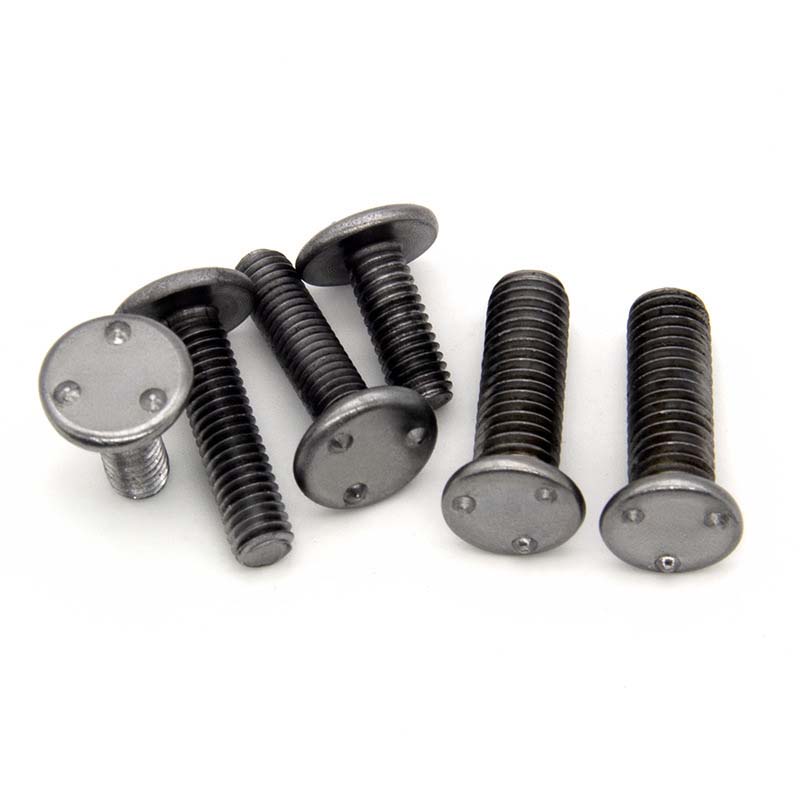

Den mest utmärkande egenskapen hos den övre projektionssvetsskruven är dess unika utskjutande svetsplattform vid huvudet. Dessa punktsvetsmaskiner har regelbundna former och enhetliga storlekar. Under svetsprocessen kan de koncentrera strömmen exakt, vilket säkerställer ett stabilt och pålitligt svetsresultat med garanterad svetskvalitet. På grund av närvaron av den konvexa svetsstationen är skadan på ytan av de svetsade delarna under svetsprocessen relativt liten, och utseendet och prestanda hos de svetsade delarna kan bibehållas bättre.
