Nedre projektionssvetsskruv

Svetsskruv med bottenprojektion kan svetsas på metallytan och dess gängade ände kan användas för att ansluta andra komponenter. De är lämpliga för platser där mekanisk utrustning, stålramar eller industripaneler kräver en stadig och permanent bas. Xiaoguo® är ett pålitligt varumärke, produkter uppfyller relevanta kvalitetsstandarder.

Modell:QC/T 598-1999

Skicka förfrågan

Produktbeskrivning

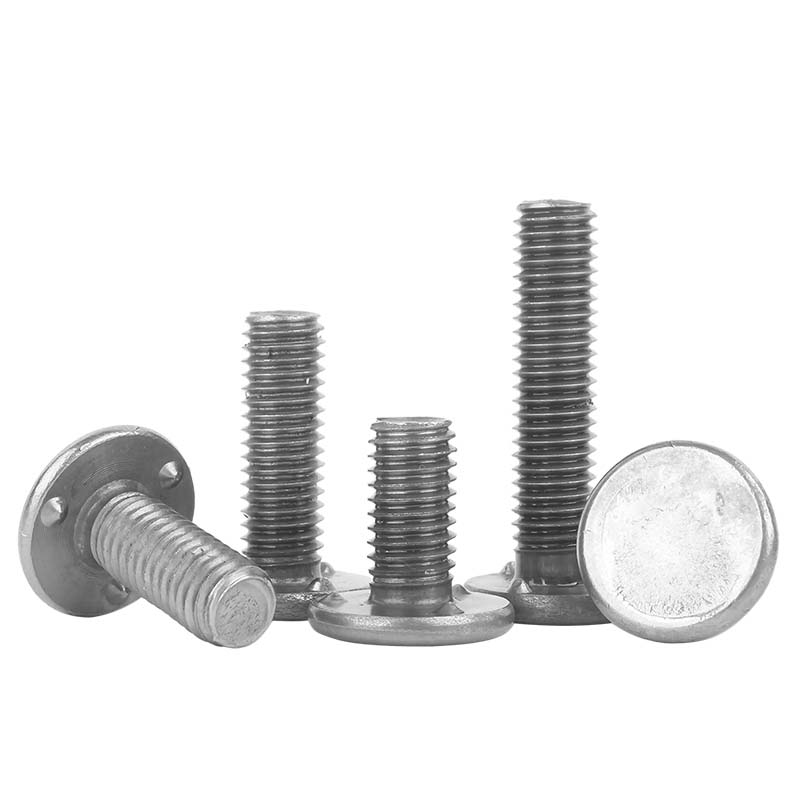

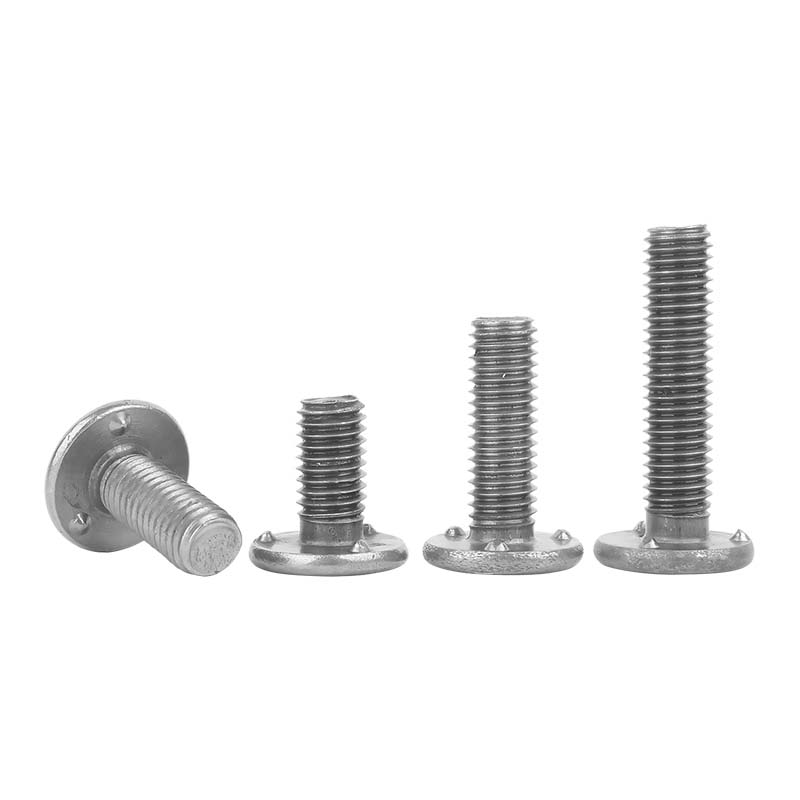

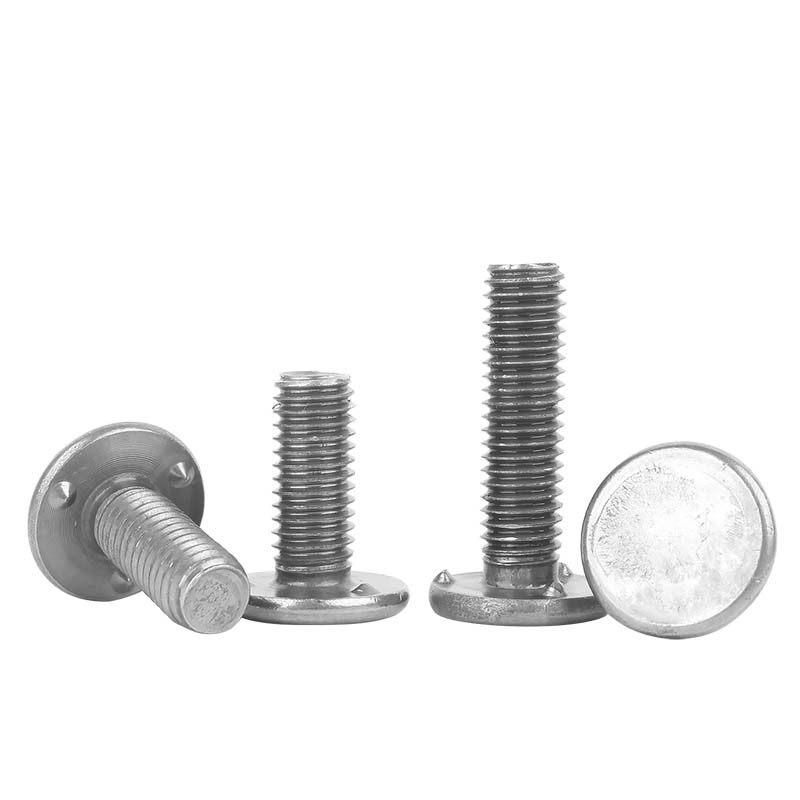

Huvudet på bottenprojektionssvetsskruven är cirkulärt, slätt och regelbundet, med svetspunkter och används i scenarier som svetsning och fixering. Skruven är cylindrisk till formen, med regelbundna gängor på sin yta. Trådarna är kontinuerliga och enhetliga.

Produktparametrar

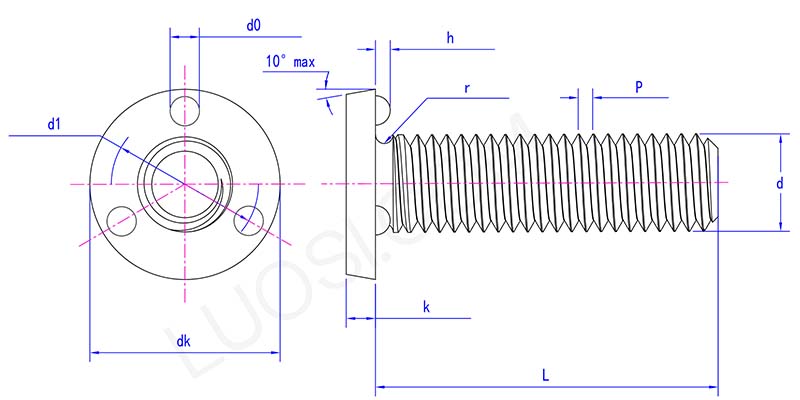

bottom projection weld screw parameter

mån	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1.25	1.5	1.75
dk max	11.5	12.5	14.5	19	21	24
dk min	11.23	12.23	14.23	18.67	20.67	23.67
k max	2	2.5	2.5	3.5	4	5
k min	1.75	2.25	2.25	3.25	3.75	4.75
r min	0.2	0.2	0.3	0.3	0.4	0.4
d1 max	8.75	9.75	10.75	14.25	16.25	18.75
d1 min	8.5	9.5	10.5	14	16	18.5
h max	1.25	1.25	1.25	1.45	1.45	1.65
h min	0.9	0.9	0.9	1.1	1.1	1.3
d0 max	2.6	2.6	2.6	3.1	3.1	3.6
d0 min	2.4	2.4	2.4	2.9	2.9	3.4

Ansökningar

Vid konstruktion av stålkonstruktionsprojekt som broar och stora byggnader används svetsskruvar med bottenprojektion. De kan säkerställa att alla komponenter i stålkonstruktionen är säkert anslutna, klarar av stora belastningar och påfrestningar och garanterar byggnadskonstruktionens säkerhet och stabilitet.

månteringen av alla typer av mekanisk utrustning klarar sig inte utan projektionssvetsskruvar. Till exempel är de olika komponenterna i utrustningen såsom verktygsmaskiner, motorer och stora maskiner tätt sammankopplade genom bultar för att säkerställa att maskinen fungerar normalt. Till exempel, under monteringsprocessen av motorn, används bultar för att exakt ansluta olika komponenter, vilket säkerställer motorns stabilitet och tillförlitlighet under drift.

Projektionssvetsskruven används inom den petrokemiska industrin. För anslutningar av olika utrustningar såsom lagringstankar, rörledningar, ventiler etc. krävs speciella högtemperatur- och korrosionsbeständiga bultar. Dessa bultar kan säkerställa en stabil drift av utrustningen i komplexa kemiska miljöer och förhindra olyckor som läckor.

Produktfunktion

Svetspunkterna på svetsskruvar med bottenprojektion kan användas för att försvetsa bultarna på arbetsstycket, vilket underlättar efterföljande monteringsoperationer. Skruven har regelbundna och kontinuerliga enhetliga gängor, som kan matchas mednötteroch andra komponenter. De kan anpassas till material av olika tjocklek och uppfyller olika monteringskrav.
