Skaft med runda trådsnäppringar

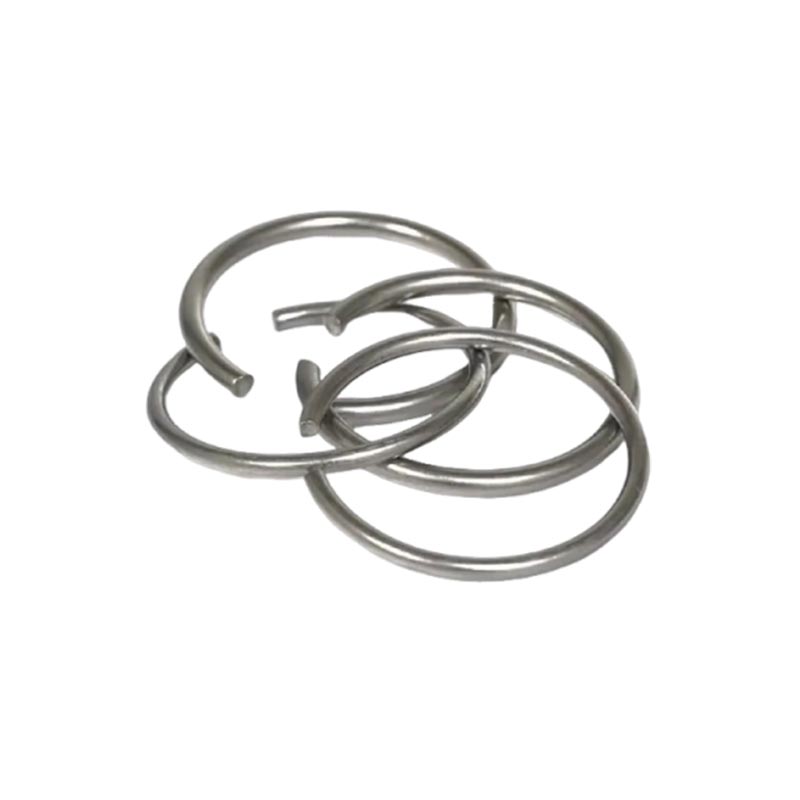

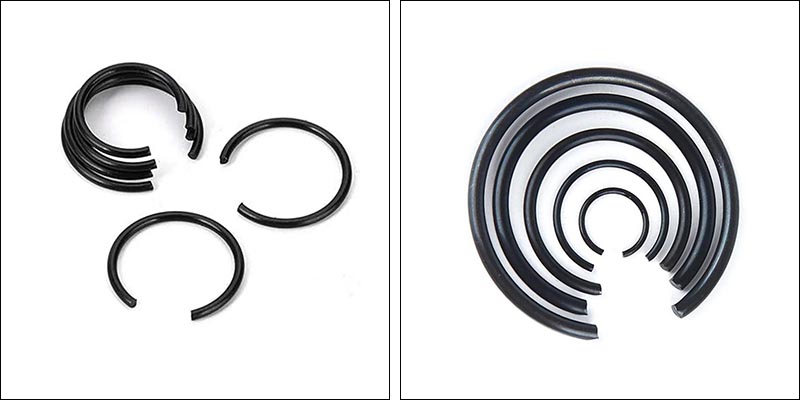

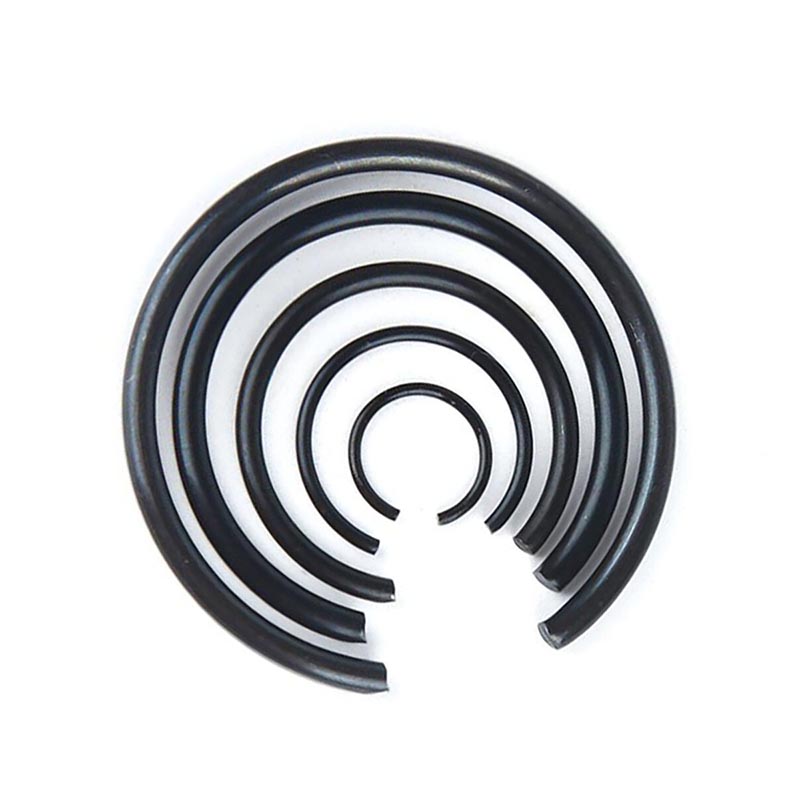

Round Wire Snap Rings Shafts är en typ av axiell positioneringsfäste med en enkel struktur, låg kostnad och enkel installation. De är gjorda genom att linda och skära rundsektionerade fjäderståltrådar, och deras form är en C-formad ring med en öppning. Genom att utnyttja sin egen elasticitet kan de passa in i de halvcirkulära spåren på axeln för att bilda en "skuldra" för att fixera komponenter som lager och kugghjul, vilket hindrar dem från att röra sig axiellt på axeln.

Kärnstruktur och installationsprincip

Genom att förlita sig på elastisk deformation kommer de runda trådsnäppringarnas skaft med en ytterdiameter som är större än axeldiametern att expandera när de installeras, passa in i det halvcirkulära spåret på den övre delen av skaftet och studsa helt tillbaka till botten av spåret efter frigöring för att uppnå fixering.

Öppningstyp

Den är uppdelad i två typer: en med ett verktygshål (som kan monteras och demonteras med hjälp av en låstång) och den andra utan hål (för att underlätta installationen lämnas vanligtvis en specifik spännskärvinkel i slutet).

Tvärsnittsform

Användningen av rund tråd står i skarp kontrast till hållarringarna med fyrkantig/rektangulär sektion som bildas genom stämpling.

Produktfördelar

Med hänsyn till de strukturella egenskaperna hos Round Wire Snap Rings axlar, demonstreras följande centrala fördelar och egenskaper:

Högt värde för pengarna

Round Wire Snap Rings Shafts är gjorda av ståltråd som råvara, vilket nästan inte genererar något kant- eller hörnavfall. Detta undviker de höga kostnaderna för formar och är ett ekonomiskt och effektivt alternativ.

Enkel installation

Installation och demontering kan vanligtvis slutföras med en vanlig låstång, vilket bidrar till att effektivisera montering och underhåll.

 Kompakt utrymme

Den har en kompakt design och tar inte mycket plats på skaftet eller inuti hålet. Det gör att den passar bra för trånga platser där utrymmet är begränsat.

 Bärande egenskaper

Hur mycket dragkraft den klarar är vanligtvis mindre än vad du får med cirkulära eller rektangulära tvärsnittstyper. Så den är mer lämpad för lätt till medelstor belastning.

Materialval

De runda snäppringarnas skaft är vanligtvis tillverkade av fjäderstål eller rostfritt stål. Du kan också välja ytfinish som svart oxid eller fosfatering för att ge dem lite rostskydd.

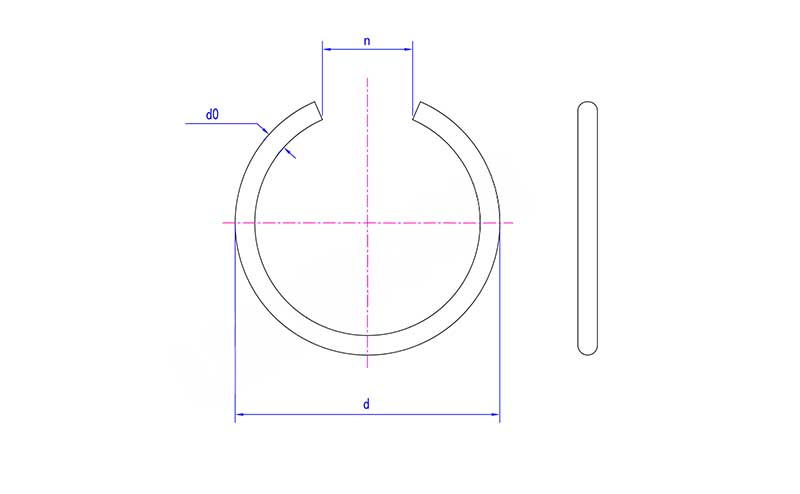

mån	Φ26	Φ28	Φ30	Φ32	Φ35	Φ38	Φ40	Φ42	Φ45	Φ48	Φ50
d max	29.02	31.12	33.12	35.62	39	42	44	46	49	52.2	54.2
d min	28.5	30.5	32.5	35	38	41	43	45	48	51	53
d0	2	2	2	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
n	10	10	10	12	12	12	12	16	16	16	16
