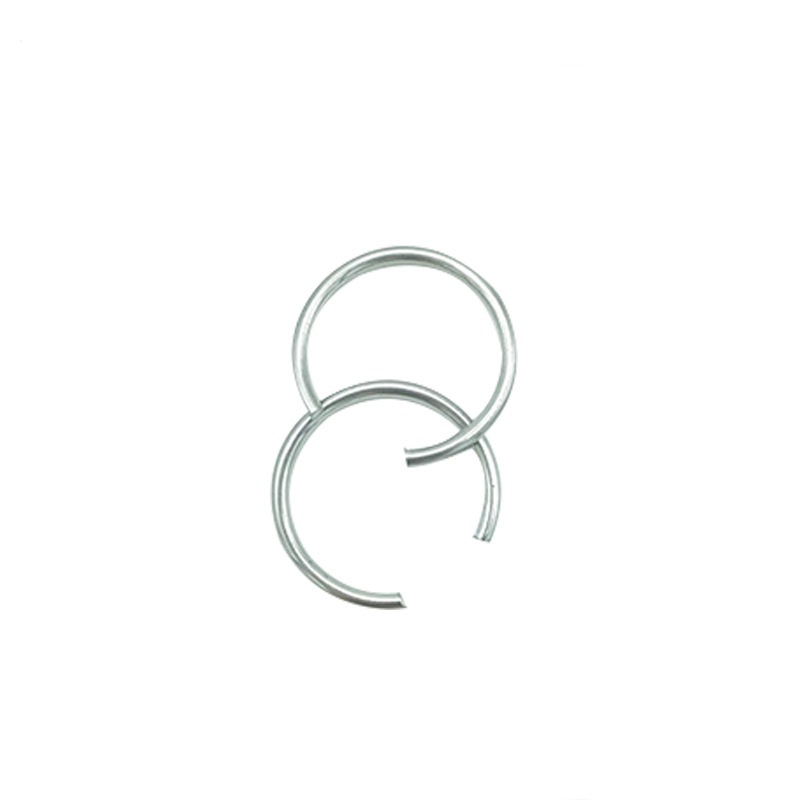

DIN 7993 Interna snäppringar

Regelbundenhet hos DIN 7993 interna snäppringar tillhandahålls för att underlätta referensen för ingenjörstekniker. Nyckelpunkten är att förlänga produktens livslängd och minska ersättningskostnaden.

1. Visuell inspektion (med förstoringsglas)

Använd ett förstoringsglas med en förstoring på 10x eller högre för att inspektera ytan på DIN 7993 interna snäppringar. Var särskilt uppmärksam på områden med stresskoncentration. Spännets utseende ska vara enhetligt och felfritt.

Spricka: Tillåtet sprickdjup ≤ 0,02 mm

Repor: Allvarliga repor klassificeras som okvalificerade.

Korrosion: Om röd rost uppträder, indikerar det att rostskyddet har misslyckats. Komponenten bör bytas ut omedelbart.

2. Deformations- och planhetsinspektion

Vrid: Placera DIN 7993 inre snäppringar på en plan yta och kontrollera om det finns någon plan skevhet. Den ska vara platt och det ska inte finnas någon synlig deformation.

Permanent deformation: Spännet har förlorat sin ursprungliga form.

Spiralförvrängning: Orsakas av felaktig användning av verktyg under installationen, vilket resulterar i att föremålet fastnar och vrider sig runt sin egen axel.

3. Elasticitet och spänningsinspektion

Elastisk dämpning/spänningsförlust: De interna snäppringarna DIN 7993 misslyckas med att studsa kraftigt efter kompression, eller det kan ses att de skakar kraftigt när de trycks försiktigt med handen efter att ha installerats i spåret.

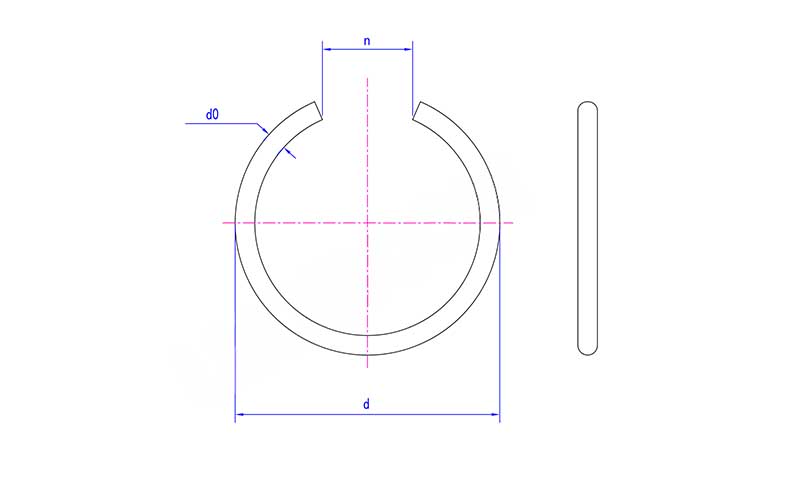

4.Dimensionsinspektion

Ytterdiameteravvikelse: toleransintervall ±0,05 mm

Innerdiameteravvikelse: Olika specifikationsintervall motsvarar olika hårdhetsintervall.

Spelöppning: Den axiella förskjutningen får inte överstiga 0,15 mm.

5. Samarbeta med inspektionen av spår

Vid varje underhåll bör även spåren inuti hålen inspekteras.

Spårslitage/förlängning: Använd en nockok för att mäta spårets diameter och kontrollera om den håller sig inom standardtoleransintervallet.

Skada på spårkanten: Inspektera spårets sidoväggar och kanter. Om det finns grader, flänsar, kläm- eller fasskador måste motsvarande delar återställas eller bytas ut.

Skador på botten av spåret: Det finns repor, korrosion eller materialansamling i botten av spåret.

Blockering av oljepassage: Det finns skräp eller främmande föremål som blockerar nära spåret.

6. Kontrollera komponentens status i samordning

Komponenterna placerade av klämmorna kommer också att påverka kraftförhållandena för DIN 7993 interna snäppringar.

Ytslitage: Ändytan på komponenten i kontakt med klämringen uppvisar ojämnt slitage, stegslitage eller fördjupning.

Matchande avfasningar/runda hörn: Om avfasningarna eller de runda hörnen är för stora kommer det att minska spännets faktiska kraftbärande område.
