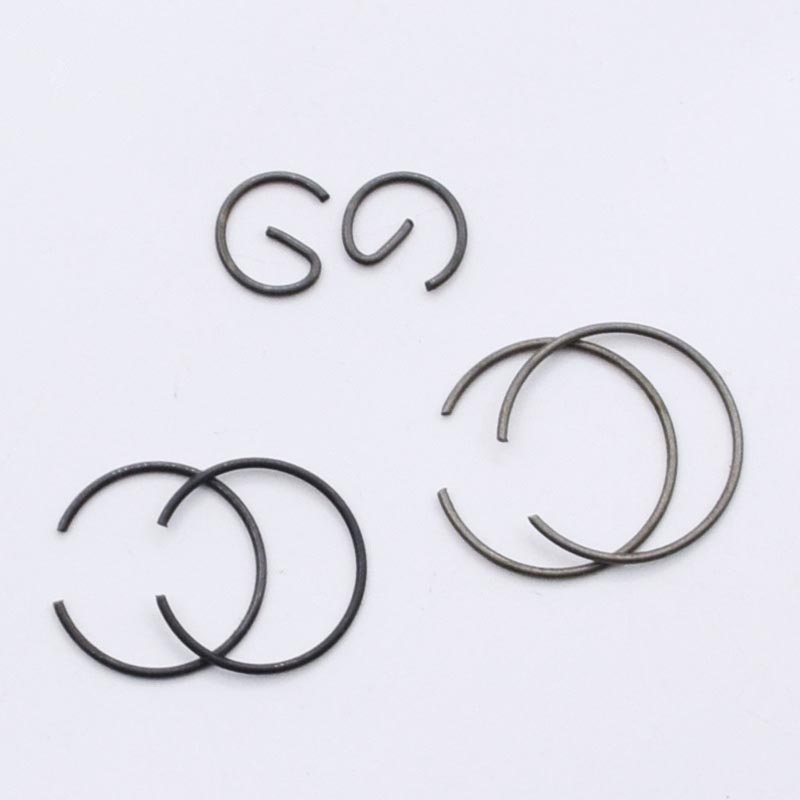

Låsring med runda snäppringar

Följande är en introduktion till arbetsprincipen för Circlip Round Wire Snap Rings.

1. Strukturell grund

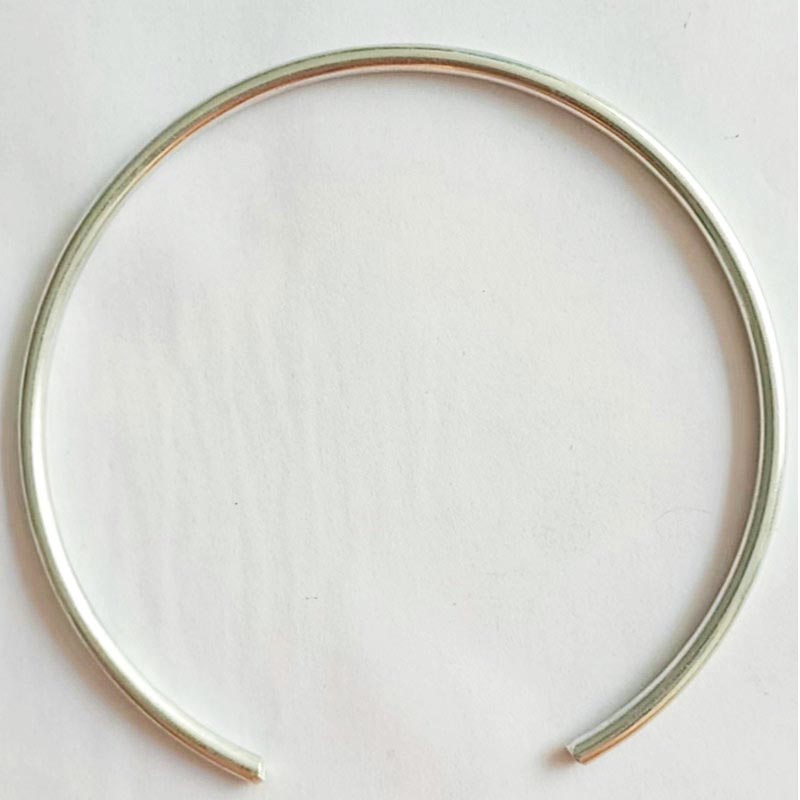

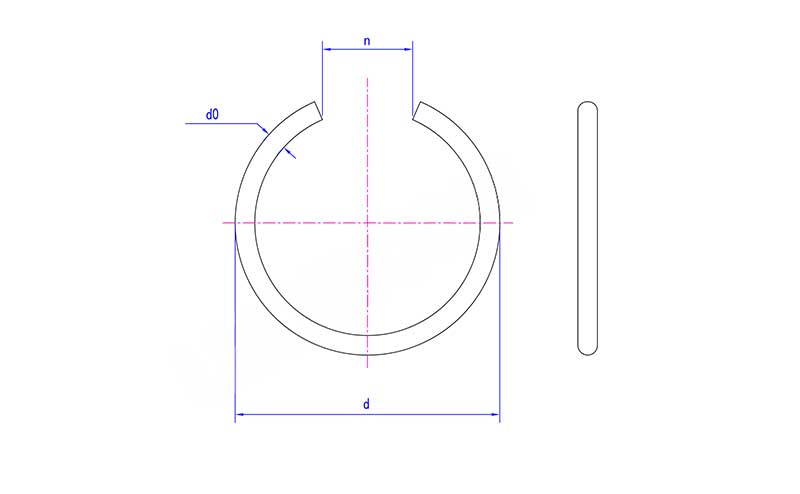

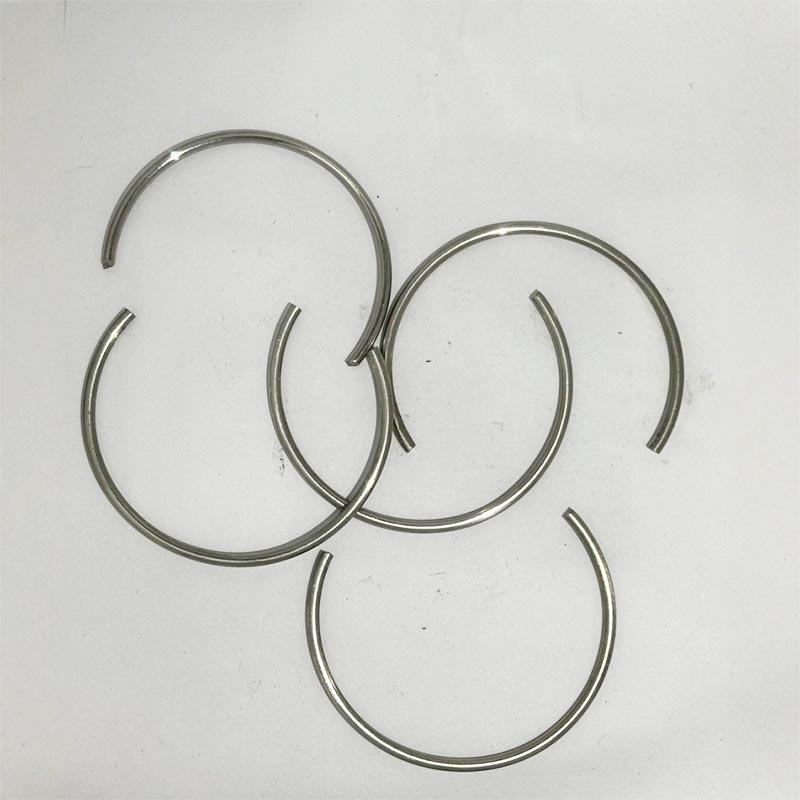

Circlip Round Wire Snap Rings bildas genom att linda en fjäderståltråd med rund sektion till en cirkulär ring med en öppning.

I fritt tillstånd är dess yttre diameter något större än diametern på målinstallationshålet. Eftersom tvärsnittet är cirkulärt har hela ringen inga vassa kanter, och kommer därför inte att repa hålväggen eller passande delar under installation eller användning.

2.Installationsprocess

Komprimera

Använd tången för att ta tag i båda ändarna av öppningen och applicera kraft för att klämma ihop tången. Vid denna tidpunkt komprimeras de runda låsringarna radiellt, dess yttre diameter blir mindre och den förvandlas till en cirkulär ring som är mindre än installationshålets diameter.

Sätt in i hålet

I det komprimerade tillståndet, sätt in låsringen som helhet i hålet och skjut den till det förbearbetade cirkulära spåret.

Släppa

Lossa låsklämman. Hållarringen förlorar den yttre kraftbegränsningen och, beroende på sin lagrade elastiska potentiella energi, expanderar den utåt.

Eftersom ytterdiametern i fritt tillstånd är större än håldiametern, kommer låsringen att passa tätt in i botten av spåret och kan inte dras ut ur hålet.

Slutförande av positionering

Efter att hållarringen har satts in i spåret, bildas en slät ringformig stegyta inuti hålet. Den del som ska placeras bör vara tätt fäst vid detta steg och därigenom begränsas till ett visst axiellt läge i hålet och inte kunna glida utåt.

3. Uppdelning av kärnan i arbetsprincipen

Fritt tillstånd: Ytterdiameter > Håldiameter, kan inte föras in direkt i hålet

Komprimerat tillstånd: Ytterdiameter < Håldiameter (använder elastisk deformation), låsfjädern applicerar kraft, diametern minskar

Sätt in i spåret: Behåll det komprimerade tillståndet och skicka till spårläget

Efter frigöring, arbetsläge: Ytterdiametern återställs > Håldiametern (begränsad av spårväggen), den elastiska återställningskraften omvandlas till radiellt tryck, vilket gör att låsringarna för runda trådfästen fäster tätt vid spårets botten
