Rund tråd C-klämmor Interna snäppringar

Round Wire C Clips interna snäppringar tillverkade av Xiaoguo®-fabriken är lätta att installera och ta bort, utan komplicerade procedurer. De är mycket lämpliga för storskalig montering, vilket förbättrar arbetseffektiviteten och sparar kostnader.

Skicka förfrågan

Produktbeskrivning

Detta är installationsinstruktionen för Round Wire C Clips Interna Snap Rings som vi har sammanfattat. Den är avsedd för referens för ingenjörstekniker och operatörer på plats.

1. Inspektion före installation

De inre snäppringarna med runda C-klämmor måste installeras i det förbearbetade cirkulära spåret inuti hålet. Storleken på spåret bestämmer direkt den axiella bärigheten och livslängden för klämringen.

Spårets kanter måste vara avfasade eller rundade, och spårets djup, bredd och nedre hörnradie måste överensstämma med standarderna.

2.Välj rätt verktyg

Den inre låstången måste användas.

Käftarnas diameter ska matcha låsringens hål, och käftarna ska sitta tätt in utan att vara för lösa eller för täta.

3. Detaljerade installationsinstruktioner

Använd skyddsglasögon.

Tryck in tångspetsarna hela vägen in i ringens två öronhål. Se till att de sitter bra så att de inte glider ut.

Kläm ihop handtagen för att komprimera ringen tills dess ytterdiameter är mindre än hålet.

Håll den klämd. Skjut in ringen i hålet och för ner den till skåran. Gör det försiktigt så att ringen inte lutar eller lossnar.

Släpp sakta handtaget på klämman, så att låsringen naturligt fjädrar upp i spåret.

Ta bort låstången och inspektera installationskvaliteten för Round Wire C Clips interna snäppringar.

< style="text-align:center;"> Round Wire C Clips Internal Snap Rings

Anmärkningar för uppmärksamhet

1. Bär alltid skyddsglasögon.

Round Wire C Clips Interna Snap Rings kan flyga ut i hög hastighet i flera meter.

2.Använd inte de böjda klämmorna.

Om klämman är förvriden, har en för stor eller liten öppning, eller har tydliga bucklor, måste den kasseras och ersättas med en ny.

3. Var uppmärksam på installationsriktningen

Vissa C-formade klämmor har vassa kanter och släta kanter. De skarpa kanterna ska vara vända mot riktningen där axialtrycket appliceras, medan de släta kanterna ska vara vända mot hålets botten. Riktningen bör bekräftas före installationen.

4. Rengör spåret före installation

Olja, järnspån och rost hindrar låsringen från att gå in helt i spåret

5.Bekräfta att bländarstorleken matchar spårets dimensioner.

6.Använd rätt typ av tång

Round Wire C Clips Inre snäppringar för hålen måste dras åt med en håltång. inga andra verktyg ska användas som ersättning.

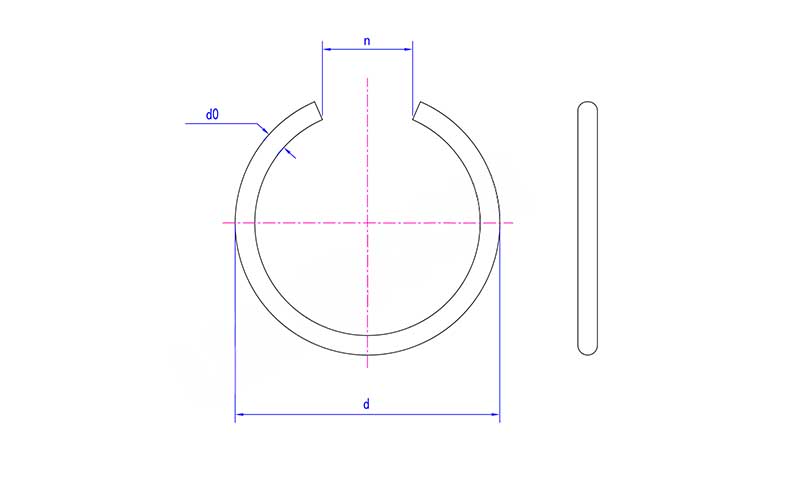

Round Wire C Clips Internal Snap Rings

mån	Φ26	Φ28	Φ30	Φ32	Φ35	Φ38	Φ40	Φ42	Φ45	Φ48	Φ50
d max	29.02	31.12	33.12	35.62	39	42	44	46	49	52.2	54.2
d min	28.5	30.5	32.5	35	38	41	43	45	48	51	53
d0	2	2	2	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
n	10	10	10	12	12	12	12	16	16	16	16
