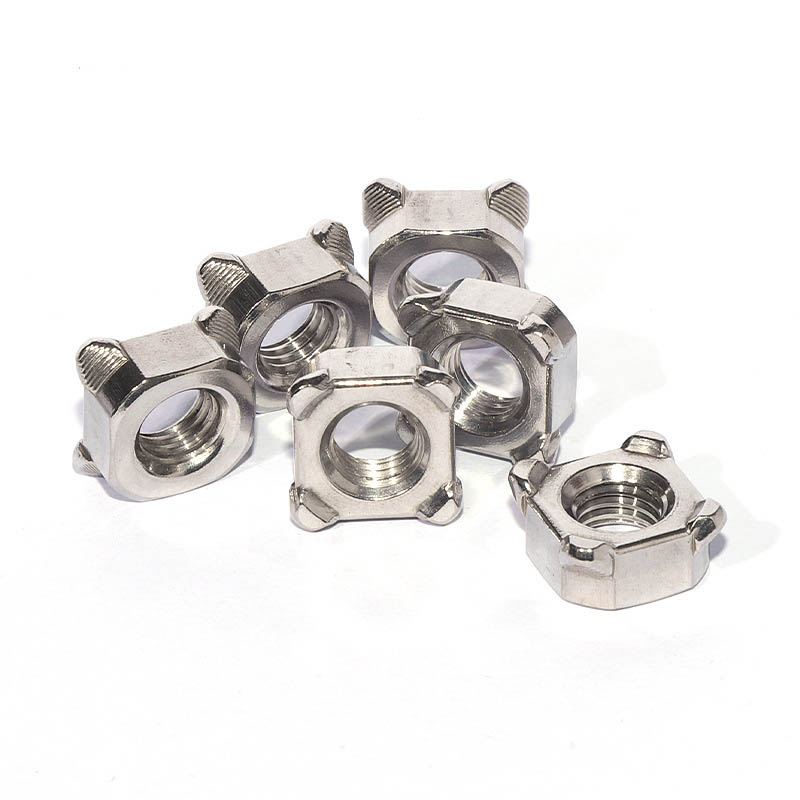

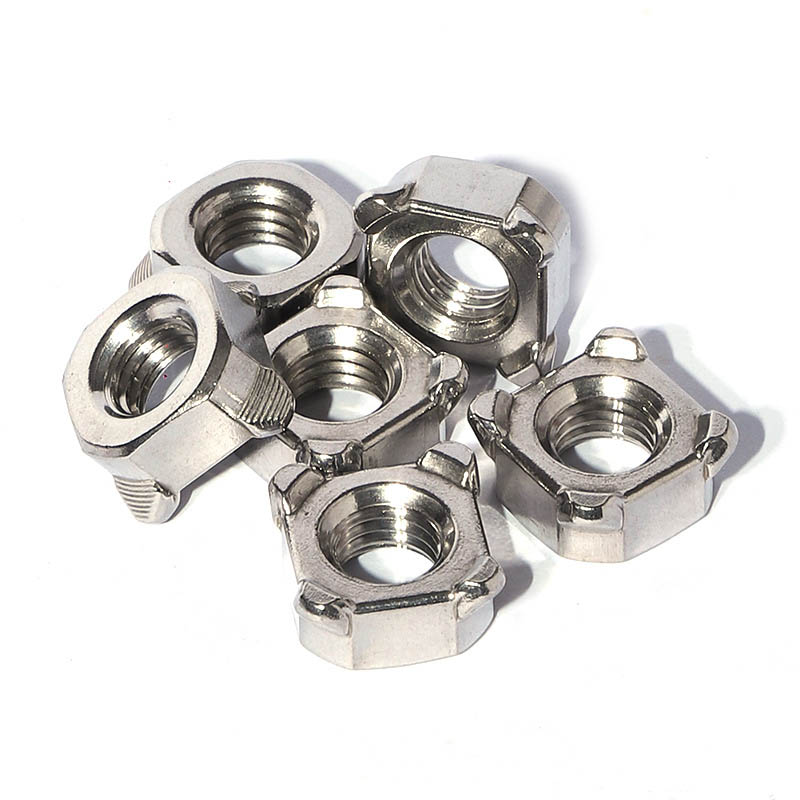

M8 fyrkantssvetsad mutter

Xiaoguo® från Kina levererar M8 Square Welded Nut som är tillgänglig för provtestning. Dess fyrkantiga form gör det lätt att rikta in sig med det automatiska vibrerande brickmatningssystemet, och det är lämpligt för höghastighetsdrift med löpande band.

Modell:Q 371-1999

Skicka förfrågan

Produktbeskrivning

（1）Produktdefinition

M8 Square Welded Nut är ett speciellt fästelement med fyrkantig form och fyra svetsutsprång i de nedre hörnen. Den är permanent fixerad till plåten genom motståndspunktsvetsning och ger ett pålitligt inre gänghål för efterföljande bultanslutningar. Denna mutter uppfyller DIN 928-standarden och är en av de mest använda svetsmutterspecifikationerna i industrier som bilar, hushållsmaskiner och jordbruksmaskiner.

（2） upprätthålla standarder

M8 fyrkantsvetsad mutter är tillverkad i strikt enlighet med DIN 928:2013-12 standarden. Denna standard specificerar dimensioner och tekniska krav för fyrkantssvetsade muttrar med grov gänga från M4 till M16 och fingänga från 8 mm till 16 mm. Produktkvaliteten är A. DIN 928-standarden kräver att stålet som används för de svetsade muttrarna innehåller en kolhalt på ≤0,25 % för att säkerställa god svetsprestanda.

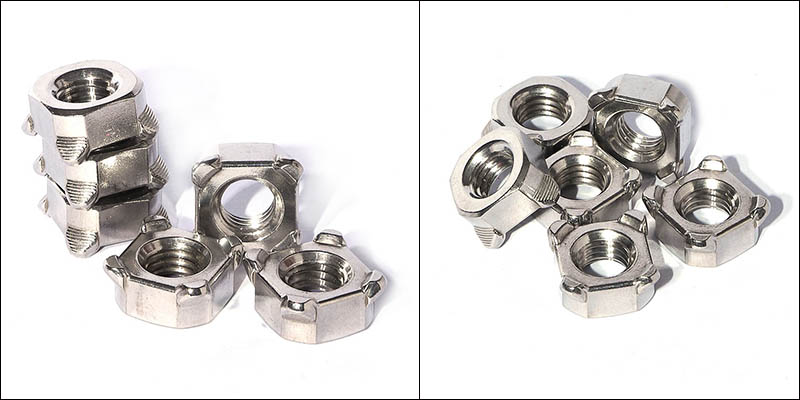

M8 Square Welded Nut

Svetsprocessparametrar

Svetsparametrar är kärnfaktorn för att säkerställa svetskvalitet. Svetsparametrarna för M8 fyrkantsvetsad mutter måste justeras i enlighet med materialet på bottenplattan och dess tjocklek etc. Följande är referensparametrar under typiska arbetsförhållanden:

（1）Svetsström

Det rekommenderade värdet är 5 000 - 8 000 A

För små muttrar (som M4-M6) kan strömmen styras inom 3000 - 5000 A; för medelstora (M8-M10), till exempel M8 Square Welded Mutter, är svetsströmmen 5000 - 8000 A; för stora (M12 och uppåt) behöver den 8000 - 10000 A

（2）Elektrodtryck

Rekommenderat värde är 2,5 - 4,0 kN

Trycket bör göra att flera utsprång jämnt tillplattas med cirka 1/3 innan ström tillförs. Om trycket är för högt kan utsprången tillplattas i förtid; om det är för lågt kan det orsaka stänk.

（3）Svetstid

Det rekommenderade värdet är 8 - 15 cykler (ungefär 0,16 - 0,3 sekunder)

Svetstiden är kortare än för punktsvetsning av samma svetspunkt. Efter att ha bestämt lämpligt elektrodtryck och ström, justera det för att erhålla tillfredsställande svetspunkter.

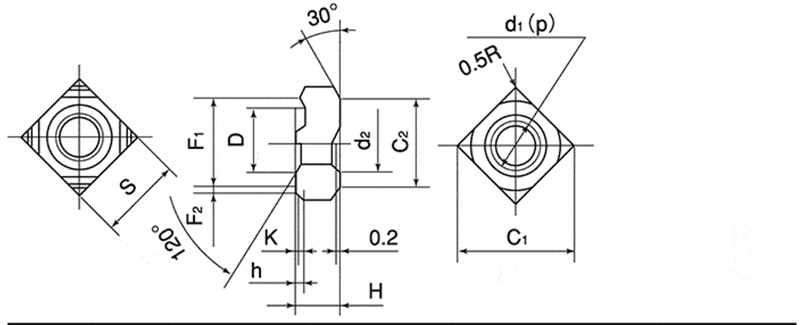

M8 Square Welded Nut

d	p	S		H		h		K	D
Nominell Diameter	Tonhöjd	BasicDimension	Tolerans	BasicDimension	Tolerans	BasicDimension	Tolerans	BasicDimenson(Ungefärlig)	BasicDimension	Tolerans
M4	0.7	9.0	0一0,2	3.2	±0,15	0.8	0一0,2	0.2	7.0	一0.1一0.3
M5	0.8	10.0		4.0		0.8		0.2	7.0
M6	1.0	11.0		5.0		0.8		0.2	9.0
M8	1.25	13.0		6.0	±0,2	0.8		0.2	11.0

Kvalitetskontroll

För att verifiera muttrarnas svetshållfasthet måste kvalitetskontroll efter svetsning utföras. De viktigaste metoderna inkluderar:

（1） Vridmomenttest: Sätt i den matchande bulten i den svetsade muttern och applicera det specificerade vridmomentet med en momentnyckel. Om den M8 fyrkantsvetsade muttern inte roterar och svetspunkten inte rivs sönder anses den vara kvalificerad.

（2）Test av tryckkraft: Applicera axiell tryckkraft på den svetsade muttern och registrera den maximala brottbelastningen med en universell testmaskin. Frakturen ska uppstå i grundmaterialet.

（3）Visuell inspektion: Gör en visuell kontroll för att se om muttrarna lutar, om de är helt i kontakt med plåtmaterialet och för eventuella stänk eller sprickor. Använd samtidigt ett mätblock för att kontrollera om gängorna har deformerats på grund av svetsning.
