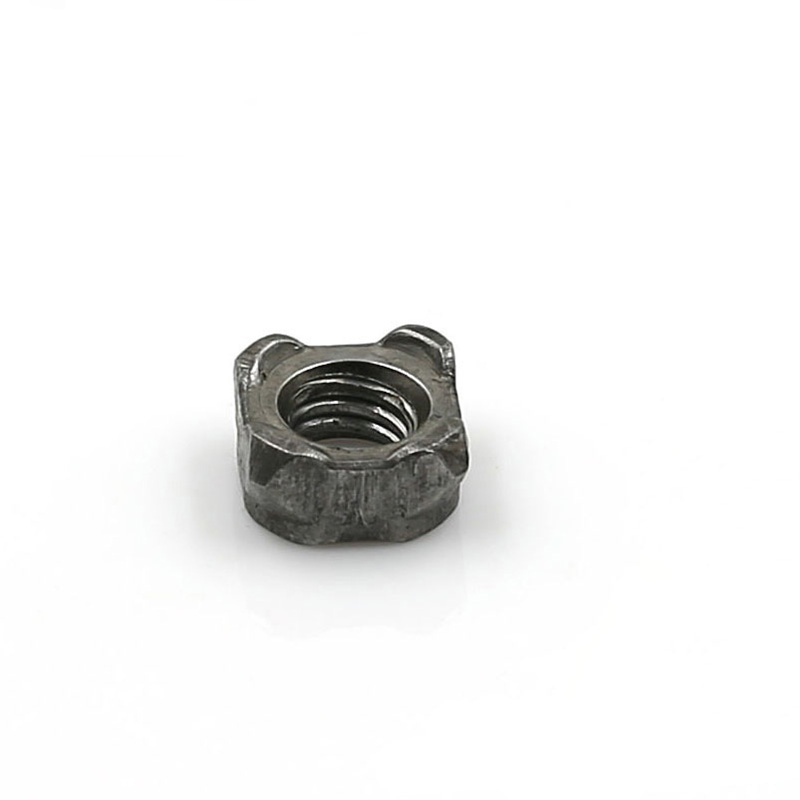

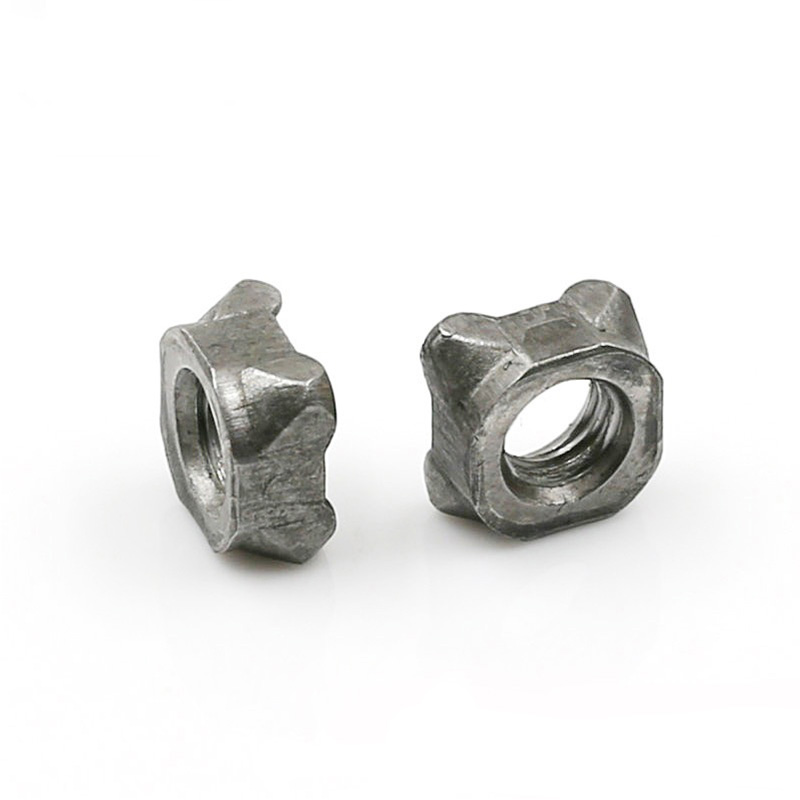

M8 fyrkantssvetsmutter

Letar du efter professionella fästelement kan Xiaoguo®s senaste M8 fyrkantsvetsmutter vara ditt perfekta val. Den är lämplig för baksidan av plåten. När du installerar externa fästelement behöver du inte röra baksidan. Den är särskilt lämplig för kapslingar av sluten typ.

Modell:Q 371-1999

Skicka förfrågan

Produktbeskrivning

Standard- och nyckelmått

M8 fyrkantsvetsmuttern tillverkas i strikt överensstämmelse med DIN 928:2013-12-standarden. Denna standard specificerar dimensioner och tekniska krav för fyrkantssvetsmuttrar med grova gängor från M4 till M16 och fina gängor från 8 mm till 16 mm. Produktkvaliteten är A-klass.

Parameter	Värde (mm)	Tolerans
Trådspecifikation	M8 × 1,25	-
Kantbredd (s/sv)	14 mm	±0,3
Diagonal bredd (e)	18 mm	±0,6
Total tjocklek (m1/h)	6,5 mm	±0,3
Huvudets diameter (dk)	12,8 mm	-
Utsprångspunktens höjd	1,0 mm	±0,1
Konkav spetsvinkel	45°	±5°

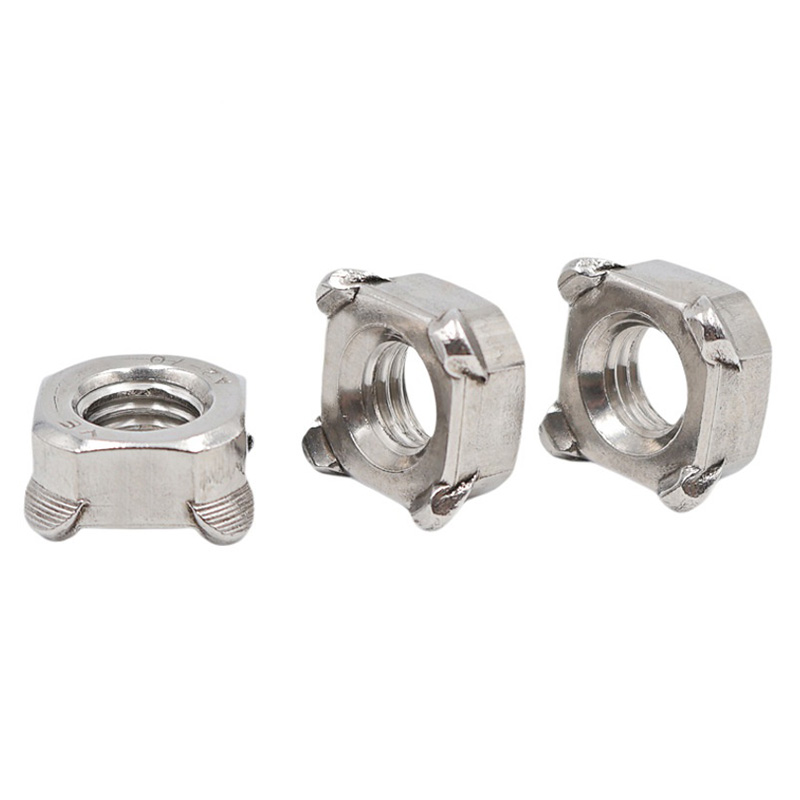

M8 Square Weld Nut

Strukturell typ

M8 Square Weld Nut är uppdelad i två typer beroende på om den har en positioneringsstift eller inte: den stiftlösa typen och den stiftförsedda typen.

（1）Icke-piloterad

Beskrivning:

Fyrkantig form, med bredden på motsatta sidor är 14 mm. Bottenytan har fyra halvsfäriska svetsutsprång jämnt fördelade i de fyra hörnen, utan styrstift. Bottenytan är platt, med en specifikation på M8 × 1,25 och en precision på 6H.

Arbetsprincip:

Under svetsning uppnås positionering genom lokaliseringsstiften på den nedre elektroden eller de fyrkantiga hålen på arbetsstycket. De fyra utsprången smälter samtidigt under motståndssvetsning och bildar en enhetlig svetskärna.

Tillämpliga scenarier:

När det redan finns en M8 fyrkantssvetsmutter i det fyrkantiga hålet på arbetsstycket eller när positioneringen är tillförlitlig,

manuell svetsning eller halvautomatisk svetsteknik kan användas.

Detta är lämpligt för kostnadskänsliga applikationer med låga krav på positioneringsnoggrannhet.

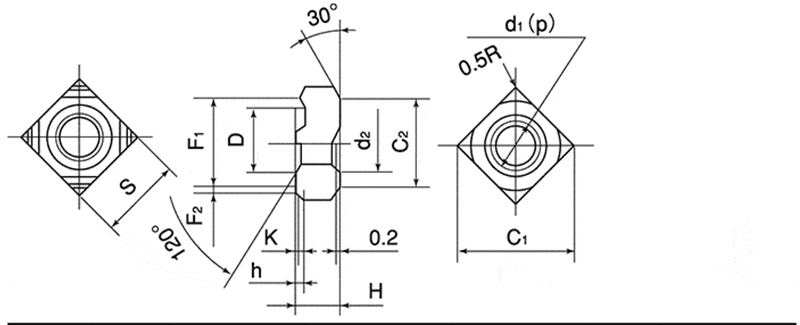

M8 Square Weld Nut

d	p	S		H		h		K	D
Nominell Diameter	Tonhöjd	BasicDimension	Tolerans	BasicDimension	Tolerans	BasicDimension	Tolerans	BasicDimenson(Ungefärlig)	BasicDimension	Tolerans
M4	0.7	9.0	0一0,2	3.2	±0,15	0.8	0一0,2	0.2	7.0	一0.1一0.3
M5	0.8	10.0		4.0		0.8		0.2	7.0
M6	1.0	11.0		5.0		0.8		0.2	9.0
M8	1.25	13.0		6.0	±0,2	0.8		0.2	11.0

（2） Piloterad

Beskrivning:

Formen är kvadratisk, med bredden på motsatta sidor vanligtvis kvar på 14 mm. De fyra hörnutsprången på bottenytan tillsammans med mittstyrtappen finns. Diametern på styrstiftet är vanligtvis 9,6 mm eller 11,6 mm (beroende på kundens krav). Höjden på styrstiftet är 1,5 mm, 2,0 mm eller 2,5 mm, vilket motsvarar tjockleken på basmaterialet. Gängan är M8 × 1,25, med en precision på 6H.

Arbetsprincip:

Styrstiftet sätts in i det förborrade positioneringshålet på arbetsstycket för att uppnå exakt positionering och förhindra att M8 Square Weld Mutter förskjuts under svetsning. Samtidigt blockerar styrstiftet också effektivt svetsstänken från att komma in i det gängade hålet i viss utsträckning.

Tillämpliga scenarier:

Automatiserad robotsvetslinje (med höga positioneringskrav)

När arbetsstycket inte har några fyrkantiga hål och är placerat enbart med runda hål

Tillämpningar där svetsslagg måste förhindras från att blockera gängorna
