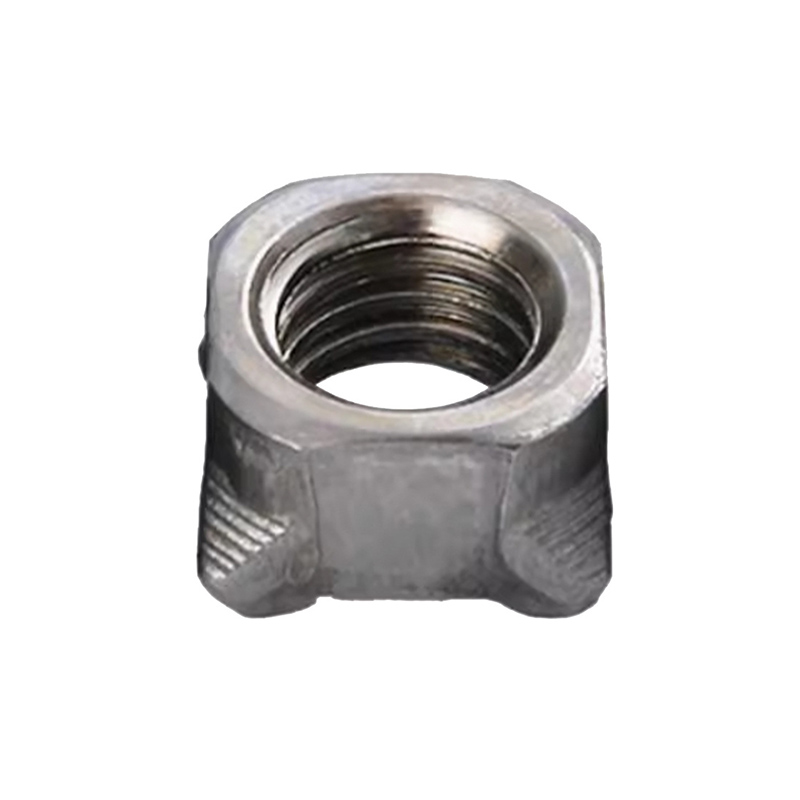

M10 fyrkantssvetsad mutter

xiaoguo® M10 Bulk fyrkantssvetsad mutter är tillverkad för att vara kompatibel med en mängd olika svetsparametrar, vilket möjliggör snabb fixering på arbetsstycket, minskar installationstiden och förbättrar den totala arbetseffektiviteten.

Modell:Q 371-1999

Skicka förfrågan

Produktbeskrivning

Kvalitetskontroll

Kärnan i kvalitetskontrollen för M10 Square Welded Nut ligger i att säkerställa att de fysiska egenskaperna hos själva muttern uppfyller standarderna och att den kan bilda en stark och pålitlig svetsförbindelse med plåten.

【1】 Följ standarden

Det första steget i kvalitetskontroll är att följa relevanta standarder. M10 fyrkantsvetsad mutter följer huvudsakligen DIN 928-standarden och den inhemska fordonsindustristandarden QC/T 863-2011.

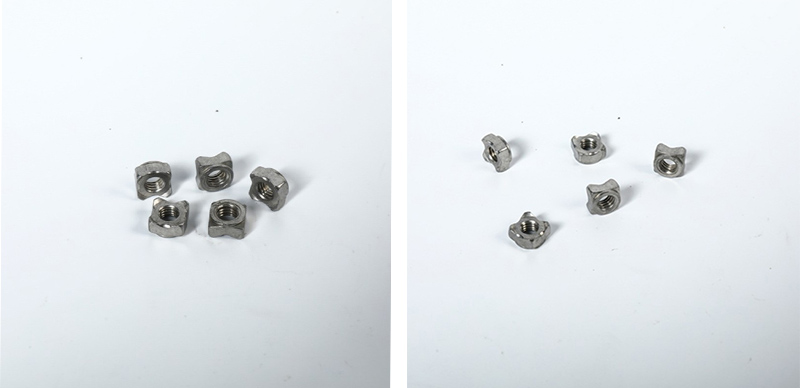

M10 Square Welded Nut

【2】 Kvalitetskontroll av råvaror

（1） Analys av kemisk sammansättning: Nyckeln till svetsprestanda ligger i kolhalten, som måste kontrolleras under 0,25 %. Det vanligaste materialet är lågkolhaltigt stål.

（2） Ytkvalitetsinspektion: Kontrollera om det finns några sprickor, veck eller andra defekter på ytan av råvarorna för att säkerställa att den efterföljande kalla rubrikprocessen fortskrider smidigt.

【3】 Kvalitetskontroll av produktionsprocessen

（1） Formning av kall rubrik: Det är nödvändigt att säkerställa att nyckelmåtten, såsom bredd och höjd på de motsatta sidorna av M10-muttern, överensstämmer med kraven i ritningarna och DIN 928-standarden. I synnerhet måste konsistensen av höjden, formen och fördelningsläget för de fyra svetsutsprången i botten garanteras.

（2）Gappningsbearbetning: 100 % inspektion av gängorna på varje M10 fyrkantsvetsad mutter utförs med hjälp av mätblock för att säkerställa att de uppfyller kraven för 6H precisionsgrad.

（3）Värmebehandling: För att uppfylla kraven för höghållfasta kvaliteter som 8 eller 10 måste härdnings- och härdningsprocesser utföras för att muttrarna ska kunna uppnå önskad styrka.

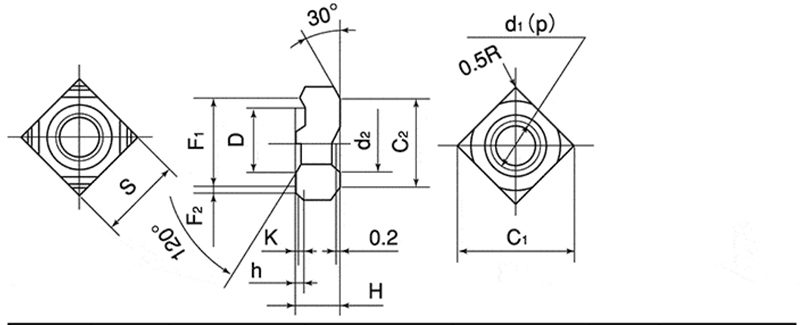

M10 Square Welded Nut

d	p	S		H		h		K	D
Nominell Diameter	Tonhöjd	BasicDimension	Tolerans	BasicDimension	Tolerans	BasicDimension	Tolerans	BasicDimenson(Ungefärlig)	BasicDimension	Tolerans
M4	0.7	9.0	0一0,2	3.2	±0,15	0.8	0一0,2	0.2	7.0	一0.1一0.3
M5	0.8	10.0		4.0		0.8		0.2	7.0
M6	1.0	11.0		5.0		0.8		0.2	9.0
M8	1.25	13.0		6.0	±0,2	0.8		0.2	11.0

【4】 Slutlig produktinspektion

（1） Utseende- och storleksinspektion: Genom visuell inspektion eller automatisk bildscreening elimineras defekta produkter med ytsprickor, grader, rost etc. Nyckeldimensioner inspekteras med hjälp av verktyg som bromsok och mikrometrar för att säkerställa att de ligger inom toleransintervallet.

（2）Mekaniskt prestandatest: M10 fyrkantsvetsad mutter måste kunna motstå den garanterade belastningen som specificeras av standarden utan att orsaka att gängan lossnar eller går av.

（3）Hårdhetstest: Hårdheten mäts med en Rockwell eller Vickers hårdhetstestare.

（4） Inspektion av ytbehandling: För ytbehandlingar som galvanisering och Dacromet måste tjockleken på beläggningen testas och saltspraytester bör utföras regelbundet.
