Ankare U Bolt

Den kinesiska leverantören Xiaoguo® ankare U-bult kommer i ett brett utbud av specifikationer, som täcker allt från DN10 (2 mm) till DN600 (24 tum), som uppfyller alla fullstorlekskrav. Oavsett om det är små vattenrör och elektriska ledningar eller stora industrirör kan du välja kostnadseffektivt ankare U-bult.

Skicka förfrågan

Produktbeskrivning

Produktdefinition och kärnfunktion

ankare U-bult, även känd som markankare U-bult eller förinstallerad U-bult, är en typ av förankringsfäste formad som bokstaven "U". Den har långa gängor i båda ändar och är vanligtvis förinstallerad i betongfundamentet eller förs genom stålkonstruktionens bas. Den kombineras med brickor och muttrar för att ordentligt fixera utrustning, pelare, rörstöd etc. på betong- eller stålkonstruktionens fundament.

Kärnfunktion

Det är en viktig förankringskomponent som används inom områden som konstruktion, broar, kraft och petrokemikalier för att uppnå stela anslutningar mellan utrustning och fundament. Dess huvudsakliga funktion är att på ett säkert sätt överföra lasterna (spänning, tryck, skjuvkraft, böjmoment) av den övre strukturen till betongfundamentet eller marken. Till skillnad från vanliga expansionsbultar är denna produkt installerad på ett förgrävt sätt. Den placeras inuti formen innan betongen gjuts och bildar ett oåterkalleligt permanent ankare efter betongen härdar.

Anchor U Bolt

Vanliga material

Nedan är listan över vanliga material för ankare U-bult som vi har sammanfattat för dig, vilket är bekvämt för dig att bläddra i.

Materialtyp	Kvalitet	Prestationsnivå uppnåbar	Kärnfunktioner	Tillämpliga scenarier
Kolstål	Q235 / A36	Betyg 4.8	Relativt ekonomisk och mångsidig, lätt att bearbeta	Allmän konstruktion, lätta utrustningsfundament, räckesfixering
Kolstål	45# / 1045	Betyg 8.8	Måttlig styrka, bra heltäckande prestanda	Industriell utrustningsfundament, krafttorn, rörstöd
Legerat stål	40Cr / 5140	10,9 betyg	Hög hållfasthet, utmattningsbeständighet	Tung utrustning, dynamisk lastfundament, vindkraftstorn
Legerat stål	35CrMo / 4135	10,9/12,9 betyg	Beständig mot låg temperatur, rostskydd	Petrokemisk industri, högtryckskärlsfundament, kalla regioner
Rostfritt stål	304 / A2	A2-70	Allmän korrosionsbeständighet	För livsmedelsfabriker, vattenbehandling, allmänna utomhusapplikationer
Rostfritt stål	316 / A4	A4-70 / A4-80	Utmärkt motståndskraft mot havsvatten och kemikalier	För offshoreplattformar, kustkraftverk, kemiska anläggningar, simbassängutrustning
Varmförzinkat kolstål	Q235 / 45# + HDG	4,8/8,8 betyg	Utomhus långvarig rostskydd	broar, motorvägsräcken, kommunikationstorn, solcellsstöd

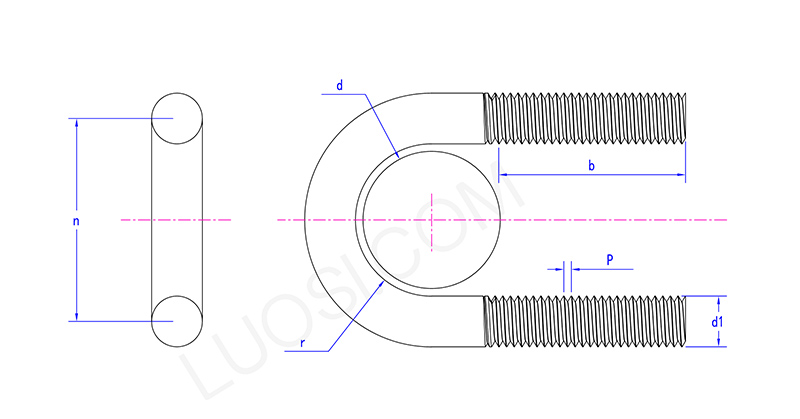

Anchor U Bolt

mån	Φ60	Φ76	Φ83	Φ89	Φ102	Φ108	Φ114	Φ133	Φ140	Φ159	Φ165
d1	M12	M12	M12	M12	M16	M16	M16	M16	M16	M16	M16
n	76	92	98	104	122	128	134	154	160	180	186
P	1.75	1.75	1.75	1.75	2	2	2	2	2	2	2
r	32	40	43	46	53	56	59	69	72	82	85

Produkttyp

Beroende på installationsmetod och form är ankarets U-bult huvudsakligen uppdelad i följande typer:

Plain Embedded U-bult: Inbäddad direkt i betongen, med den gängade änden stickande ut över basytan. Den används för att fixera stålpelare och utrustningsbaser. Det är den vanligaste formen.

U-bult med krokändar: De gängade ändarna är dessutom böjda 90° eller 180°.

U-bult med platt botten: Botten på den U-formade delen är rak, inte bågformad. Den används för att fixera komponenter med fyrkantigt tvärsnitt eller för installationer som behöver vara i nära kontakt med stålplåtens bottenyta.

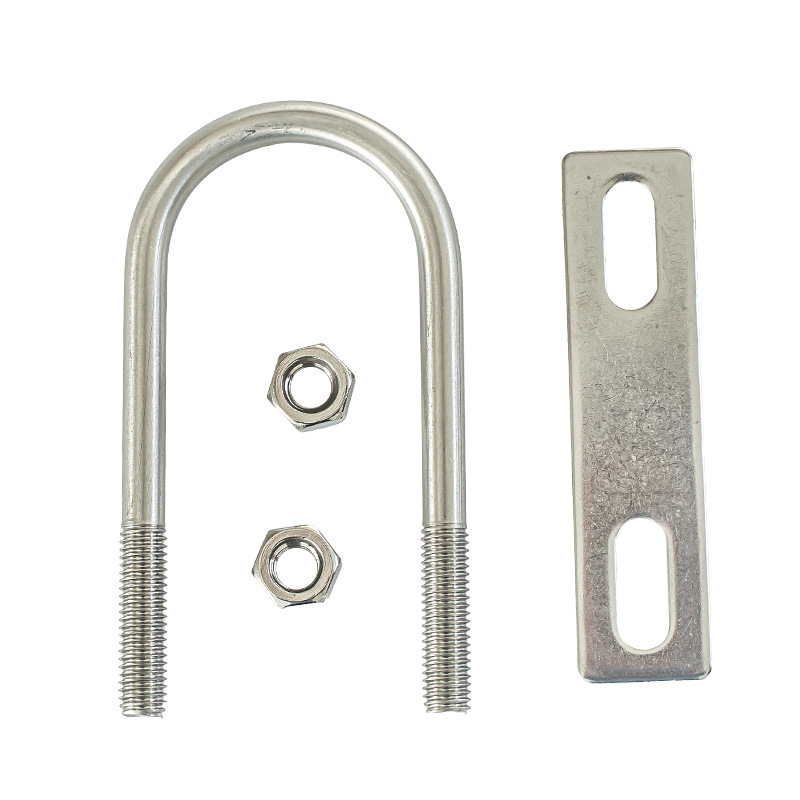

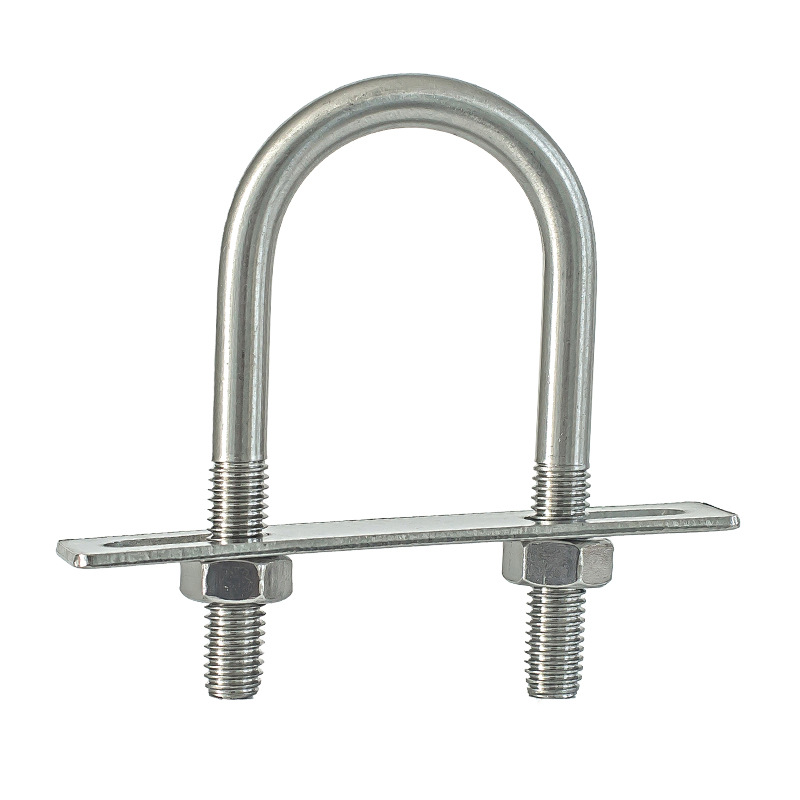

Genomgående bult Typ U-bult: Denna U-formade bult passerar genom de reserverade hålen i stålkonstruktionens bas, med båda ändar exponerade. Den kombineras med övre och undre muttrar för att uppnå fastspänning, och används ofta för löstagbara anslutningar eller scenarier som kräver höjdjustering.

Olika ben U-bult: Ben av olika längd. Används för installation på lutande grundytor eller i speciella strukturer som kräver asymmetrisk fixering.
