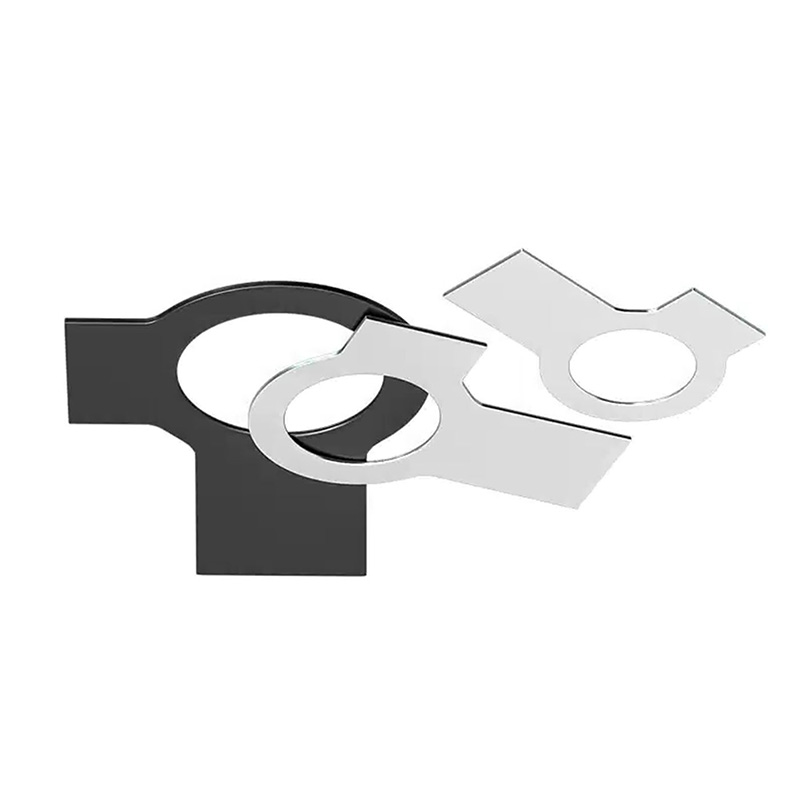

Flikbrickor Med Lång Flik Och Vingar

Tabbrickorna med långa flikar och vingar tillverkade av Xiaoguo®-fabriken har extremt hög tillförlitlighet när det gäller anti-lossningsfunktion. Även under kontinuerliga vibrationer och stötförhållanden kan de bibehålla ett bra låsläge.

Skicka förfrågan

Produktbeskrivning

Funktionsprincipen för flikbrickor med långa flikar och vingar är baserad på ren mekanisk låsning, snarare än friktion eller elasticitet. Kärnmekanismen är att böja de två öronstyckena och därigenom fysiskt förhindra muttern (eller bulthuvudet) från att rotera i förhållande till arbetsstycket.

【1】 Specifikt arbetebehandla

（1）Normal installation, med reserverade öronflikar

Placera flikbrickorna med lång flik och vingar på bulten och dra sedan åt muttern. Vid denna tidpunkt förblir båda öronflikarna raka och har inte böjts.

（2）Böj de korta öronen och lås muttrarna

Använd en tång för att böja de korta öronen uppåt, så att de fäster tätt mot ena sidan av muttern. De korta öronen ska vila mot mutterns plan för att förhindra att den roterar.

（3）Böj de långa öronen och fixera flikbrickorna med långa flikar och vingar

Böj de långa öronen nedåt eller åt sidan, så att de kan greppa arbetsstyckets kant, sätta in i slitshålen på arbetsstycket eller vila mot det fasta utsprånget.

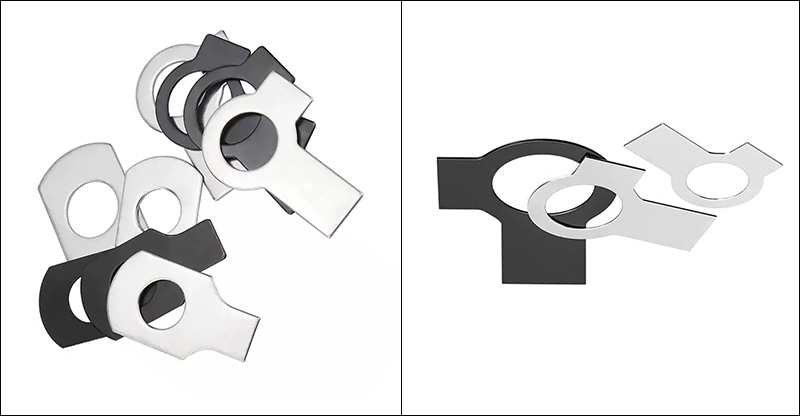

Tab Washers With Long Tab And Wings

【2】 Bestämning av slutlig effekt

Långt öra fäste brickan på arbetsstycket och säkerställde att brickan inte kunde rotera.

De korta öronen låser muttern och brickan ihop, och muttern kan inte heller rotera.

Eftersom ingen relativ rörelse kan uppstå mellan brickan och muttern är bultanslutningen helt låst.

【3】 Skillnaden från friktionsbaserade anti-lossningsmekanismer

Friktionslås: Det förhindrar rotation genom att skapa motstånd. Vibrationer kan övervinna detta motstånd och orsaka att den lossnar.

Flikbrickor med långa flikar och vingar: Med hjälp av direkt fysisk störning, så länge som örondelen inte är böjd eller skadad, kommer muttern absolut inte att rotera. Denna låsmekanism påverkas inte av vibrationer, smörjning eller temperaturförändringar.

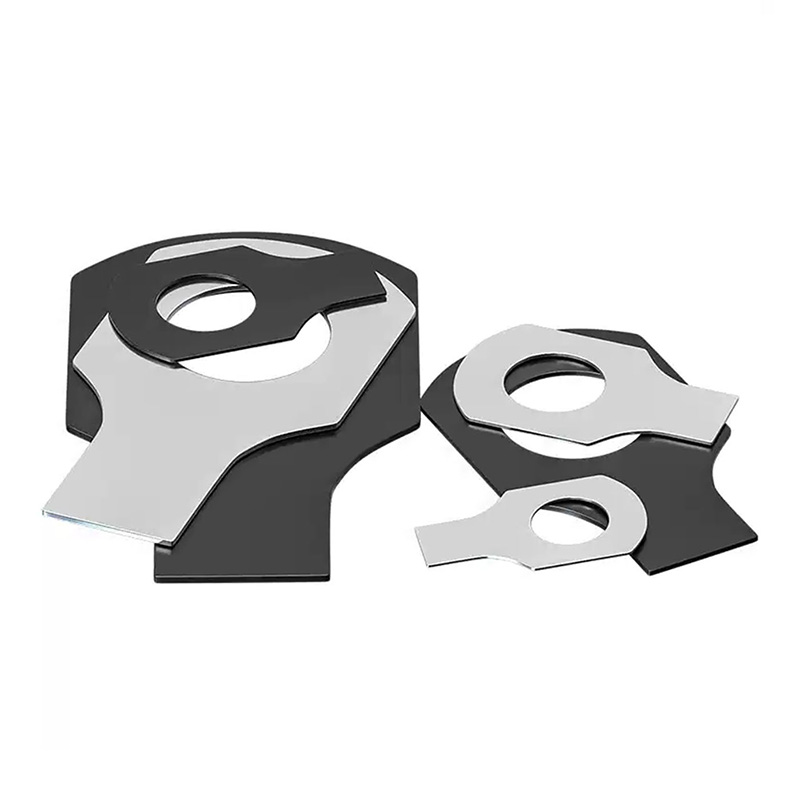

Tab Washers With Long Tab And Wings

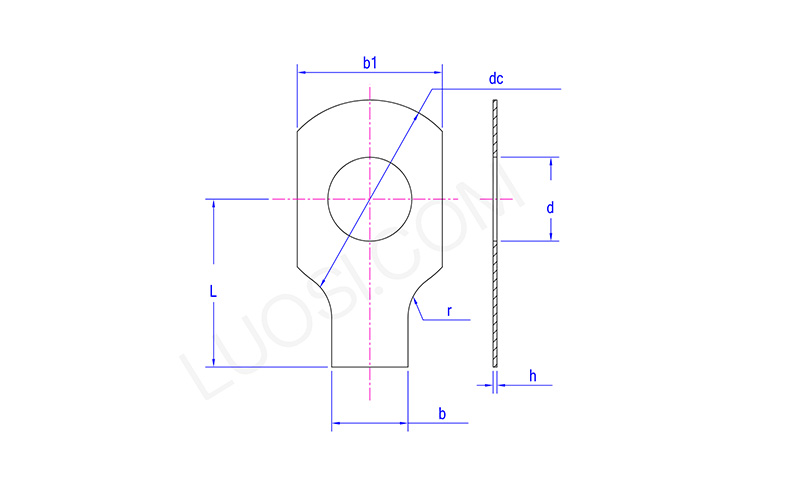

mån	φ3	φ 4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
d max	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
d min	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
dc max	10	14	17	19	22	26	32	32	40	45	45
dc min	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
L min	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
L max	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
b1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10
