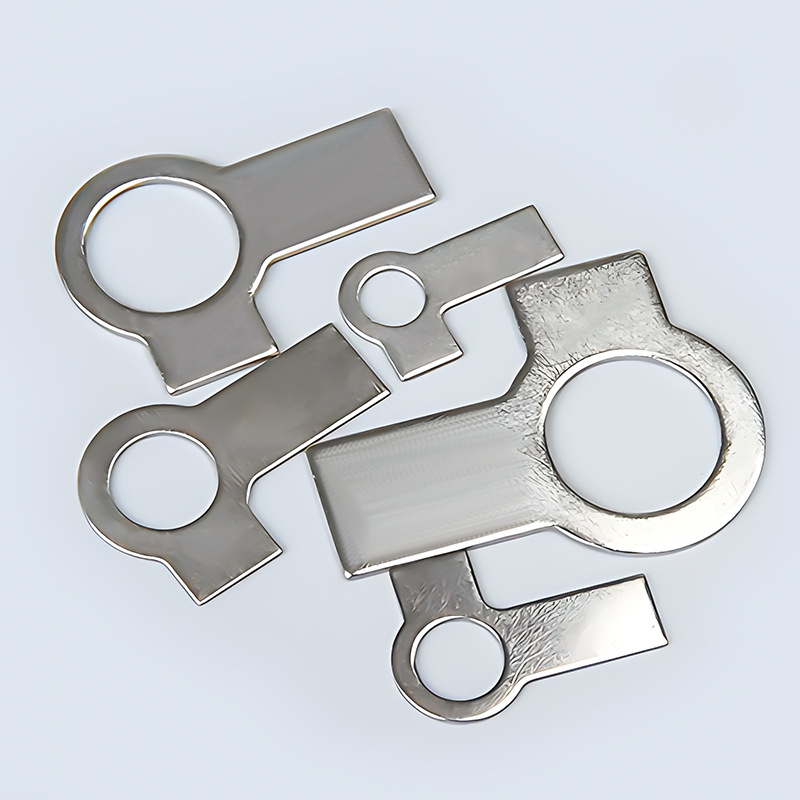

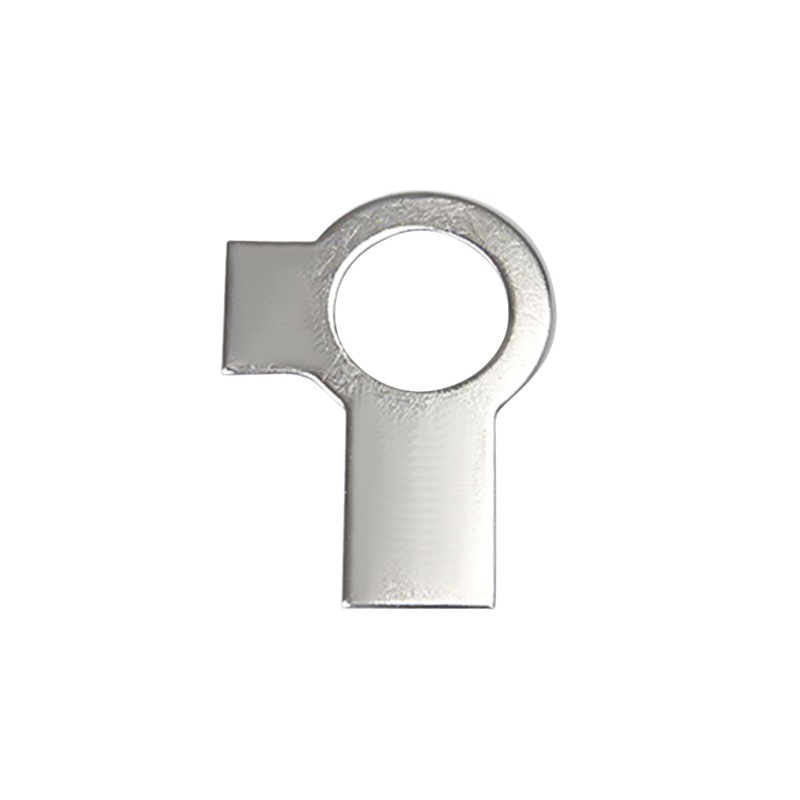

Svarta stålflikbrickor med lång flik och vinge

De svarta stålfliksbrickorna med lång flik och vinge tillverkade av Xiaoguo®-fabriken har en enkel struktur som är lätt att använda och använda. Under installationen behövs endast en vanlig skiftnyckel och inga extra verktyg krävs.

Skicka förfrågan

Produktbeskrivning

Installationen av de svarta stålfliksbrickorna med lång flik och vinge innebär fyra enkla steg. Följ följande sekvens för drift för att säkerställa en säker låseffekt.

【1】 Verktyg

Skiftnyckel (används för att dra åt muttrar eller bultar)

Tång med spets eller platt tång (används för att böja öronbitarna)

(Valfritt) Hammer + Phillips skruvmejsel (för tjockare brickor)

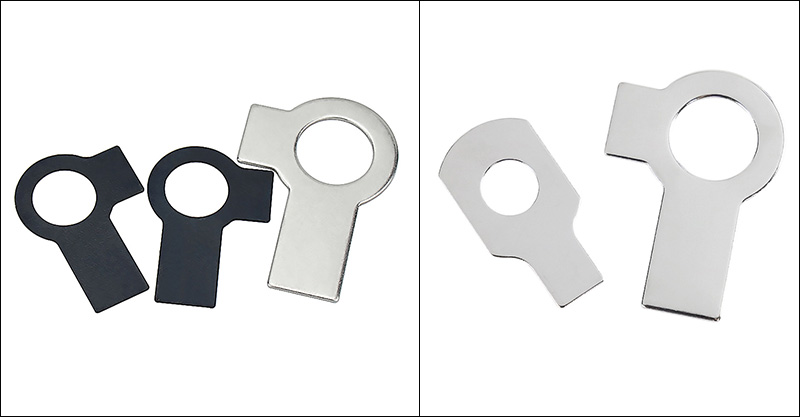

Black Steel Tab Washers With Long Tab and Wing

【2】 Installationssteg

（1） Montera brickan

För bulten genom hålet på arbetsstycket. Sätt de svarta stålfliksbrickorna med lång flik och vinge på bulten, håll både den långa fliken och den korta fliken vända utåt. Se till att brickan ligger plant mot ytan. Skruva på muttern för hand, dra inte åt den helt ännu.

（2） Dra åt muttern

Använd en skiftnyckel för att fästa muttern tills den når det erforderliga vridmomentet.

（3）Böj den korta fliken

Ta tag i den korta fliken med en tång och vik den uppåt. Böj den hårt mot mutterns ena plana sida.

（4）Böj den långa fliken

Använd en tång för att böja den långa fliken nedåt eller åt sidan. Vik in den i spåret på delen eller böja den ordentligt mot delens kant.

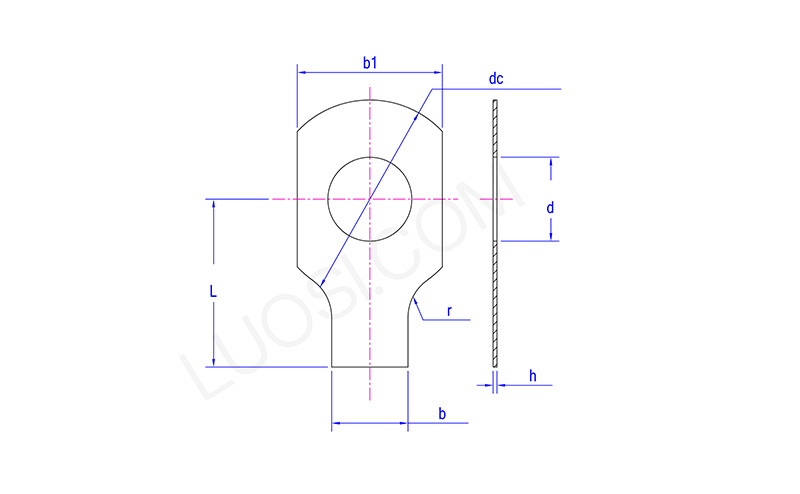

Black Steel Tab Washers With Long Tab and Wing

mån	φ3	φ 4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
d max	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
d min	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
dc max	10	14	17	19	22	26	32	32	40	45	45
dc min	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
L min	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
L max	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
b1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10

【3】 Installationsinspektion

De korta öronen är tätt fästa i mutterns plan, vilket förhindrar att muttern roterar.

De långa öronen är stadigt fixerade och de svarta stålfliksbrickorna med lång flik och vinge kan inte rotera i förhållande till arbetsstycket.

Båda öronbitarna har inga sprickor och ingen överdriven böjning eller skada.

【4】 Anmärkningar för uppmärksamhet

（1）Engångsbruk: Efter installationen är öronstyckena permanent böjda. Vid borttagning ska de rätas ut genom att hamra eller skära. De svarta stålfliksbrickorna med lång flik och vinge kan inte återanvändas.

（2）Böj inte för mycket: Upprepade böjningar eller överdrivna böjningsvinklar kan göra att roten på örondelen går sönder och förlorar sin låsfunktion.

（3）Få det inte fel: de korta öronen ska alltid peka uppåt och de långa öronen ska peka nedåt.
