Flikbrickor Med Lång Och Kort Flik

Tabbrickorna med långa och korta flikar som tillverkas av Xiaoguo®-fabriken är låsta mekaniskt snarare än genom friktion. Den mekaniska låsningen förhindrar i grunden rotation och låseffekten är mycket tydlig.

Skicka förfrågan

Produktbeskrivning

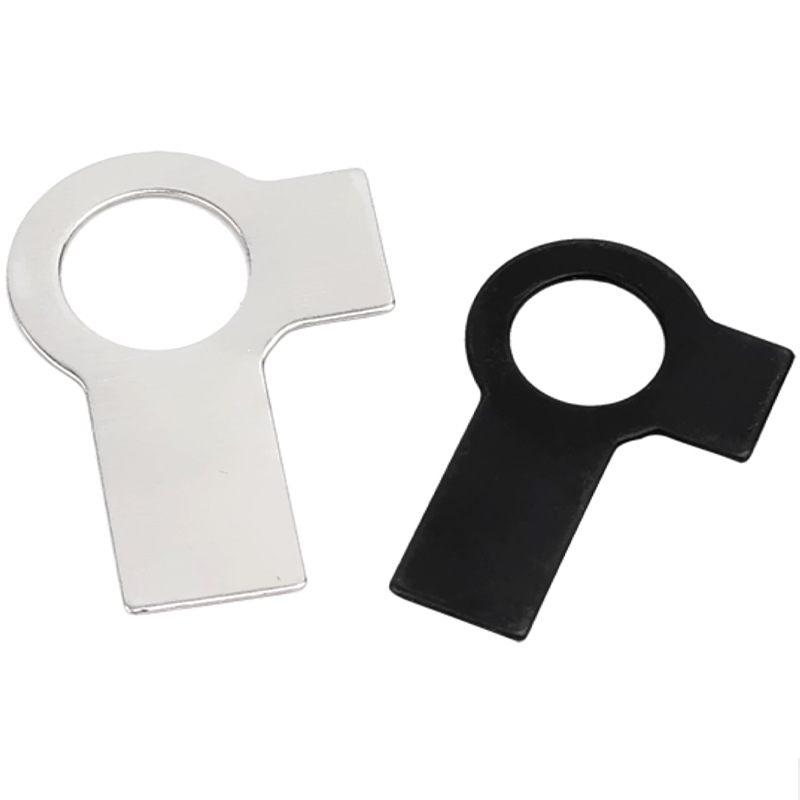

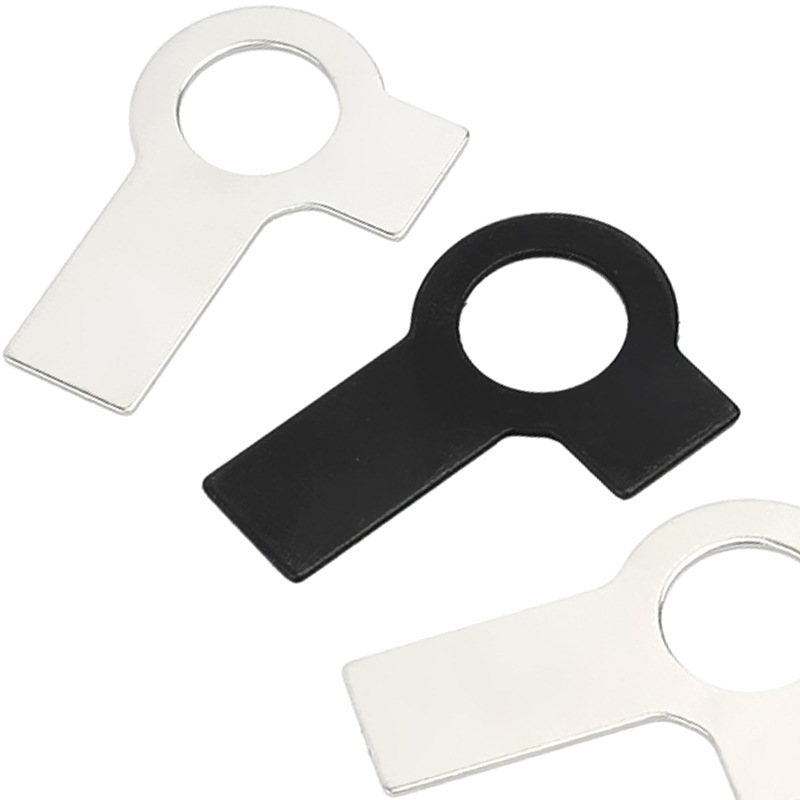

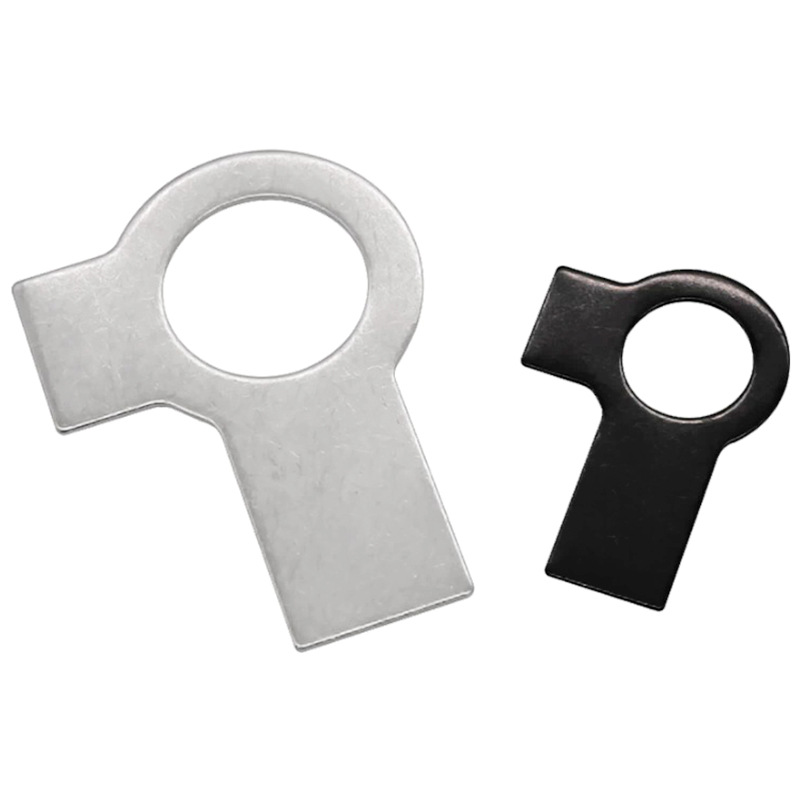

Tabbrickorna med lång och kort flik, som överensstämmer med DIN 463 mekanisk låsring, är en i ett stycke, rent mekanisk låsande anti-lossningsring. Den är formad genom en enda formgjutningsprocess, med en lång örondel och en kort örondel, där de två öronstyckena bildar en vinkel på ungefär 90°. Den används för sexkantiga bultar / muttrar, för att uppnå anti-lossning genom böjning av den ena långa och ena korta örondelen, och är lämplig för högvibrationer, dynamisk belastning och termisk expansion och kontraktion. Denna struktur kan helt förhindra den relativa rotationen av muttern eller bulten, vilket uppnår tillförlitlig mekanisk låsning.

< style="text-align:center;"> Tab Washers With Long And Short Tab

Strukturella egenskaper

De strukturella egenskaperna hos flikbrickor med lång och kort flik är följande:

（1）Integrerad stansning

Hela Tab-brickorna med lång och kort flik är gjord av en enda metallplåt genom kallstämplingsprocessen. Det finns ingen svetsning eller ytterligare komponenter, vilket resulterar i en enkel struktur, hög hållfasthet och låg kostnad.

（2） Design med dubbla öron (en lång och en kort)

Huvuddelen av flikbrickorna med lång och kort flik är cirkulär och två öronstycken sträcker sig utåt längs den yttre kanten:

Kort flik: Kort i längd

Lång flik: Längre i längd

De två öronbitarna bildar en vinkel på ungefär 90 grader med varandra.

（3）Det finns en stressfrigörande struktur vid roten av örondelen.

Vid anslutningspunkten mellan hörluren och den cirkulära kroppen är rundade hörn eller lätt breddsammandragning utformade för att minska stresskoncentrationen under böjning och förhindra att hörluren går sönder.

（4）Cylindrisk kropp

Tjockleken på kroppen är enhetlig. Det finns inga tänder eller lutande ytor på kroppen, och ytan är vanligtvis slät.

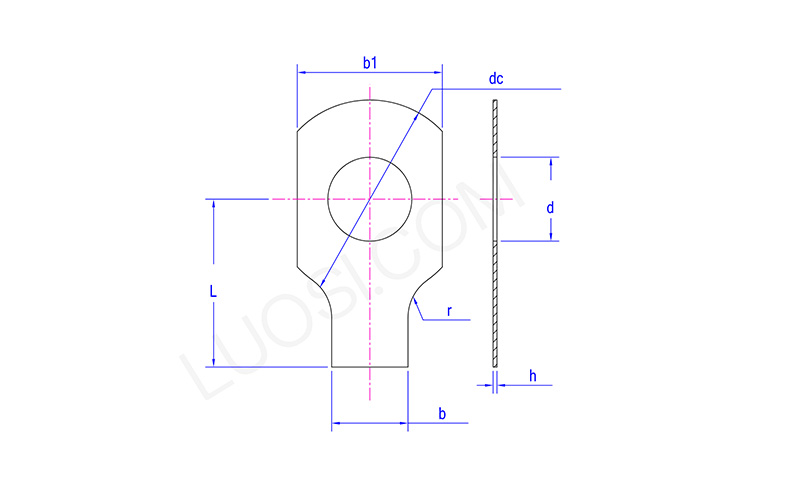

< style="text-align:center;"> Tab Washers With Long And Short Tab

mån	φ3	φ 4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
d max	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
d min	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
dc max	10	14	17	19	22	26	32	32	40	45	45
dc min	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
L min	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
L max	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
b1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10
