Split Ring Lock Bricka

När många kunder köper Xiaoguo® Split Ring Lock Bricka rekommenderar vi vanligtvis att de även lägger till platta brickor. Detta kommer effektivt att öka ytan och förhindra att arbetsstyckets yta skadas. Vi kommer att förse dig med en professionell matchningslösning.

Skicka förfrågan

Produktbeskrivning

I industriella tunga maskiner är Split Ring Lock Bricka ett vanligt sätt att förhindra att bultar lossnar. När du drar åt fästet, pressas den delade låsbrickan platt. Den studsar tillbaka naturligt och skapar en kontinuerlig yttre kraft. Samtidigt skär dess vassa kanter in i metallytan, vilket förhindrar att bulten skakar loss med tiden.

【1】 Kärnfördel

（1） Den håller bultarna stadigt på plats med kontinuerligt tryck och ytgrepp.

（2） Enkel att installera och inga specialverktyg krävs.

（3） Passar de flesta vanliga bultar och muttrar. Den är gjord enligt vanliga standarder som DIN 127, vilket gör lagerhanteringen enkel.

（4） Split Ring Lock Bricka har hög hållbarhet. De värmebehandlas för att nå en hårdhet på 370–470 HV. Detta låter dem stå emot hårt tryck och frekventa vibrationer på tunga maskiner, vilket säkerställer lång livslängd.

(5) Du kan välja olika ytfinish, som standard zinkplätering eller en zink-aluminiumbeläggning (Dacromet). På så sätt får du rätt nivå av rostskydd för de förhållanden som tvättmaskinen kommer att möta.

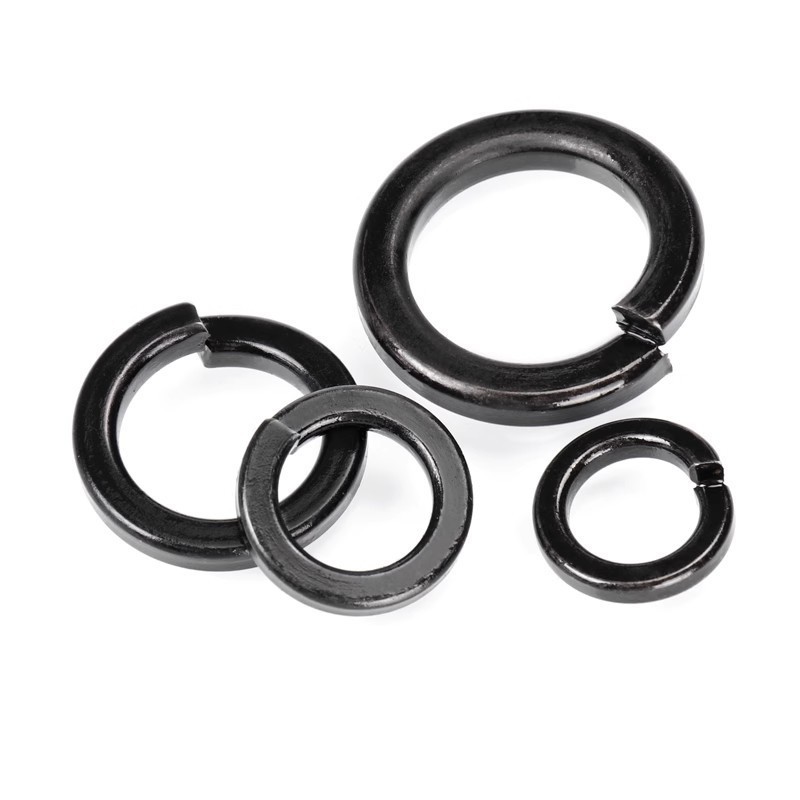

Split Ring Lock Washer

【2】 Applikationsexempel

(1) Strimlare och krossar – I denna typ av utrustning används brickorna på viktiga bultar för att förhindra att de lossnar på grund av obalanserad spinning och konstant vibration.

(2) Tungt mobilt maskineri – För entreprenadutrustning som grävmaskiner hjälper denna Split Ring Lock Bricka att sprida ut de dynamiska lasterna och hålla de viktigaste anslutningspunkterna täta.

(3) Energi- och gruvutrustning – Dessa brickor passar för vindkraftverk, solenergianläggningar och andra ren energiutrustning, såväl som tunga gruvmaskiner. De fäster bultarna ordentligt och förblir låsta även vid frekventa vibrationer och värmeexpansion.

(4) Allmänna maskiner – Används i stor utsträckning på pumpar, kompressorer och vanliga mekaniska delar. De kan hantera utrustningsvibrationer och yttre krafttryck i daglig drift.

【3】 Installationstips

När du installerar, placera den delade ringlåsbrickan mellan bulten, skruven eller muttern och den del du säkrar. Se bara till att dess vassa kant ligger rakt mot metallytan. Dra sedan åt den till vridmomentspecifikationen för att få en bra passform. Dessa brickor är endast avsedda för engångsanvändning – återanvänd dem inte. Om du gör det sjunker klämkraften, vilket kan orsaka säkerhetsproblem och göra det mindre effektivt.

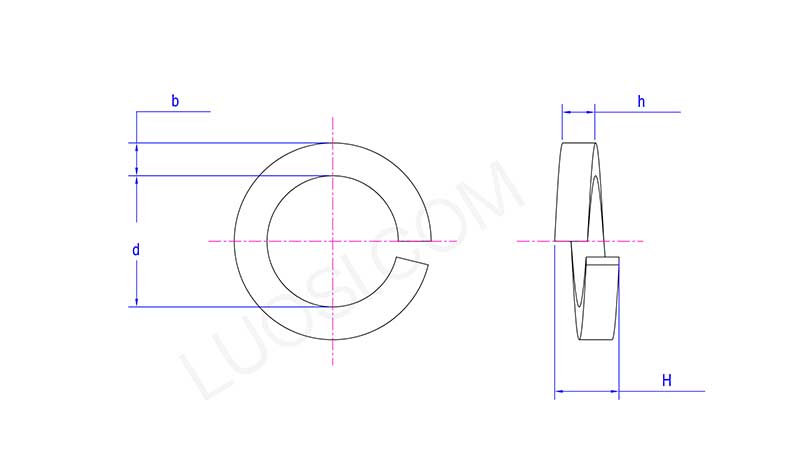

Split Ring Lock Washer

mån	φ18	φ20	φ22	φ2 4	φ27	φ30	φ33	φ36	φ39	φ42	φ45
d min	18.2	20.2	22.5	24.5	27.5	30.5	33.5	36.5	39.5	42.5	45.5
d max	19.04	21.04	23.34	25.5	28.5	31.5	34.7	37.7	40.7	43.7	46.7
b min	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
b max	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
h min	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
h max	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
H min	9	10	11	12	13.6	15	17	18	20	21	22
H max	11.25	12.5	13.75	15	17	18.75	21.25	22.5	25	26.25	27.5
