DIN 137A Specifikationer Böjda fjäderbrickor

Arbetsprincipen för DIN 137A Specifikationer Böjda fjäderbrickor är baserad på den elastiska deformationen av metall.

（1）Fri tillstånd (ej installerat)

Specifikationer för DIN 137A Böjda fjäderbrickor är inte platt i sitt naturliga tillstånd utan har en bågformad utbuktning (enkelvåg) eller flera vågor (flera vågor). Vid denna tidpunkt har den en naturlig höjd H, som är större än tjockleken t på packningen.

（2）Kompressionsprocess (dra åt bultarna)

När bultarna eller muttrarna är åtdragna, är brickorna inklämda mellan bulthuvudet/muttern och arbetsstycket. När åtdragningskraften ökar blir den bågformade eller vågiga formen gradvis tillplattad.

Under monterings- och åtdragningsprocessen pressar den nedre delen av bulten den bågformade strukturen platt, vilket gör att brickan genererar elastisk returspänning.

（3）Underhålla förspänningen (arbetsläge)

Efter att DIN 137A-specifikationerna böjda fjäderbrickor är tillplattade vill den alltid återgå till sin ursprungliga bågform. Denna återställande kraft omvandlas till en kontinuerlig axiell dragkraft som pressar mot bulthuvudet och arbetsstyckets yta.

Efter att åtdragningen är klar upprätthåller brickan en kontinuerlig omvänd elastisk spänning och pressar konstant mot bultens huvud och ytan på den anslutna komponenten.

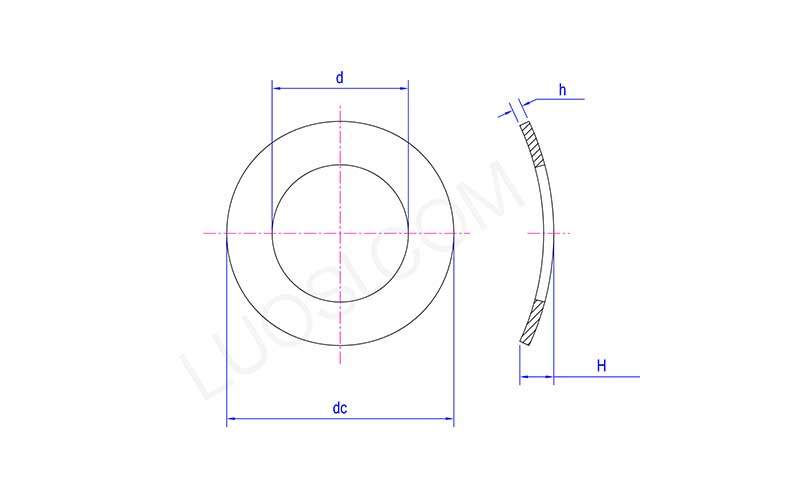

mån	ɸ2	ɸ2,5	ɸ3	ɸ4	ɸ5	ɸ6	ɸ8	ɸ10
d min	2.2	2.7	3.2	4.3	5.3	6.4	8.4	10.5
d max	2.45	2.95	3.5	4.6	5.6	6.76	8.76	10.93
dc min	4.2	5.2	5.7	7.64	9.64	10.57	14.57	17.57
dc max	4.5	5.5	6	8	10	11	15	18
H min	0.5	0.55	0.65	0.8	0.9	1.1	1.7	2
H max	1	1.1	1.3	1.6	1.8	2.2	3.4	4
h	0.3	0.3	0.4	0.5	0.5	0.5	0.5	0.8

Anpassad DIN 137A Specifikationer Böjda fjäderbrickor

Xiaoguo® låter dig anpassa DIN 137A Specifikationer Böjda fjäderbrickor som du behöver. Du kan ändra storlek, antal vågor, material, ytfinish eller till och med förpackningen. På så sätt passar varje bricka exakt till din design.

（1） Innerdiameter ID / Ytterdiameter OD

Från M2 till M100 eller större kan både inner- och ytterdiametrar anpassas enligt ritningarna.

Precisionsinstrument liten storlek (M2–M5), tunga maskiner stor storlek (M36–M100)

（2）Tjocklek t

Vanligt område: 0,3 mm – 3,0 mm. För speciella krav kan den vara tunnare eller tjockare.

När lastkontroll och axialutrymme är kompakta.

（3） Material

Fjäderstål, rostfritt stål A2/A4, 17-7 PH, fosforbrons, berylliumkoppar, Inconel, etc.

Regelbunden hög elasticitet, rostsäker, hög temperatur/explosionssäker/icke-magnetisk

（4）Ytbehandling

Galvanisering, Dacromet-beläggning, Blackening, Fosfatering, Nickelplätering, Passivering, Trivalent krompassivering, etc.

Anti-rost, smörjning, isolering, förbättring av friktionskoefficient

（5）Förpackning

Plastpåsar + papperslådor, skräddarsydda etiketter, blandade förpackningssatser, små lådor för detaljhandel, streckkoder för ytterkartong, etc.
