Långvarig DIN137A böjd fjäderbricka

Den långvariga DIN137A böjda fjäderbrickan i Xiaoguo®-inventeringen kan tillhandahållas till intresserade kunder gratis som prover. Vi rekommenderar att kunderna först testar proverna för att säkerställa deras kvalitet och sedan lägger stora beställningar efter det, för att spara tid för justeringar.

Skicka förfrågan

Produktbeskrivning

Användning av långvarig DIN137A krökt fjäderbricka i motorer och transmissionssystem

I motor- och transmissionssystemen fungerar den långvariga DIN137A böjda fjäderbrickan som "dödaren av axiellt spel" och "väktaren av förspänningskraften".

【1】 Varför är långvarig DIN137A böjd fjäderbricka oumbärlig i motorer och transmissionssystem?

（1） Motorer och transmissioner stöter på några vanliga problem:

Värmeexpansion – När saker värms upp expanderar rotorn och axeln, vilket ändrar hur mycket spel lagren har.

Tillverkningstoleranser – Delar tillverkas inte perfekt, så de passar aldrig exakt. Det finns alltid en liten obalans.

Slitage – Med tiden slits lagerytor eller brickor långsamt ut, vilket skapar extra luckor där det inte borde finnas några.

Vibrationer och buller – När delar rör sig fram och tillbaka börjar lagren göra konstiga ljud och växlar kan slå in i varandra.

（2） Lösning för långvarig DIN137A böjd fjäderbricka:

Den använder en böjd eller vågig form, så när du trycker den platt fortsätter den att trycka tillbaka.

Kompensera automatiskt för ändringar i spelrum som orsakas av ovannämnda faktorer

Upprätthåll alltid rätt förspänning av lagren eller växlarna för att förhindra att de lossnar.

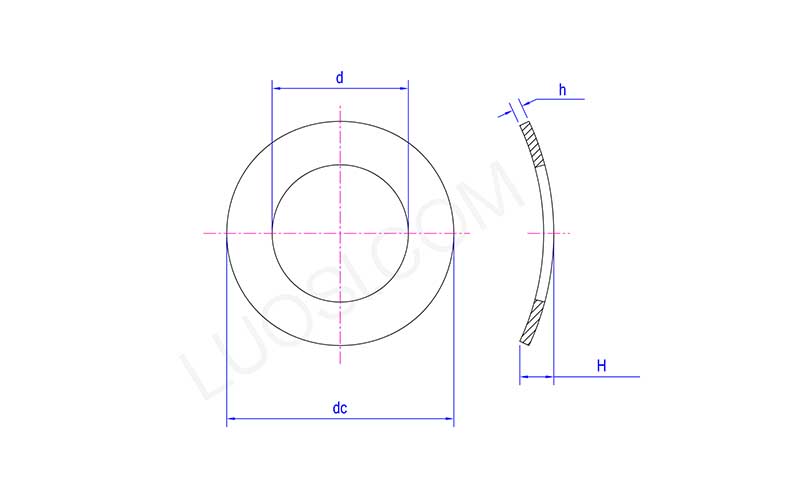

Long Lasting DIN137A Curved Spring Washer

mån	ɸ2	ɸ2,5	ɸ3	ɸ4	ɸ5	ɸ6	ɸ8	ɸ10
d min	2.2	2.7	3.2	4.3	5.3	6.4	8.4	10.5
d max	2.45	2.95	3.5	4.6	5.6	6.76	8.76	10.93
dc min	4.2	5.2	5.7	7.64	9.64	10.57	14.57	17.57
dc max	4.5	5.5	6	8	10	11	15	18
H min	0.5	0.55	0.65	0.8	0.9	1.1	1.7	2
H max	1	1.1	1.3	1.6	1.8	2.2	3.4	4
h	0.3	0.3	0.4	0.5	0.5	0.5	0.5	0.8

【2】 Typiska tillämpningsscenarier

（1） Liten DC-motor

Placera en långvarig DIN137A krökt fjäderbricka mellan lagrets yttre ring och gaveln.

Eliminera lagrets axiella spel, minska driftsljudet och förläng lagrets livslängd.

(2) Servomotorer

Sätt en jämn förspänning mellan de främre och bakre lagren. Det hjälper rotorn att hålla sig mer exakt på plats och minskar vibrationerna.

(3) Apparatmotorer (fläktar, tvättmaskiner)

Dessa vågbrickor trycker på lagren med ungefär 5 till 20 Newtons kraft. Det hindrar lagren från att flytta runt inuti huset och gör motorn tystare.

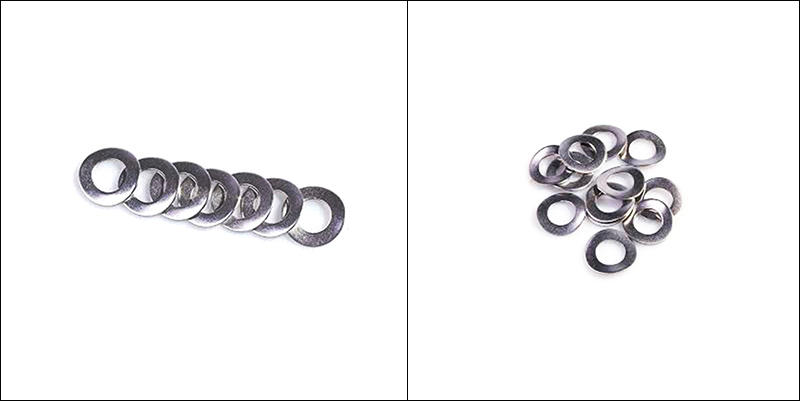

Long Lasting DIN137A Curved Spring Washer

FAQ

（1）F: Kan du göra en anpassad långvarig DIN137A böjd fjäderbricka som inte är standard?

A: Ja. Vi kan ändra innerdiameter, ytterdiameter, tjocklek och kurvhöjd baserat på din ritning eller ett prov. Vi kan även lägga till skräddarsydda märkningar och göra specialförpackningar vid behov.

(2) F: Fungerar det i högvibrerande motorer eller transmissionsdelar?

A: Ja, det gör jobbet. Den tar upp vibrationer när utrustningen körs, hanterar luckor från värmeexpansion och håller bulten åtdragen över tiden.

(3) F: Kan jag använda en böjd fjäderbricka med en höghållfast bult (grad 10.9 eller 12.9)?

S: Inte riktigt – det rekommenderas inte. Dessa brickor fungerar bäst med bultar klass 5,8 eller lägre.
