Precisionskonstruerad svetsbult för ansiktsprojektion

Precisionskonstruerad svetsbult för ansiktsprojektion används ofta i biltillverkning för effektiv och pålitlig montering. För Xiaoguo®s exporterade produkter är att uppfylla internationella standarder som ISO och DIN en prioritet, även för denna bult. Om du är intresserad, vänligen kontakta oss.

Modell:QC/T 599.1-1999

Skicka förfrågan

Produktbeskrivning

Precisionskonstruerade svetsbultar för ansiktsprojektion följer standardstorlekar och gängspecifikationer – som ISO-metriska gängor (M4, M5, M6, M8, M10) eller Unified-gängor (UNC/UNF). Viktiga mått inkluderar gängstorlek och längd, skaftdiameter, huvuddiameter och tjocklek, och viktigast av allt, formen på utsprången (hur höga de är, deras diameter, hur många det finns) på den del där bulten svetsas.

Produktfördelar

Sättet som utsprången är designade på en precisionskonstruerad svetsbult för ansiktsprojektion – som en ring runt den eller flera små stötar – spelar verkligen roll för att få konsekventa svetsar. Det finns standarddesigner som fungerar för de flesta vanliga användningsområden, men du kan också få skräddarsydda sådana.

I den skräddarsydda precisionsteknikytan är de utskjutande svetsbultarna professionellt kalibrerade och justerade för att exakt anpassa sig till olika materialtjocklekar och hållfasthetsstandarder. Även när de står inför svåra material som höghårda legeringar och spröda substrat, kan de säkerställa anslutningsstabilitet och strukturell säkerhet för att möta personliga tekniska behov.

mån	M5	M6	M8	M10
P	0.8	1	1.25	1.5
dk max	12.4	14.4	16.4	20.4
dk min	11.6	13.6	15.6	19.6
k max	2	2.2	3.2	4.2
k min	1.6	1.8	2.8	3.8
e max	2.25	2.75	2.25	2.75
e min	1.75	2.25	1.75	2.25
b max	3.3	4.3	5.6	6.3
b min	2.7	3.7	4.7	5.7
h max	0.8	0.9	1.1	1.3
h min	0.6	0.75	0.9	1.1
d1 max	10	11.5	14	17.5
d1 min	9	10.5	13	16.5
r max	0.6	0.7	0.9	1.2
r min	0.2	0.25	0.4	0.4
ett max	3.2	4	5	5

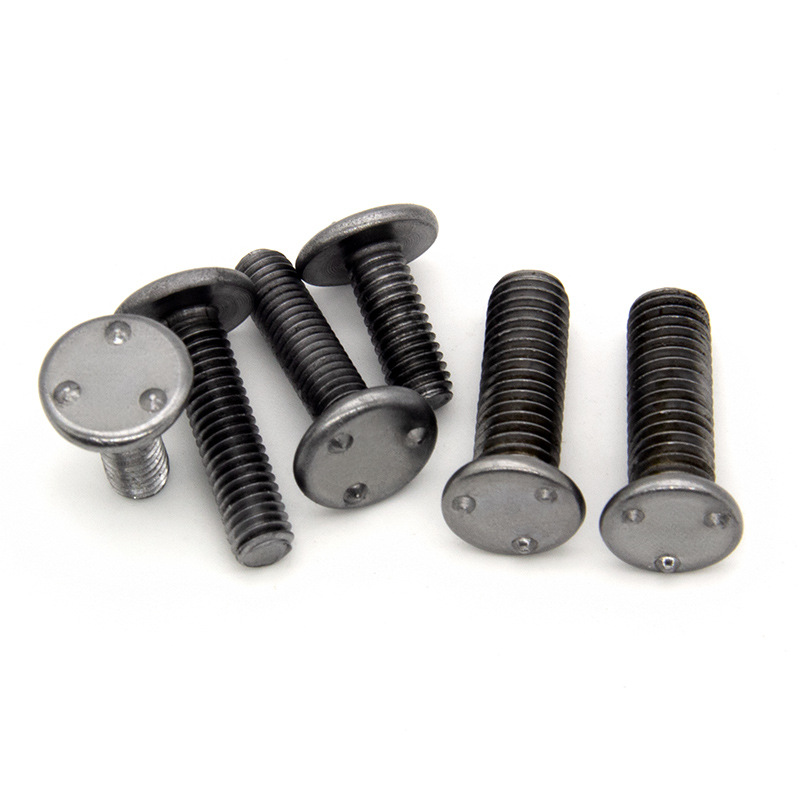

Precision Engineered Face Projection Welding Bolt

Kvalitetskontroll och certifiering

För att få konsekventa svetsar med precisionskonstruerade svetsbultar för ansiktsprojektion, håll basmetallytorna rena. Använd elektroder som är konstruerade rätt och i gott skick. Håll dig noga till svetsinställningarna – ström, tid, tryck, hålltid. Och se till att bultens utsprång är konsekventa.

Att göra regelbundna destruktiva tester, som vridmoment- eller skjuvtester, är viktigt för att hålla processen under kontroll.
