Stolpspänningsankarkilar

Nyckelprestanda

Prestandan hos postspänningsankarkilar bestämmer direkt den strukturella säkerheten och hållbarheten för större projekt som broar och byggnader. Genom att välja Xiaoguo® får du en pålitlig garanti som klarar de strängaste standarderna.

（1） Statisk lastförankringseffektivitet

Verkningsgradskoefficient ηa ≥ 0,95

Huruvida förankringssystemet effektivt kan utnyttja hela hållfastheten hos stålsträngarna

（2） Ultimat total belastning

εapu ≥ 2,0 %

Mäter duktiliteten hos förankringssystemet under sluttillståndet för att förhindra spröda brott

（3） Trötthetsprestanda

Inget fel efter 2 miljoner laddningscykler

Säkerställer att konstruktionen, såsom broar och vindkraftstorn, som utsätts för långvariga dynamiska belastningar, inte kommer att gå sönder på grund av utmattning.

（4）Friktionsförlust i förankringsområdet

Total förlust vid ankaröppningen + trumpetöppning ≤ 6 %

Minskar förlusten av effektiv förspänning orsakad av friktion, vilket påverkar spänningseffektiviteten och kostnadskontrollen.

（5）Indragningsmängd för kilblocket

Lågt indragningsankare ≤ 0,5 mm; Vanligt ankare ≤ 6mm

Detta påverkar direkt precisionen i förspänningsetableringen. Ju mindre indragning, desto mindre förspänningsförlust vid etablering.

（6）Hårdhetskrav:

Stolpspänningsankarkilar: HRC 58-65; Ankarplatta: HB ≥ 251

Se till att ytan på delarna är slitstark och inte kommer att deformeras eller kollapsa under stort tryck.

Klassificering

Postspänningsankarkilarna kan ytterligare klassificeras i många typer. De viktigaste klassificeringskriterierna är baserade på antalet bitar, formen på de inre tänderna och formen på den yttre konen. Motsvarande strukturella egenskaper och användningsområden

【1】antalet stycken

（1） Tvådelad

Strukturella egenskaper: Två symmetriska kilformade klämplattor, när de kombineras, bildar ett cirkulärt hål i mitten

Typiska applikationer: Permanent arbetsankare, för engångsbruk

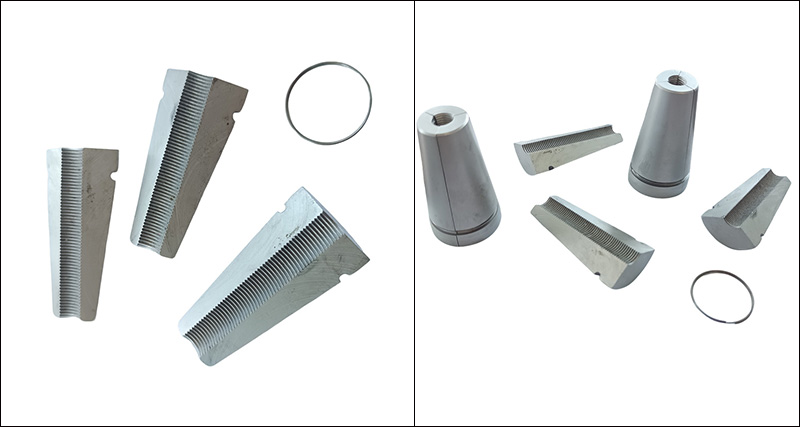

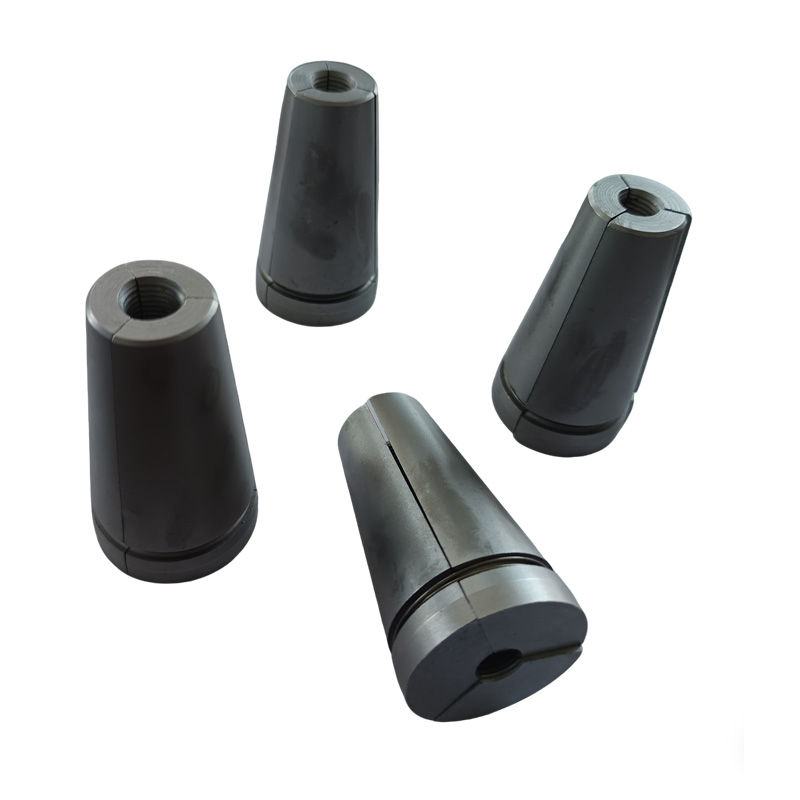

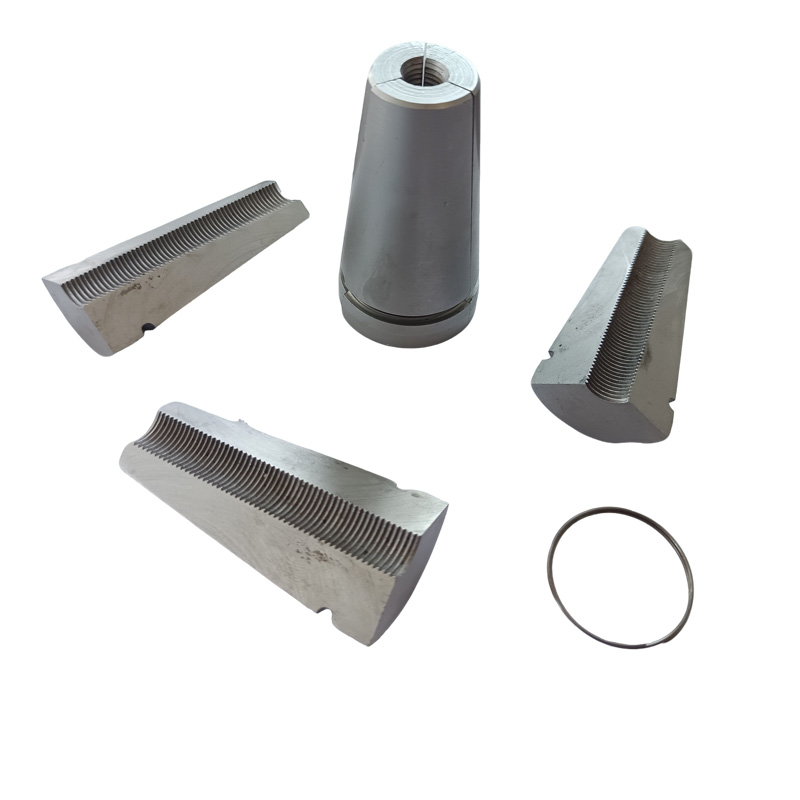

（2） Tredelad

Strukturella egenskaper: Tre kilformade klämplattor jämnt fördelade, med mellanrum mellan dem, kräver en fjäderspole för koordination

Typiska applikationer: Verktygsankare, återanvändbart

【2】formen av de inre tänderna

（1） Cirkulära tänder

Egenskaper: Post Tension Anchor Wedges har flera oberoende cirkulära utskjutande tänder, med vassa tandspetsar.

Tillämpliga stålsträngar: Standard stålsträng (1×7 struktur)

（2） Spiralgänga

Egenskaper: Kontinuerlig spiral invändig gänga

Tillämpliga ståltrådar: Höghållfast ståltrådsbunt eller speciell förspänd förstärkning

（3）Kombinationstyp

Egenskaper: Periferiska tänder + längsgående spår

Tillämpliga stålsträngar: Förbättrar spånavlägsnande och ingreppsprestanda

【3】 formen på den yttre konen

（1）Enkel konisk yta

Koniska ytegenskaper: Hela ytan har en enda avsmalning (den vanligaste)

（2）Dubbel konisk yta

Koniska ytegenskaper: Det finns en liten vinkelövergång nära den stora änden, vilket förbättrar kraftfördelningen

（3） Med vägledande avsnitt

Koniska ytegenskaper: En cylindrisk styrsektion sträcker sig från den lilla änden, vilket underlättar den initiala insättningen
