Ankarkilar för efterspänningsgrepp

För bulkköp av Xiaoguo® ankarkilar för efterspänningsgrepp erbjuder vi icke-standardiserade storlekar, lasergraverade varumärkeslogotyper och anpassade förpackningar. Vi kan tillhandahålla matchande produkter från enstaka hål till 55 hål av ankarblock, som uppfyller alla specifika krav för olika tekniska projekt.

Skicka förfrågan

Produktbeskrivning

Arbetsprincip

Arbetsprincipen för ankarkilar för efterspänningsgrepp är baserad på två mekanismer: självlåsande kil och friktionskraftöverföring.

（1）Systemsammansättning

Ett komplett förankringssystem består vanligtvis av:

Stålsträngar (förspända senor): De bär spänningskraften.

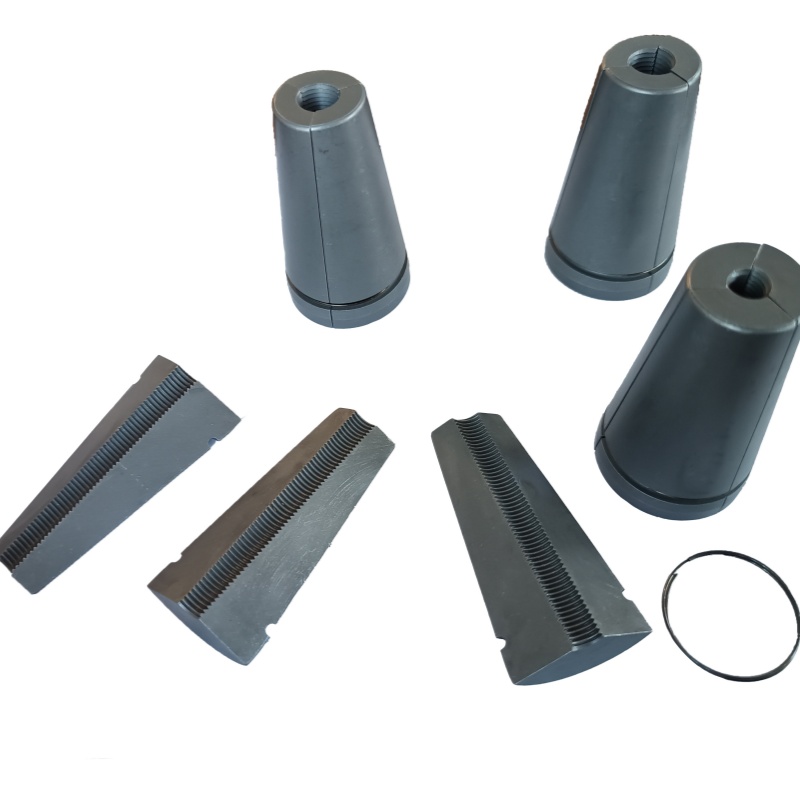

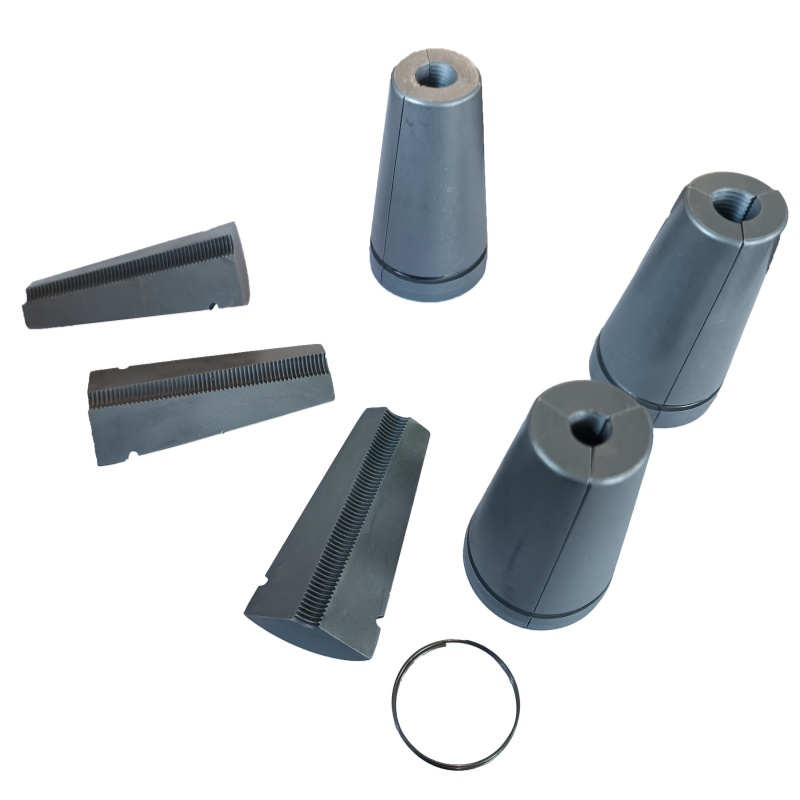

Kilar (spännplattor): Sammansatt av två eller tre delar, bildande en konisk spännenhet, med åsar på innerytan.

Förankringsplattor: Med koniska hål, hålets konvinkel överensstämmer med kilens yttre konvinkel (vanligtvis cirka 6°55′).

Ankardynor: Överför trycket till betongen och spela en lokal bärande roll.

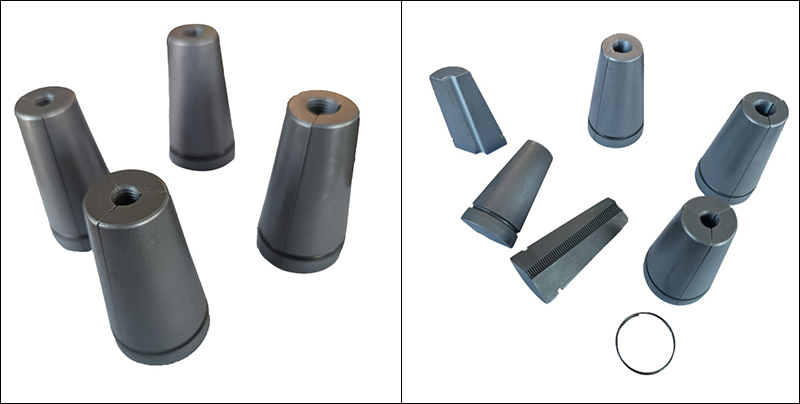

Anchor Wedges for Post Tension Griping

（2）Arbetsprocess

Spännsteg: Spänndomkraften sträcker ståltrådarna. Vid denna tidpunkt är ankarkilarna för efterspänningsgrepp ännu inte helt inkilade och stålsträngarna kan röra sig fritt.

Fixeringssteg: När den planerade dragkraften har uppnåtts dras den hydrauliska domkraften in för att lossa. På grund av kontakten mellan kilblockets yttre koniska yta och innerväggen av ankarplattans koniska hål genereras ett positivt tryck.

Självlåsande formation: Stålsträngens sammandragningskraft gör att trycket mellan kilblocket och den koniska hålväggen ökar kraftigt. När friktionskraften är lika med eller större än sammandragningskraften för stålsträngen bildas en statisk balans mellan kilblocket och stålsträngen samt mellan kilblocket och ankarplattan. Stålsträngen är sedan säkert låst.

Förspänningshållning: Därefter överförs spänningen av stålsträngarna helt och hållet till betongelementet genom ankarkilarna för efterspänningsgrepp - ankarplatta - ankardyna.

（3）Självlåsande skick

Huruvida kilen kan uppnå tillförlitlig självlåsning beror på förhållandet mellan kilvinkeln (konvinkeln) och friktionskoefficienten. Teoretiskt sett är det självlåsande tillståndet:

Hälften av konvinkeln (α/2) ≤ arctan(μ)

Där μ är friktionskoefficienten mellan kilen och konhålet på ankarplattan.

（4）Tandmönstrets funktion

De vassa tandmönstren på insidan av kilblocket är en av nyckeldesignerna. Under spännings- och förankringsprocesserna kommer tandmönstren att bäddas in i de små groparna på ytan av stålsträngarna, vilket resulterar i mekanisk sammanlåsning.
