Metrisk typ u 12 piont flänsskruv

Metrisk typ U 12 Piont -flänsskruvar är perfekta för exakta och säkra installationer. Xiaoguo® -fabriken kan tillgodose dina behov. Vi producerar i enlighet med implementeringsstandarden för ASME/ANSI B18.2.5M-2009. Beställ nu och få tillförlitliga skruvar du behöver.

Skicka förfrågan

Produktbeskrivning

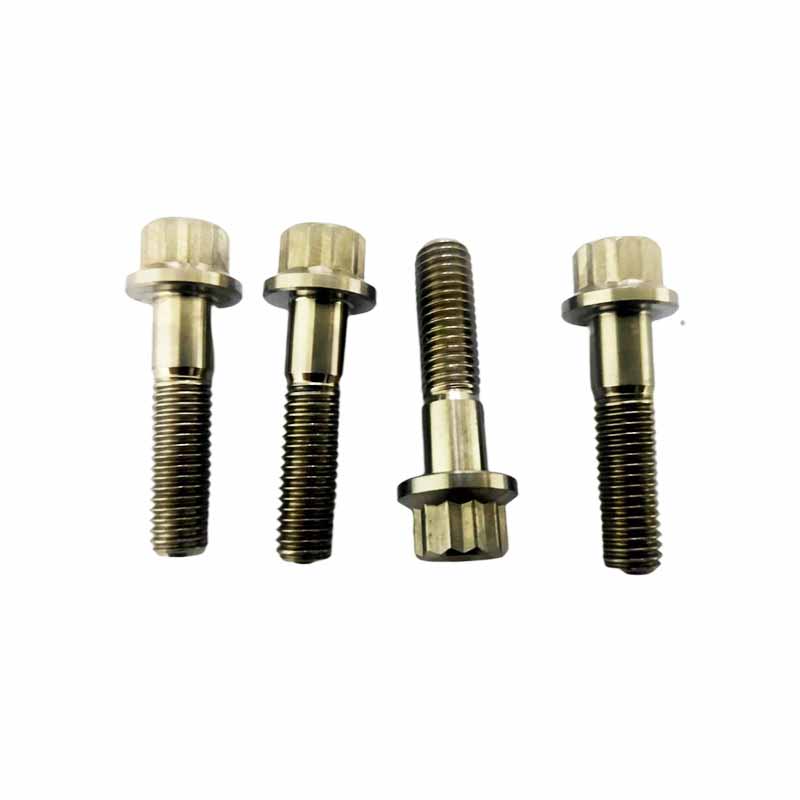

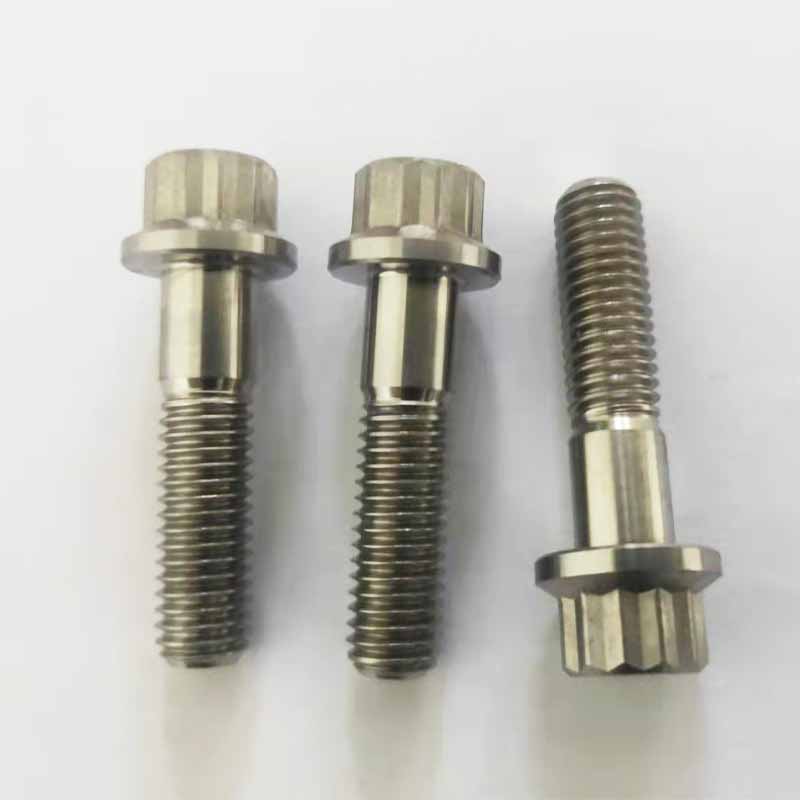

Den metriska typen U 12 Piont -flänsskruven har 12 hörn i huvudet. När den dras åt har den ett större kontaktområde och kan applicera ett större vridmoment. Det finns en U-formad flänsplatta under skruven, vilket kan öka kontaktområdet med den anslutna delen och sprida trycket.

Metric Type U 12 Piont Flange Screw

Funktioner och parametrar

Metrisk typ U 12-punktsskruvar är resistenta mot korrosion av saltspray. Den nedre snittkonstruktionen används ofta i rostfritt stål, vilket kan minska sprickkorrosion. Flänstätningsytor, de är idealiska val för skeppsräcke eller kustinfrastruktur. De kan förhindra att det lossnar. Den serraterade flänsens bottenyta har en meshingyta, som är lämplig för industriella vibratorer eller generatorfästen som inte kräver låsbrickor.

Metriska typ U 12 Piont -flänsskruvar används för att fästa turbinavgasgrenröret. Grenrörsläckage kommer att minska turbinens effektivitet. De kan motstå en termisk cykel på 900 ° C. Det U-formade spåret kan förhindra att flänsen vrids när den strammas. När nickel-anti-stickingmedel appliceras kommer kopparpastan att brinna av. Byt ut den var 50 000 mil som drivs; Termisk trötthet kan få avgasröret att spricka.

De 12-punktsskruvarna för metriska typ U-punkt används för att fixa växellådans skydd för vindkraftverk. Turbinvibration kan få traditionella skruvar att dra sig tillbaka. De kan låsa täckplattan i mer än 20 år. Den nedre klippta delen kan spela en roll i stötdämpning. När du använder en 12-punkts vridmomentmultiplikator i en höjd kan otillräcklig åtdragning få damm att komma in och skada växlarna.

Den metriska typen U 12 Piont -flänsskruven har en extremt stark fästkraft. Den 12-vinkelkonstruktion gör det möjligt för den att motstå större vridmoment när det strammas. Dessutom ökar den U-formade flänsen friktion, vilket gör det svårt att lossa även i en vibrerande miljö. De är mycket pålitliga och kan hålla anslutningsdelarna stabila hela tiden.

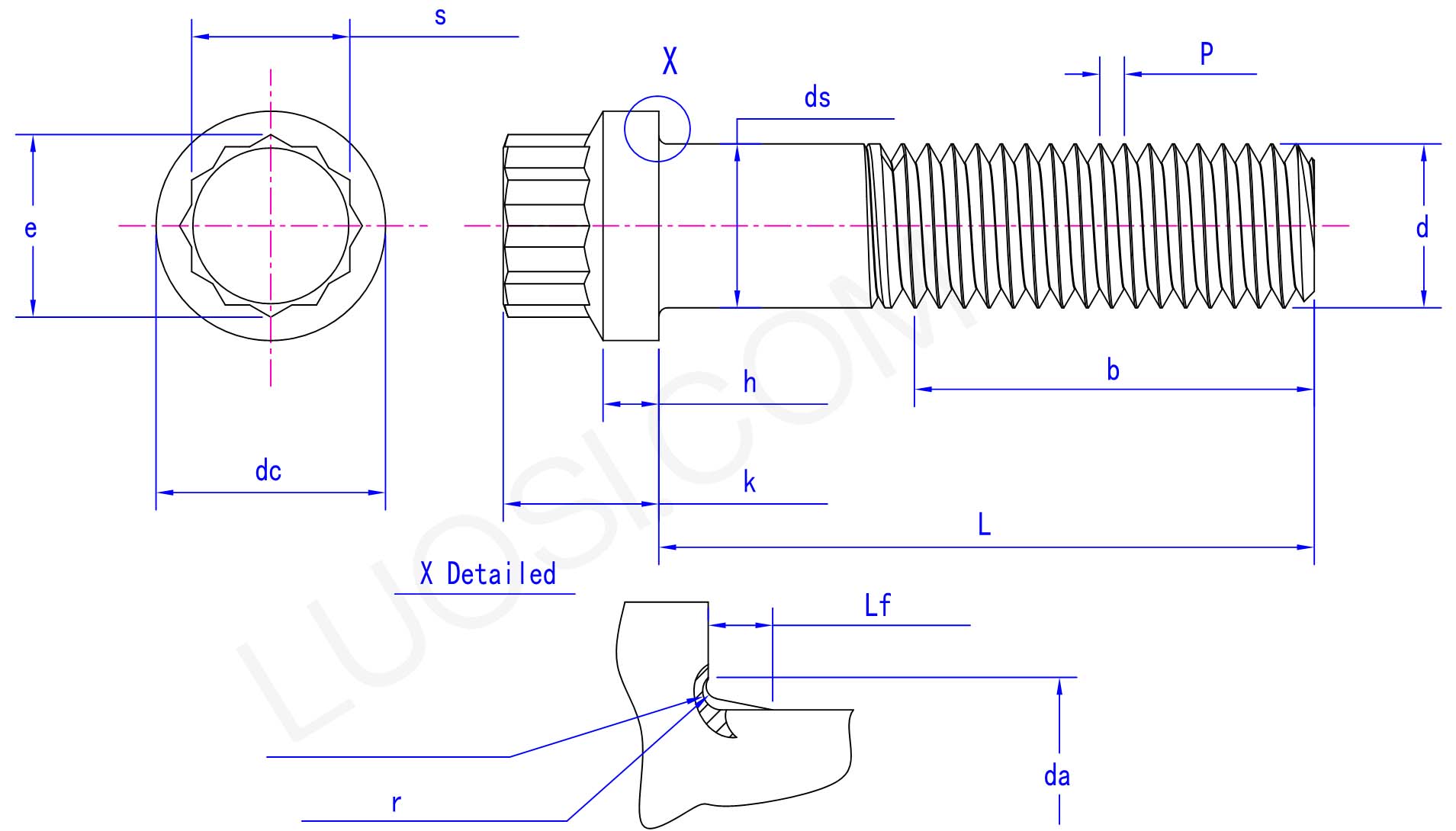

Produktparametrar

Mån	M5	M6	M8	M10	M12	M14	M16	M20	M24	M30	M36
P	0.8	1	1.25	1.5	1.75	2	2	2.5	3	3.5	4
DS Max	5	6	8	10	12	14	16	20	24	30	36
Ds min	4.82	5.82	7.78	9.78	11.73	13.73	15.73	19.67	23.67	29.67	35.61
s max	5	6	8	10	12	14	16	20	24	30	36
s min	4.79	5.79	7.78	9.78	11.79	13.79	15.81	19.82	23.75	29.72	35.7
E min	5.6	6.7	9	11.2	13.5	15.8	18	22.5	27	33.8	40.5
DC Max	8.72	10.22	13.27	16.27	18.27	21.33	24.33	30.33	36.39	45.39	54.46
Dc min	8.27	9.77	12.72	15.69	17.67	20.67	23.62	29.55	35.52	44.52	52.75
h max	2.25	2.7	3.6	4.5	5.4	6.3	7.2	9	10.8	13.5	16.2
H min	2	2.45	3.35	4.13	5.03	5.93	6.83	8.5	10.3	13	15.6
k max	5	6	8	10	12	14	16	20	24	30	36
K min	4.88	5.82	7.78	9.78	11.73	13.73	15.73	19.67	23.67	29.67	35.57
Ja max	6.2	7.5	10	12.5	15.2	17.7	20.5	25.5	30.7	38.5	46.2
Lf max	1.4	1.6	2.1	2.1	2.1	2.1	3.2	3.2	3.2	4.5	4.5
r max	0.25	0.26	0.36	0.45	0.54	0.63	0.72	0.89	1.07	1.33	1.6
r min	0.1	0.11	0.16	0.2	0.24	0.28	0.32	0.4	0.48	0.61	0.73
