12 spline flänsskruv

Xiaoguo®s 12-spline flänsskruv har en 12-punktshuvuddesign som perfekt matchar ringnyckeln. Även i ett trångt utrymme kan den fortfarande användas. Jämfört med det sexkantiga huvudet reduceras arbetsutrymmet med 50 %. Kom och fråga om provpriset för att uppleva den snabba installationen.

Skicka förfrågan

Produktbeskrivning

Introduktion till material

Materialvalet för 12 spline flänsskruvar är mycket varierande, huvudsakligen delas in i fyra kategorier: kolstål, legerat stål, rostfritt stål och speciallegeringar. Valet av material beror på dina specifika krav på styrka, korrosionsbeständighet, arbetstemperatur och kostnad.

（1） Kolstål

Kolstål är det mest använda och kostnadseffektiva alternativet. Genom olika värmebehandlingsprocesser (härdning + härdning) kan olika hållfasthetsgrader från 4,8 till 12,9 uppnås för att möta olika belastningskrav. Den är lämplig för allmän industri, fordonskonstruktioner, konstruktion och allmänna maskiner.

（2） Legerat stål

Genom att tillsätta element som krom, molybden och nickel till kolstål och sedan genomgå en exakt värmebehandling kan stålets mekaniska egenskaper förbättras avsevärt. Styrkan är extremt hög och den har utmärkt utmattningsbeständighet och slaghållfasthet. Den 12 spline flänsskruven av legerat stål används i stor utsträckning i fordonsupphängningssystem, motorinteriörer, bultar i vindturbintorn och tunga anläggningsmaskiner.

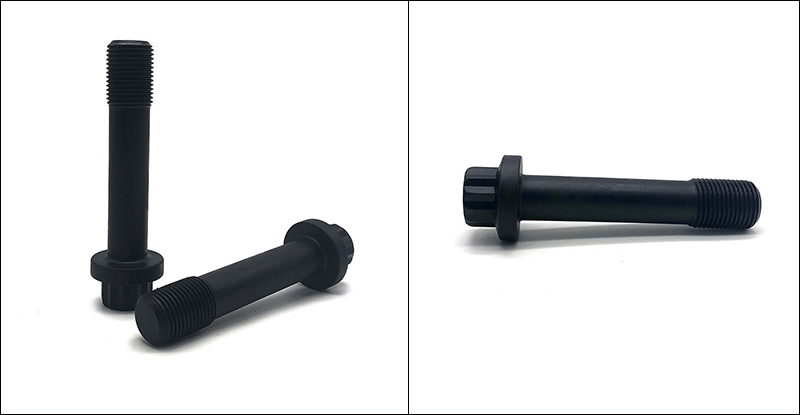

12 Spline Flange Screw

（3） Rostfritt stål

Kärnfördelen med rostfritt stål ligger i dess inneboende korrosionsbeständighet. Bland dem är 304 (A2) den vanligaste typen och lämpar sig för livsmedelsförädling och allmänna utomhusmiljöer; medan 316 (A4) har specialdesignats genom att tillsätta molybden, vilket gör flänsskruven med 12 splines särskilt lämplig för miljöer med hög saltsprej och mycket korrosiva miljöer, såsom i havet, kustområden eller kemiska anläggningar, etc.

（4）Speciallegering

De speciella legeringsmaterialen inkluderar Chrome-Moly, Ti, högtemperaturbeständiga legeringar, aluminiumlegeringar, mässing, etc. De är designade för att uppfylla kundernas specifika prestandakrav, såsom högtemperaturbeständighet, lättvikt, konduktivitet och icke-magnetism. Främst för speciella industriområden som flyg, racing, medicin, petrokemi och el.

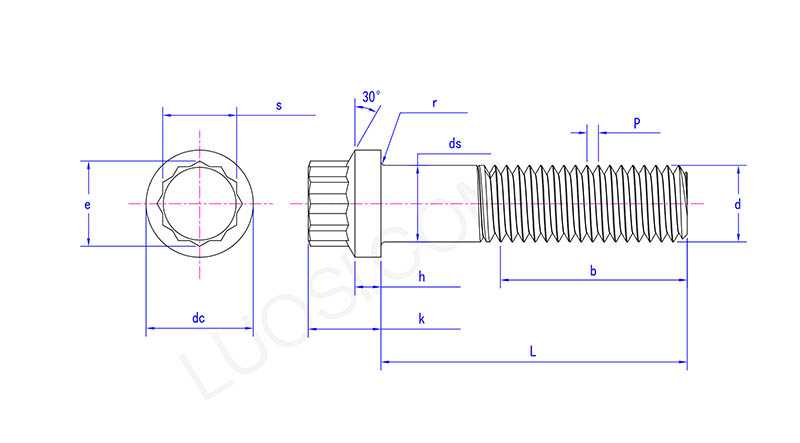

12 Spline Flange Screw

mån	M22	M24	M27	M30	M33	M36	M39	M42	M45	M48	M52
P	2.5	3	3	3.5	3.5	4	4	4.5	4.5	5	5
dc max	33.3	38.1	38.1	42.8	47.5	52.3	57	61.7	66.5	76	76
dc min	32.68	37.48	37.48	42.18	46.88	51.56	56.26	60.96	65.76	75.26	75.26
ds max	22	24	27	30	33.0	36	39	42.0	45.0	48	52
ds min	21.79	23.79	26.79	29.79	32.75	35.75	38.75	41.75	44.75	47.75	51.7
e min	25.4	27.7	27.7	34.6	36.90	41.60	47.30	47.30	53.10	57.70	57.70
h max	6.9	7.98	7.98	9.21	9.62	10.82	12.71	12.56	15.65	16.1	16.1
h min	6.54	7.35	7.35	8.78	9.19	10.39	12.28	12.13	15.13	15.58	15.58
k max	22.36	25.56	25.56	28.96	32.0	35.2	38.3	41.4	44.7	51.03	51.03
k min	22.04	25.24	25.24	28.54	31.6	34.80	37.90	41.00	44.30	50.57	50.57
r max	1	1.2	1.20	1.4	1.60	1.60	1.80	1.80	2.00	2.20	2.20
r min	0.75	0.95	0.95	1.15	1.35	1.35	1.55	1.55	1.75	1.82	1.82
s max	22	24	24	30	32.00	36.00	41.00	41.00	46.0	50.0	50.0
s min	21.79	23.79	23.79	29.79	31.75	35.75	40.75	40.75	45.75	49.75	49.75

Prestandagrad och draghållfasthet

Prestandagraden är kärnindikatorn som bestämmer styrkan hos flänsskruven med 12 splines. De vanliga prestandagraderna och deras motsvarande draghållfasthet är följande:

（1）8.8 klass: Den minsta draghållfastheten är cirka 800 MPa (cirka 116 000 psi), vilket faller inom intervallet för medelhög hållfasthet och är det mest använda.

（2）10,9 klass: Den minsta draghållfastheten är cirka 1 000 MPa (cirka 145 000 psi), lämplig för scenarier som kräver höghållfasta anslutningar.

（3）12,9 klass: Den minsta draghållfastheten är cirka 1 220 MPa (cirka 177 000 psi), vilket är en av de högsta hållfasthetsnivåerna bland legerade stål.

（4）Mandarin Grade 5: Draghållfastheten är cirka 120 000 psi, vilket motsvarar den metriska 8,8-graden.

（5）American Standard Grade 8: Draghållfastheten är cirka 150 000 psi, vilket motsvarar den metriska 10,9-graden.
