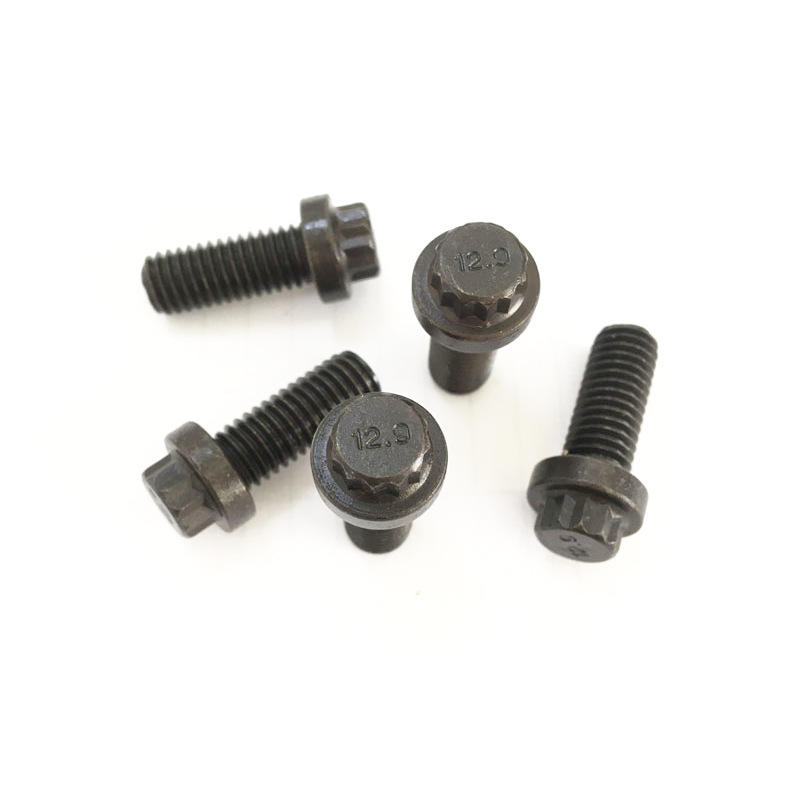

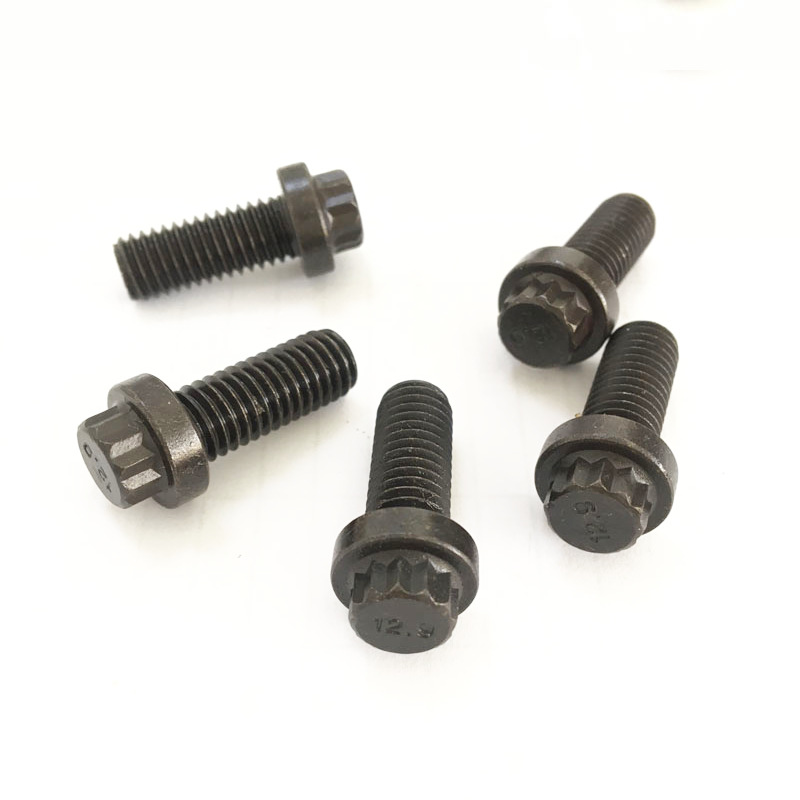

Ferry Bolts 12 poäng

För att undvika den långa leveranstiden för M20 och över bultar med stor diameter, är Xiaoguo® Ferry Bolts 12 punkter utrustade med vanliga lager av M22, M24, M27 och M30. Den längsta längden når upp till 200 mm. Om kunderna akut behöver dem kan vi leverera inom 48 timmar, vilket minskar väntetiden.

Skicka förfrågan

Produktbeskrivning

Korrekt användning

För att förlänga livslängden för Ferry Bolts med 12 poäng, kan korrekt användning effektivt förhindra vissa förluster av produkterna. Läs följande innehåll och använd produkterna i enlighet med normerna.

（1）Förberedelse av gängade hål

Rengör gängorna: Ta bort oljefläckar, järnspån, gammalt trådlim, rost etc. från gänghålen före montering.

Hörnrundning av öppningen: Se till att flänsytan på Ferry Bolts 12 punkter kan vara perfekt inriktad med arbetsstyckets plan, och undvik eventuella mellanrum.

Gänghålsdjup: För ståldetaljer bör ingreppsdjupet vara minst 1 gånger gängdiametern; för mjuka material som gjutjärn och aluminiumlegeringar bör den vara minst 1,5 till 2 gånger diametern.

（2）Använd rätt verktyg

Det är nödvändigt att använda en 12-punkts hylsa eller en 12-punkts stjärnnyckel. Det är strängt förbjudet att använda sexkantshylsor eller skiftnycklar.

Se till att storleken på hylsan stämmer överens med dimensionen på den motsatta kanten av bulthuvudet (till exempel för M10, använd en 12 mm 12-punkts hylsa).

（3） Använd en momentnyckel för att dra åt steg för steg

Dra åt enligt standardens rekommenderade vridmomentvärde (se referensmomentet för torrgänga 12,9):

Specifikation	Rekommenderat vridmoment (N·m)	Specifikation	Rekommenderat vridmoment (N·m)
M6	12-15	5/16"	20-25
M8	28-32	3/8"	40-45
M10	55-65	7/16 tum	60-70
M12	95-110	1/2"	100-120
M14	150-170	9/16"	140-160
M16	230-260	5/8"	190-220

（4）Använd brickor (om nödvändigt)

Ferry Bolts 12 points kommer med en flänsyta och kräver vanligtvis ingen bricka. Men om installationsytan inte är plan kan en platt bricka av stål läggas till för att säkerställa att flänsytan är helt i kontakt. (Brickans tjocklek får inte överstiga 1 mm.)

（5）Anti-biting behandling (tillverkad av rostfritt stål)

Materialet i rostfritt stål är benäget att klibba när det dras åt med hög hastighet eller med högt vridmoment. Före montering måste ett antividhäftningsmedel appliceras på gängorna.

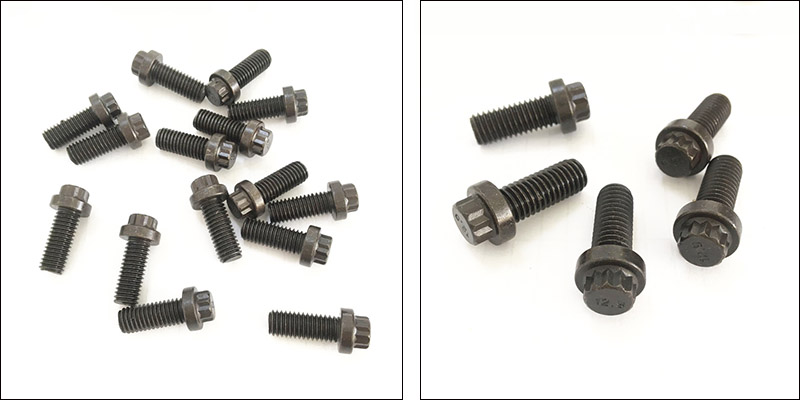

Ferry Bolts 12 Points

Särskilda krav på materiallagring

För specialmaterialet Ferry Bolts 12 poäng har vi även sammanfattat följande information, i hopp om att vara till hjälp för dig.

（1）Rostfritt stål: Blanda inte med kolstålprodukter. Förvaringsutrymmet ska hållas rent och fritt från järnspån.

（2）Titanlegering: Undvik kontakt med klor, fluor och andra halogener; kom inte i direkt kontakt med rostfritt stål för att förhindra elektrokemisk korrosion.

（3） Aluminiumlegering: Undvik kontakt med starka syror och starka alkalier; ytanodiserade produkter måste skyddas från repor.

（4） Mässing: Undvik kontakt med ammoniakgas (som är benägen att orsaka spänningskorrosionssprickor).

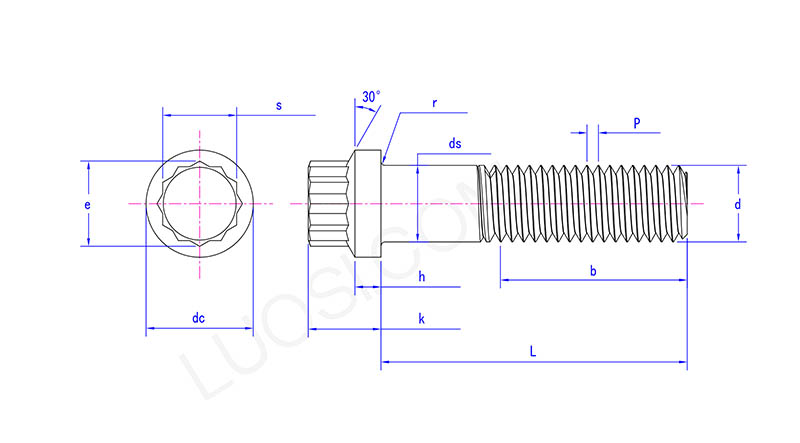

Ferry Bolts 12 Points

mån	M22	M24	M27	M30	M33	M36	M39	M42	M45	M48	M52
P	2.5	3	3	3.5	3.5	4	4	4.5	4.5	5	5
dc max	33.3	38.1	38.1	42.8	47.5	52.3	57	61.7	66.5	76	76
dc min	32.68	37.48	37.48	42.18	46.88	51.56	56.26	60.96	65.76	75.26	75.26
ds max	22	24	27	30	33.0	36	39	42.0	45.0	48	52
ds min	21.79	23.79	26.79	29.79	32.75	35.75	38.75	41.75	44.75	47.75	51.7
e min	25.4	27.7	27.7	34.6	36.90	41.60	47.30	47.30	53.10	57.70	57.70
h max	6.9	7.98	7.98	9.21	9.62	10.82	12.71	12.56	15.65	16.1	16.1
h min	6.54	7.35	7.35	8.78	9.19	10.39	12.28	12.13	15.13	15.58	15.58
k max	22.36	25.56	25.56	28.96	32.0	35.2	38.3	41.4	44.7	51.03	51.03
k min	22.04	25.24	25.24	28.54	31.6	34.80	37.90	41.00	44.30	50.57	50.57
r max	1	1.2	1.20	1.4	1.60	1.60	1.80	1.80	2.00	2.20	2.20
r min	0.75	0.95	0.95	1.15	1.35	1.35	1.55	1.55	1.75	1.82	1.82
s max	22	24	24	30	32.00	36.00	41.00	41.00	46.0	50.0	50.0
s min	21.79	23.79	23.79	29.79	31.75	35.75	40.75	40.75	45.75	49.75	49.75
