Metrisk typ F 12 Piont flänsskruv

Metriska typ F 12 piont flänsskruvar ger större vridmoment för säker åtdragning utan att glida. De kan användas både för att säkra möbler och att montera maskiner. Xiaoguo® är en professionell tillverkare av fästelement med många års erfarenhet och kan anpassa dem efter dina behov.

Skicka förfrågan

Produktbeskrivning

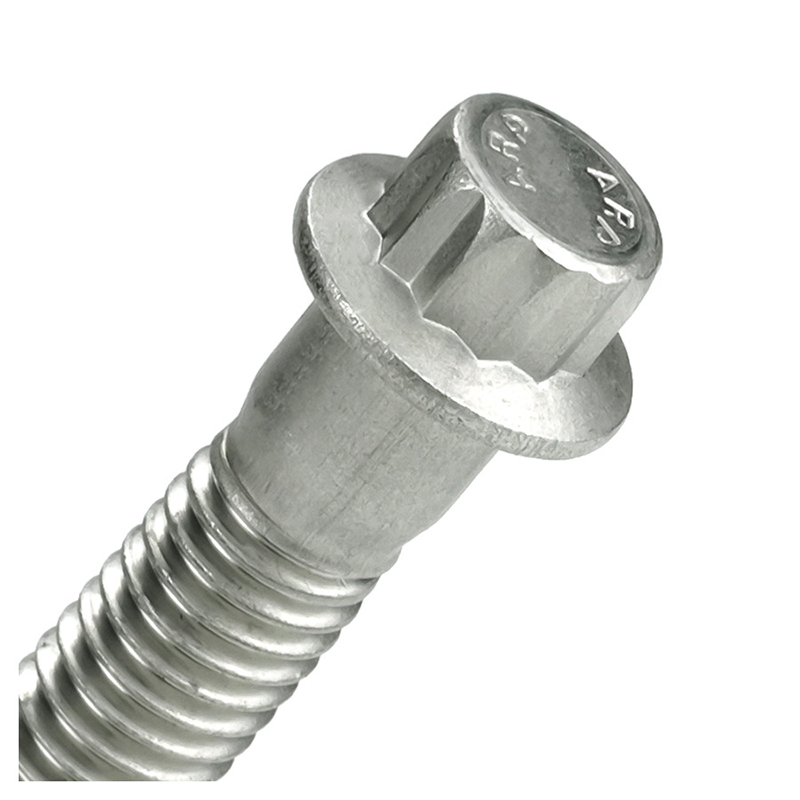

Huvuddesignen av metrisk typ F 12 piont flänsskruv är mycket speciell, med 12 hörn. I botten finns en F-formad flänsplatta. Denna flänsplatta motsvarar en stor packning, vilket kan öka kontaktytan med det anslutna materialet och göra anslutningen mer stabil.

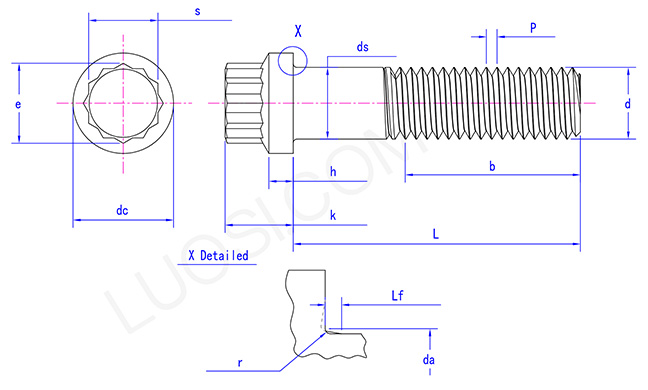

Metric type F 12-Piont flange screw

Drag

Egenskapen hos metrisk F-typ 12-piontflänsskruv är den unika 12-hörn plus F-typ flänsplattastrukturen. De 12 hörnen ger fler kraftappliceringspunkter, vilket gör åtdragningen mer exakt och smidig. Flänsen av F-typ sprider inte bara trycket utan förhindrar också att skruvar sjunker in i det fasta materialet, vilket ytterligare förbättrar anslutningens stabilitet.

Metrisk typ F 12 piont flänsskruvar med sågtandsfläns. När de dras åt kommer dessa tänder att bita i ytan, vilket förhindrar att mekanisk utrustning (såsom transportbandsrullar eller pumpfästen) lossnar på grund av vibrationer. Du behöver inte lägga till några extra låsbrickor.

Metriska typ F 12-punktsskruvar monteras snabbare på ojämna ytor. Den tandade botten kan kompensera för mindre defekter. Det är mycket användbart när du kopplar bultar till gjutjärn eller strukturerade metaller, eftersom släta flänsar kan glida av. Dess grepp är starkare. Den tandade botten kan bäddas in med metall och är mer motståndskraftig mot vibrationer än släta skruvar av flänstyp. Det används ofta i jordbruksutrustning eller kompressorbaser.

Produktparametrar

mån	M5	M6	M8	M10	M12	M14	M16	M20	M24	M30	M36
P	0.8	1	1.25	1.5	1.75	2	2	2.5	3	3.5	4
ds max	5	6	8	10	12	14	16	20	24	30	36
ds min	4.82	5.82	7.78	9.78	11.73	13.73	15.73	19.67	32.67	29.67	35.61
s max	5	6	8	10	12	14	16	20	24	30	36
s min	4.79	5.79	7.78	9.78	11.79	13.79	15.81	19.82	23.75	29.72	35.7
e min	5.6	6.7	9	11.2	13.5	15.8	18	22.5	27	33.8	40.5
dc max	8.72	10.22	13.27	16.27	18.27	21.33	24.33	30.33	36.39	45.39	54.46
dc min	8.27	9.77	12.72	15.69	17.67	20.67	23.62	29.55	35.52	44.52	52.75
h max	2.25	2.7	3.6	4.5	5.4	6.3	7.2	9	10.8	13.5	16.2
h min	2	2.45	3.35	4.13	5.03	5.93	6.83	8.5	10.3	13	15.6
k max	5	6	8	10	12	14	16	20	24	30	36
k min	4.88	5.82	7.78	9.78	11.73	13.73	15.73	19.67	23.67	29.67	35.57
da max	5.7	6.8	9.2	11.2	13.7	15.7	17.7	22.4	26.4	33.4	39.4
Lf max	0.6	0.68	1.02	1.02	1.87	1.87	1.87	2.04	2.04	2.89	2.99
r min	0.2	0.25	0.4	0.4	0.6	0.6	0.6	0.8	0.8	1	1

Metrisk typ F 12 piont flänsskruvar är lämpliga för att reparera skadade hål. Den tandade strukturen kan fungera som ett ankare vid den slitna gängan och kan användas som en tillfällig fixering för gammal utrustning innan underhåll. De tål termisk cykling. Den tandade flänsen bibehåller greppet när metallen expanderar eller drar ihop sig, vilket gör den mycket lämplig för avgasgrenrör eller ugnskomponenter.
