Metriska sexkantsmuttrar för motståndsprojektionssvetsning

Metriska sexkantsmuttrar för motståndsprojektionssvetsning är dimensionerade i metriska enheter och är speciellt utformade för motståndspunktsvetsning. Under svetsprocessen kommer de små utsprången att smälta och binda till metallen. Leverantörerna av Xiaoguo® kan tillhandahålla gratisprover.

Modell:BS 7670-1-4-1993

Skicka förfrågan

Produktbeskrivning

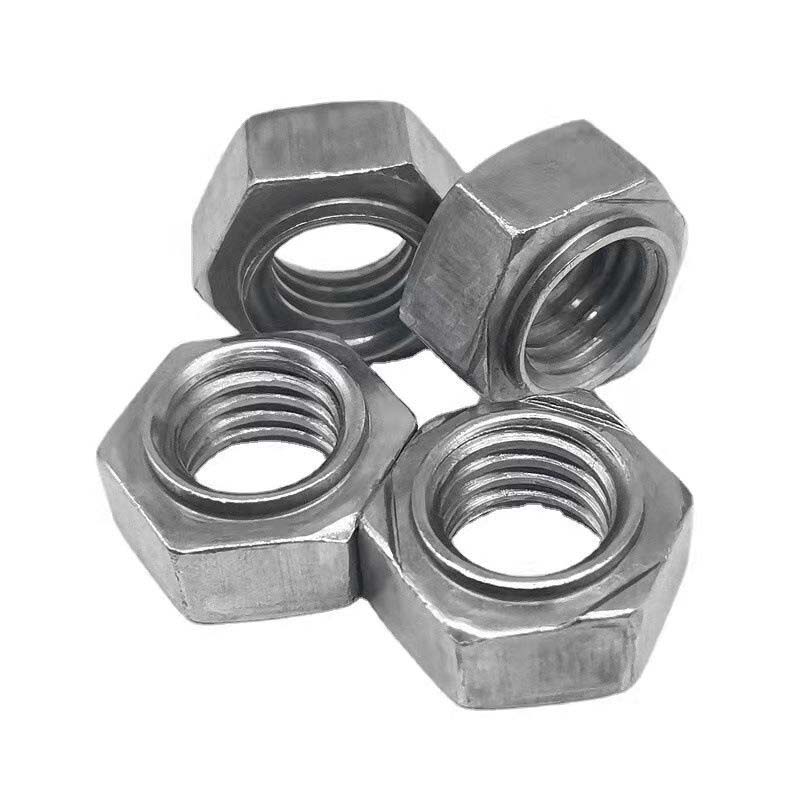

Metriska sexkantsmuttrar för motståndsprojektionssvetsning har en sexkantig form, vilket gör det bekvämt att använda en skiftnyckel för åtdragning. På ena sidan av muttern finns flera utskjutande små lödpunkter, medan det på den andra sidan finns standard metriska gängade hål.

Produktdetaljer

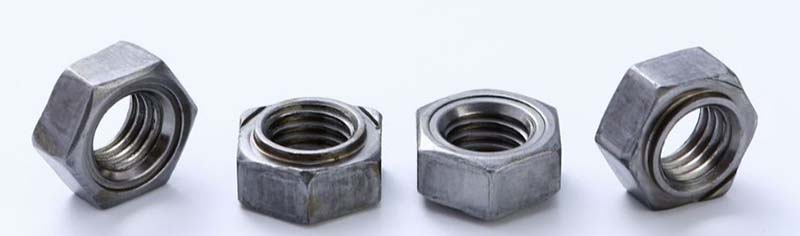

Sexkantsvetsmuttrarna med metriskt motstånd har små utsprång i botten. När svetselektroderna trycks ned flyter strömmen genom dessa utsprång, vilket omedelbart smälter utsprången och smälter samman muttern med den underliggande metallplattan. Denna process är snabb och automatiserad och är mycket lämplig för storskaliga produktionslinjer inom fordons- eller hushållsindustrin.

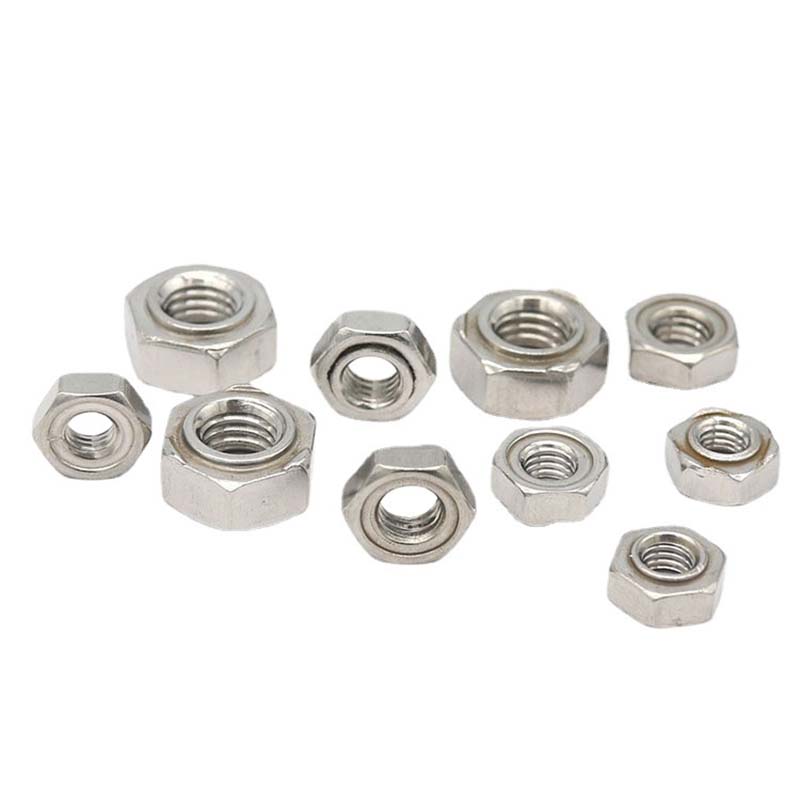

Metriska sexkantsmuttrar för motståndsprojektionssvetsning i storlekar som M6, M8 och M10. Pitch (till exempel 1,0 eller 1,25) måste matcha dina bultar. Sexkantsmutterns storlek (till exempel en sexkantmutter för M6 är 10 millimeter) bestämmer vilken skiftnyckel som krävs för det efterföljande steget.

mån	M3	M4	M5	M6	M8	M10	M12
P	0.5	0.7	0.8	1	1.25	1.5	1.75
d1 max	4.47	5.97	6.96	7.96	10.45	12.45	14.75
d1 min	4.395	5.895	6.87	7.87	10.34	12.34	14.64
och min	8.15	9.83	10.95	12.02	15.38	18.74	20.91
h max	0.55	0.65	0.7	0.75	0.9	1.15	1.4
h min	0.45	0.55	0.6	0.6	0.75	1	1.2
h1 max	0.25	0.35	0.4	0.4	0.5	0.65	0.8
h1 min	0.15	0.25	0.3	0.3	0.35	0.5	0.6
s max	7.5	9	10	11	14	17	19
s min	7.28	8.78	9.78	10.73	13.73	16.73	18.67
H max	3	3.5	4	5	6.5	8	10
H min	2.75	3.2	3.7	4.7	6.14	7.64	9.64

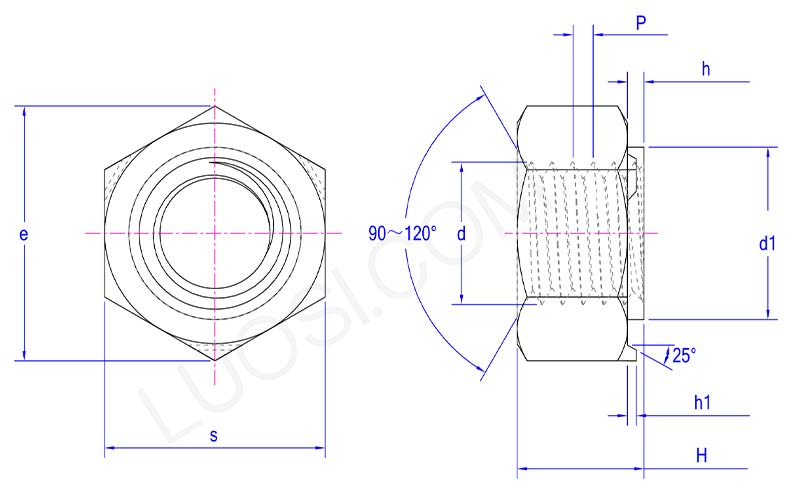

parameter of Metric hex nuts for resistance projection welding

För motståndssvetsning, håll ytan ren när du använder metriska sexkantsmuttrar. Olja eller rost kan skada svetsen. Se till att elektroderna är inriktade och i gott skick. Skadade elektroder kan leda till dålig svetsning. Var uppmärksam på "stänk" (gnista som flyger), vilket vanligtvis indikerar ett inställningsfel och svetsen kanske inte är säker.

Produktegenskaper

Metriska sexkantsmuttrar för motståndsprojektionssvetsning ger större vridmoment vid åtdragning eller lossning av bultar, vilket säkerställer smidig och enkel drift utan att glida. De säkerställer också snyggt inriktade svetspunkter och jämn värmefördelning under svetsning. De fäster tätt på de svetsade komponenterna, vilket skapar en säker anslutning.

Metric hex nuts for resistance projection welding
