T Style svetsmuttrar med typ 1A

T-typ svetsmuttrar med typ 1A är speciellt utformade för svetsning av metaller och uppfyller 1A-specifikationen, vilket säkerställer en tät passform. Lämplig för metallramar, stöd eller mekanisk utrustning, den T-formade designen hjälper till att spara utrymme. Xiaoguo®-fabriken har en stor mängd varor i lager. Vi kan även skräddarsy och tillhandahålla produkter som uppfyller specifika behov.

Modell:JIS B1196-3.1-2001

Skicka förfrågan

Produktbeskrivning

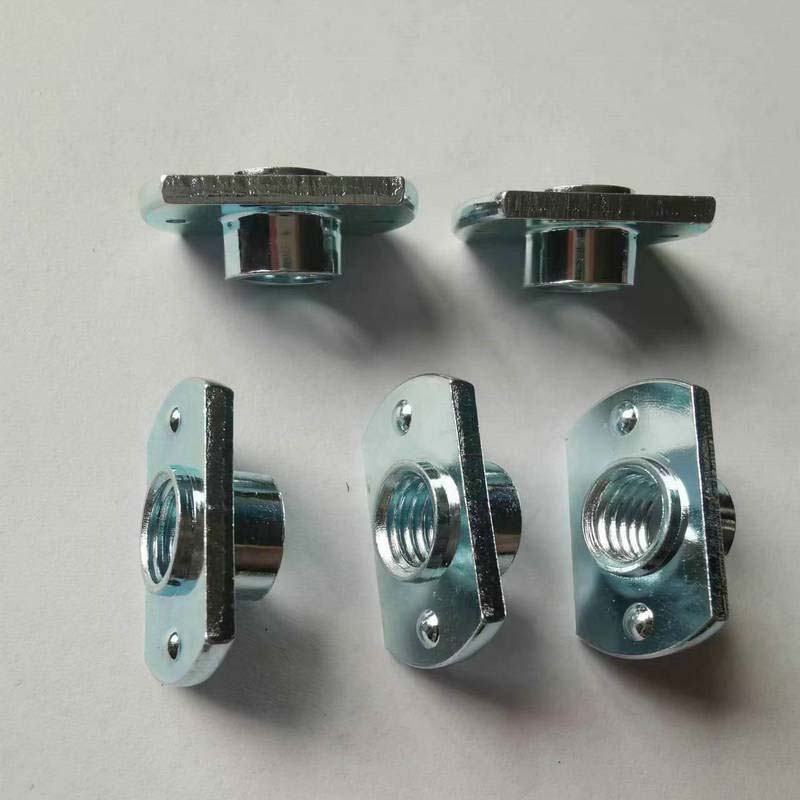

T-svetsmuttrarna med typ 1A har en form som liknar bokstaven "T", med den gängade cylindriska delen i botten. Det finns flera små utsprång på flänsen, som är speciellt utformade för svetsning. Specifikationerna för röd tråd sträcker sig från M4 till M12.

Produktparametrar

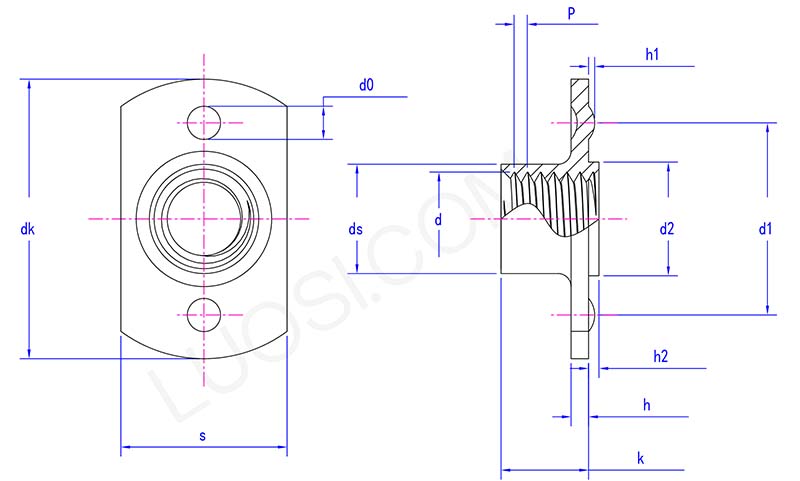

T style weld nuts with type 1A parameter

mån	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1\|1,25	1,25\|1,5	1,25\|1,75
dk max	20.5	20.5	23.7	23.7	31	33.2
dk min	19.5	19.5	22.3	22.3	29	30.8
s max	12.25	12.25	14.3	14.3	19.4	21.5
s min	11.75	11.75	13.7	13.7	18.6	20.5
ds max	5.9	6.7	8.3	10.2	13.2	15.2
ds min	5.4	6.2	7.8	9.5	12.5	14.5
k max	5.9	6.9	7.5	9	10.6	11.8
k min	5.1	6.1	6.5	8	9.4	10.2
h max	1.4	1.4	1.85	1.85	2.3	2.3
h min	1	1	1.35	1.35	1.7	1.7
d2 max	6.9	6.9	8.9	10.9	12.9	14.9
d2 min	6.7	6.7	8.7	10.7	12.7	14.7
h2 max	0.8	0.8	0.8	0.8	1.2	1.2
h2 min	0.6	0.6	0.6	0.6	1	1
d0 max	3.25	3.25	3.25	3.25	4.05	4.05
d0 min	2.75	2.75	2.75	2.75	3.55	3.55
h1 max	0.6	0.6	0.6	0.6	0.7	0.7
h1 min	0.4	0.4	0.4	0.4	0.5	0.5
d1 max	15.2	15.2	17.25	17.25	22.3	24.3
d1 min	14.8	14.8	16.75	16.75	21.7	23.7

Produktegenskaper och installation

T-svetsmuttrarna med typ 1A har en distinkt T-formad struktur. Flänsen kan öka kontaktytan med metallplattan, fördela trycket och göra svetsningen säkrare. Storleken och höjden på svetsutsprången på flänsen är desamma och uppvärmningen är likformig under svetsprocessen. Dess trådnoggrannhet är hög. När bulten skruvas i känns den väldigt smidig utan att klämma eller lossna.

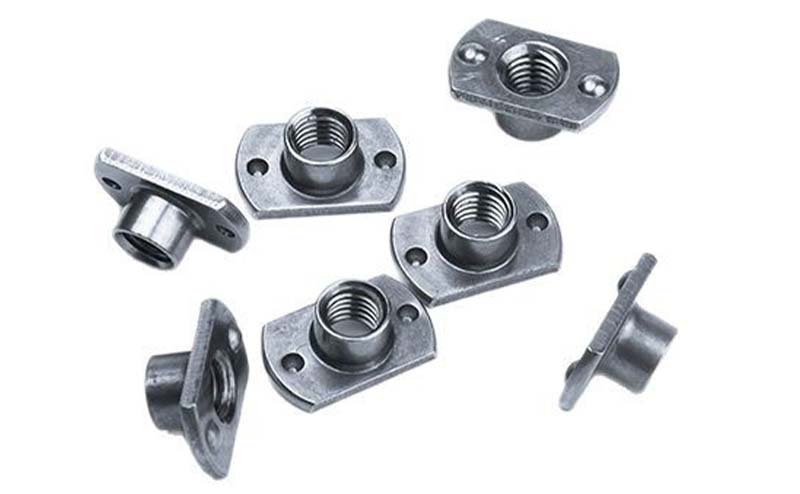

T style weld nuts with type 1A

1A T-typ svetsmuttrar är namngivna för sin form: den sexkantiga mutterkroppen är excentriskt monterad på den rektangulära basplattan (flänsen). Typen 1A indikerar att den är konstruerad för bågsvetsning (MIG eller TIG) runt kanten på flänsen. Den "T"-formade designen gör att du kan placera de gängade hålen på önskad plats, även nära kanten där en mittmutter inte kan installeras, och det kan enkelt uppnås.

Att installera T-typ svetsmuttrar av typ 1A innebär att utföra svetsning längs periferin av den rektangulära flänsen. Mutterbasen av typ 1A är platt och har inga hål eller utsprång. Du kan använda MIG eller TIG för att skapa kontinuerliga svetssträngar längs flänskanten. God sammansmältning är avgörande eftersom detta är det enda sättet att fixera flänsen. Rengör metallen noggrant i förväg.

Svetsmuttrar av typ 1A T är dyrare än vanligafyrkantiga nötter. Du måste betala för bearbetningsformen på flänsen och ytterligare material. De tar också längre tid att svetsas ordentligt runt flänsen. Speciellt när gängpositionen behöver förskjutas, använd dem; annars kan standardmuttrar vara billigare.
