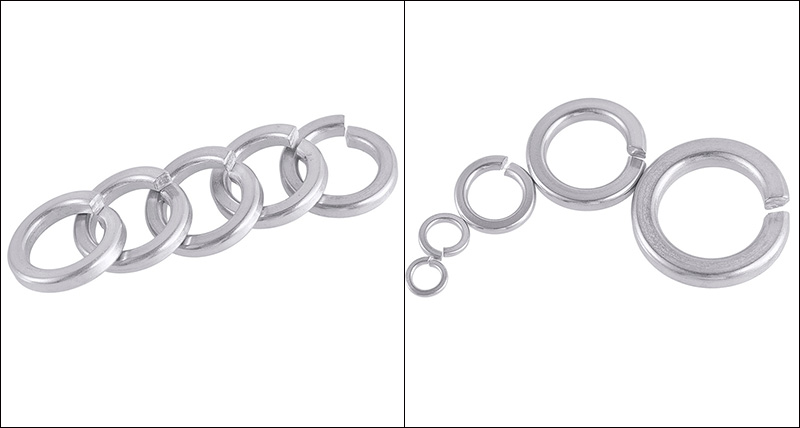

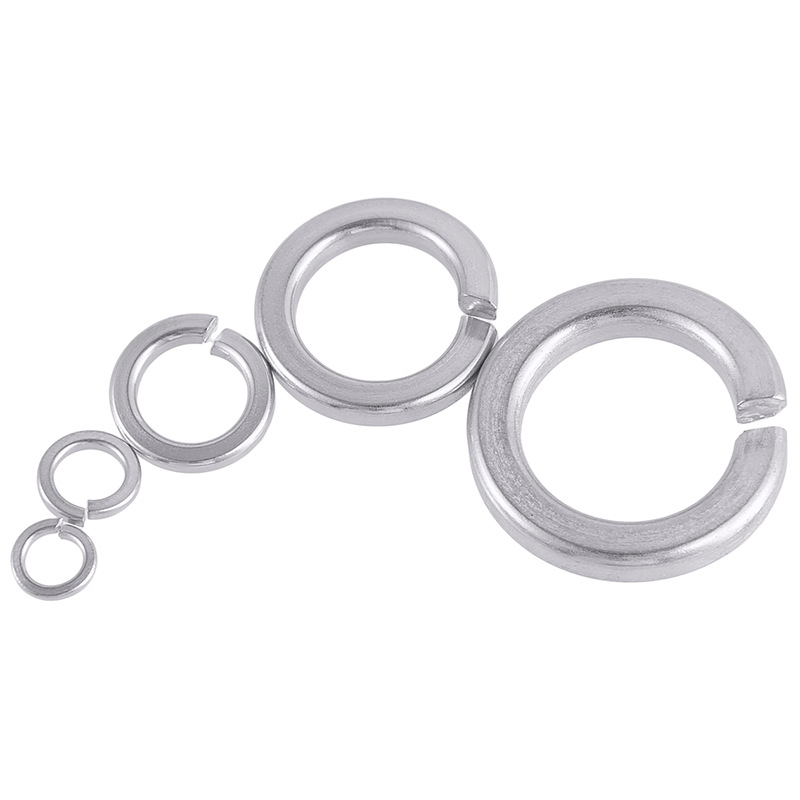

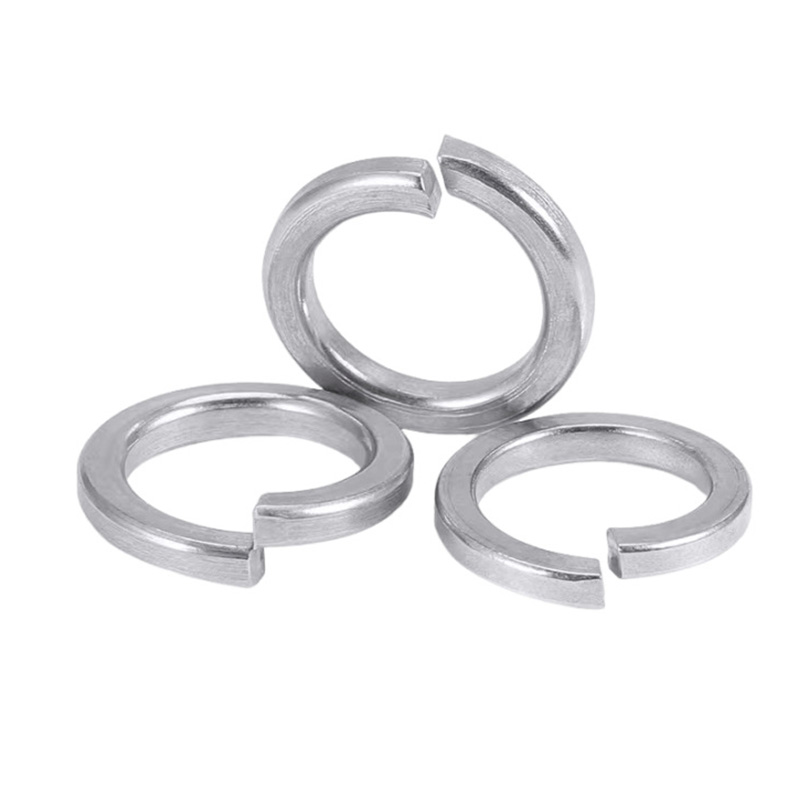

Låsbricka med hög krage

Xiaoguo® High Collar Lock Washer som finns i lager är lätta att installera. De kräver inga extra specialverktyg under användning, har låga driftssvårigheter, accepteras snabbt av arbetare och är också bekväma för underhåll.

Skicka förfrågan

Produktbeskrivning

Låsbrickan med hög krage är inte alla av samma design. De är vanligtvis anpassade efter olika krav, och det finns flera typer. Här är de fem vanliga typerna:

（1） Standardtyp med enkelring (den vanligaste, DIN 127 / GB 93)

Den traditionella öppna spiralfjäderbrickan, bestående av en metallring med öppning. Lämplig för de flesta anti-lossningsapplikationer med låg till medelstor belastning, och det är också den vanligaste och mest använda högkragelåsbrickan på marknaden.

（2）Dubbelring Heavy-duty (DIN 128)

Den har två ringar, en mer än standardtypen. Den har större elasticitet och bättre vibrationsmotstånd. Den används i tunga maskiner, fordonschassier och områden med höga vibrationer.

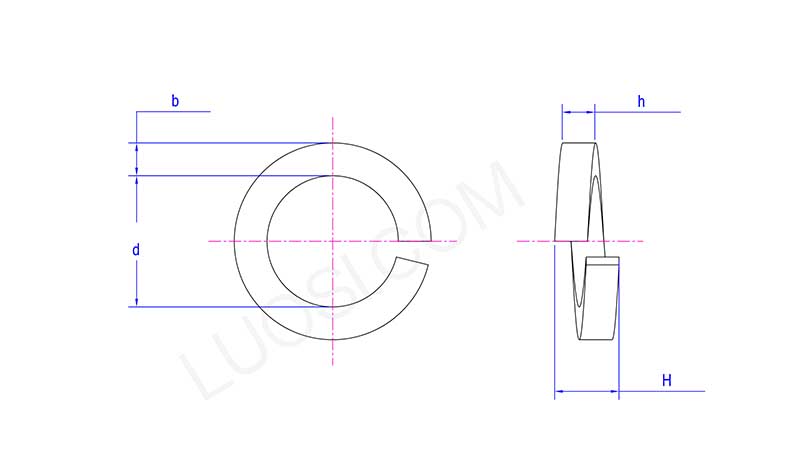

High Collar Lock Washer

mån	φ18	φ20	φ22	φ2 4	φ27	φ30	φ33	φ36	φ39	φ42	φ45
d min	18.2	20.2	22.5	24.5	27.5	30.5	33.5	36.5	39.5	42.5	45.5
d max	19.04	21.04	23.34	25.5	28.5	31.5	34.7	37.7	40.7	43.7	46.7
b min	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
b max	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
h min	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
h max	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
H min	9	10	11	12	13.6	15	17	18	20	21	22
H max	11.25	12.5	13.75	15	17	18.75	21.25	22.5	25	26.25	27.5

（3） Vågformade fjäderbrickor

De är inte spiralformade utan har en vågig form med flera toppar och dalar. De används på platser där utrymmet är extremt begränsat men det fortfarande krävs elasticitet, som att lägga förtryck på lager.

（4） Skivformad fjäderbricka (Belleville bricka)

Dess form är konisk, liknar en liten skål. Den tål extremt högt tryck och används på platser som kräver höghållfast fjäderkompensation, såsom termisk expansion och sammandragning, slitagekompensation etc.

（5）Tandad låsbricka (innertänder / yttertänder, DIN 6797 / DIN 6798)

Den har tandningar runt kanten och biter sig fast i arbetsstyckets yta efter att ha dragits åt, vilket ger utmärkt halkskydd. Den används huvudsakligen i områden som kräver elektrisk ledningsförmåga (som jordledningar), eller för att förhindra att små skruvar lossnar.

Vanliga material

High Collar Lock Washer behöver god elasticitet och förmåga att bibehålla elasticiteten. Därför är valet av material mycket viktigt. Här är några vanliga typer av material:

Fjäderstål (65Mn / 70 stål / 82B)

Ett vanligt material med den högsta beställningshastigheten, ger bra valuta för pengarna och utmärkt elasticitet. 65Mn är det mest använda materialet för High Collar Lock Washer, med en hårdhet som vanligtvis sträcker sig från 42 till 50 HRC (ungefär 420 till 510 HV). Denna hårdhet är tillräcklig för att bibehålla elasticiteten samtidigt som det är osannolikt att den går sönder.

Rostfritt stål SUS304 / SUS316

Det rostfria 304 stålet används huvudsakligen i fuktiga, utomhus eller områden med rengöringskrav (matutrustning, medicinsk utrustning). Det rostfria 316 stålet är mer motståndskraftigt mot kloridjonkorrosion och används inom marin ingenjörs- och kemisk industri.

Kolstål (08F / 10# / 45#)

Används för lågbelastning, icke-kritiska delar; den elastiska ytbehandlingen kräver galvanisering för att förhindra rost.
