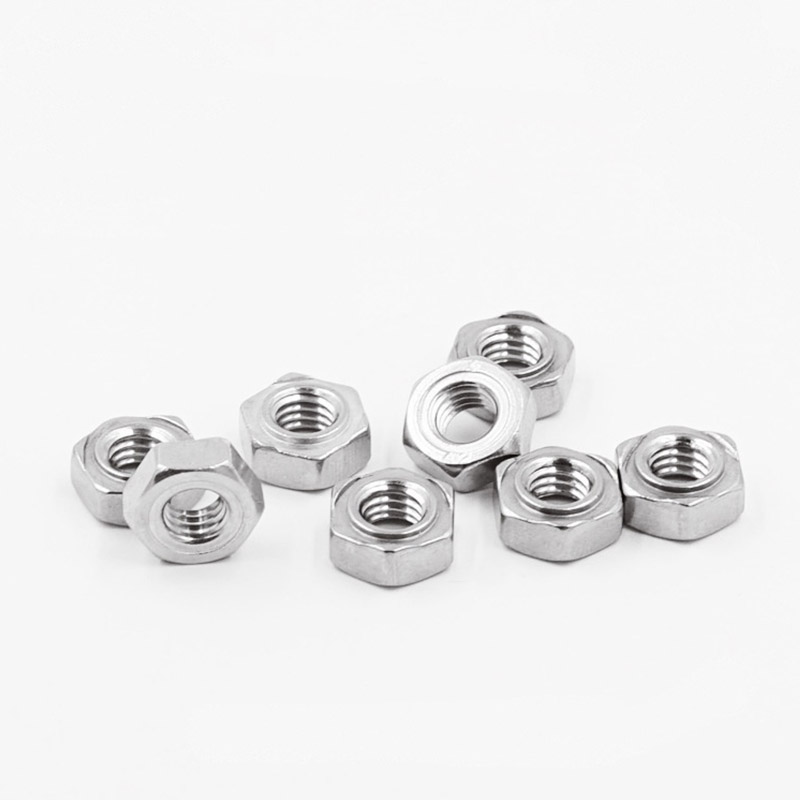

Sexkantsvetsmuttrar

Köp omedelbart Xiaoguo® Hex Weld Nuts. Dessa muttrar har tre jämnt fördelade svetsutsprång i botten. Strömmen är koncentrerad, svetskärnan är stabil och muttrarna kommer aldrig att lossna efter svetsning. Detta förhindrar effektivt problemet med mutteravvikelse under svetsprocessen.

Modell:JIS B1196-1.1-1982

Skicka förfrågan

Produktbeskrivning

Sexkantsvetsmuttrar är en typ av specialiserade fästelement som uppfyller DIN 929-standarden. De har en sexkantig form och tre svetsutsprång i botten (vissa med positioneringsstift). De är permanent fästa på metallplåtar genom motståndspunktsvetsning och ger ett höghållfast inre gänghål för efterföljande bultanslutningar. Deras nyckelfunktion är att de aldrig lossnar efter svetsning. Hexsvetsmuttrar används ofta i industrier som bilar, metallplåtar och formar. De används också på platser där vanliga muttrar inte kan användas eller där en fast och permanent gängad anslutning krävs, som fungerar som en fast invändig gänganslutning.

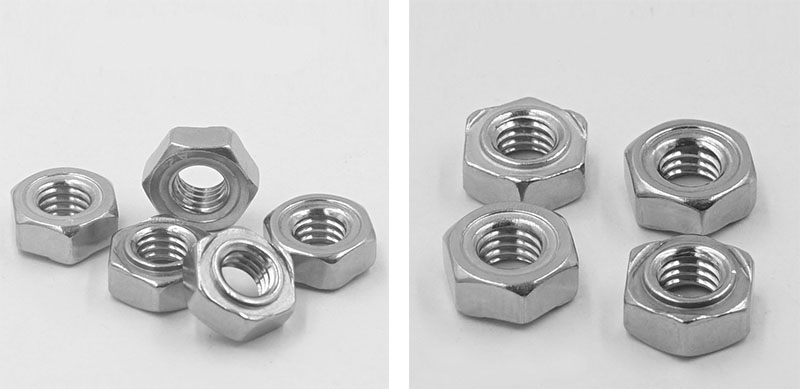

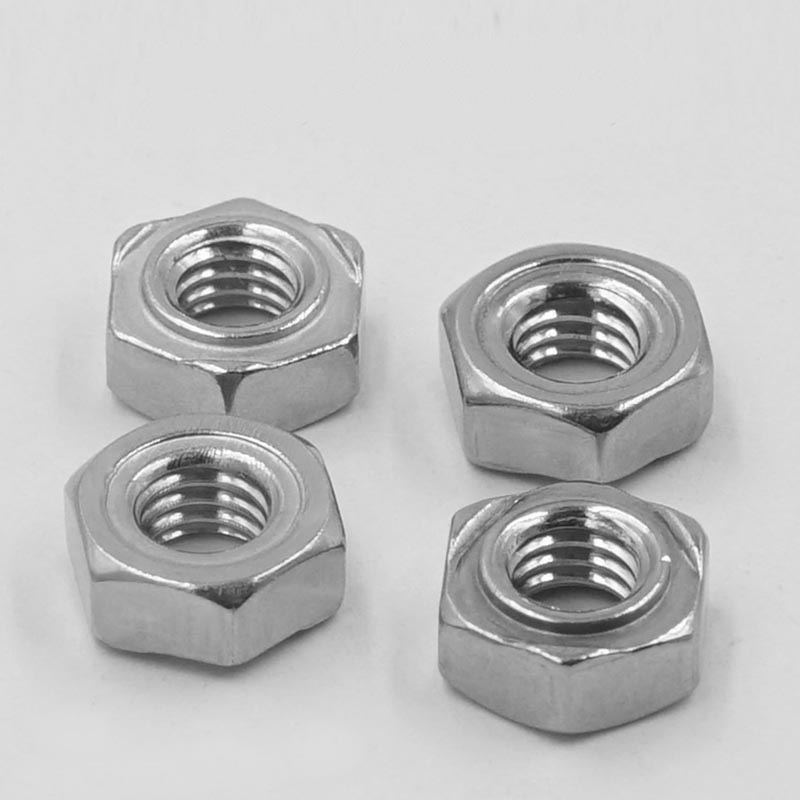

Hex Weld Nuts

Strukturella egenskaper

Den strukturella designen av Hex Weld Nut är centrerad kring tre huvudmål: svetstillförlitlighet, positioneringsnoggrannhet och enkel montering.

【1】 Sexkantig form

（1）Form: Regelbunden hexagon. Måtten på motsatta sidor överensstämmer med standarden DIN 929. Den kan dras åt med en vanlig skiftnyckel eller en hylsnyckel, utan behov av specialverktyg.

（2）Bredd på motsatt sida: Olika specifikationer har olika dimensioner. Till exempel är M6 11 mm, M8 är 14 mm och M10 är 17 mm. Sörj för tillräcklig kontaktyta för skiftnyckeln.

（3）Total höjd: Vanligtvis 0,8 till 1,0 gånger gängans nominella diameter. Se till att gängans ingreppslängd är och ge anslutningsstyrka.

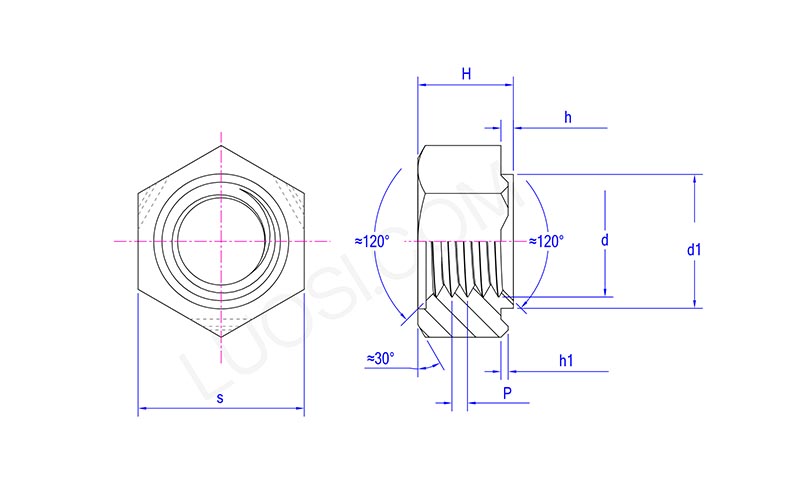

Hex Weld Nuts

mån	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1\|1,25	1,25\|1,5	1,25\|1,75
s max	11	11	13	15	17	19
s min	10.57	10.57	12.57	14.57	16.57	18.48
H max	5	5	6	7.5	9	11
H min	4.7	4.7	5.7	7.14	8.64	10.57
d1 max	6.9	6.9	8.9	10.9	12.9	14.9
d1 min	6.7	6.7	8.7	10.7	12.7	14.7
h max	0.8	0.8	0.8	0.8	1.2	1.2
h min	0.6	0.6	0.6	0.6	1	1
h1 max	0.5	0.5	0.5	0.5	0.7	0.7
h1 min	0.3	0.3	0.3	0.3	0.5	0.5

【2】 Nedre svetsprojektioner

（1）Antal: 3 stycken (likformigt fördelat vid 120°). Tre punkter bestämmer ett plan, vilket säkerställer att sexkantsvetsmuttern är säkert i kontakt med basmaterialet. Även om arbetsstyckets yta är något ojämn, kan tillförlitlig svetsning fortfarande garanteras.

（2） Position: Vid kanten av bottenytan, för att förbättra svetsstabiliteten.

（3）Form: Sfärisk eller konisk topp, med en slät topp. Vid motståndssvetsning koncentreras strömmen, och den prioriterar smältning för att bilda en kärna.

（4）Höjd: 0,5 - 1,0 mm (specifika värden beror på specifikationen och plåttjockleken). Säkerställ en tät kontakt med basmaterialet och ge tillräcklig smältvolym.

【3】 Positioneringsstyrstift (pilot, valfri struktur)

（1） Styrstiftsdiameter: Mindre än det förborrade hålet i arbetsstycket (t.ex. M8 för φ9,6 mm eller φ11,6 mm)

（2） Styrstiftshöjd: 1,5 ~ 2,5 mm (valt beroende på brädets tjocklek)

【4】 Invändig gänga

（1）Gängspecifikationer: Metrisk grovgänga M3 till M16 (fingänga tillgänglig), Imperial UNC 1/4″ till 5/16″

（2）Gängnoggrannhet: 6H (metrisk), 2B (imperial)

（3）Gänglängd: Ge tillräcklig gängingreppslängd

（4）Gängorientering: Ingångsänden kan ha avfasning
