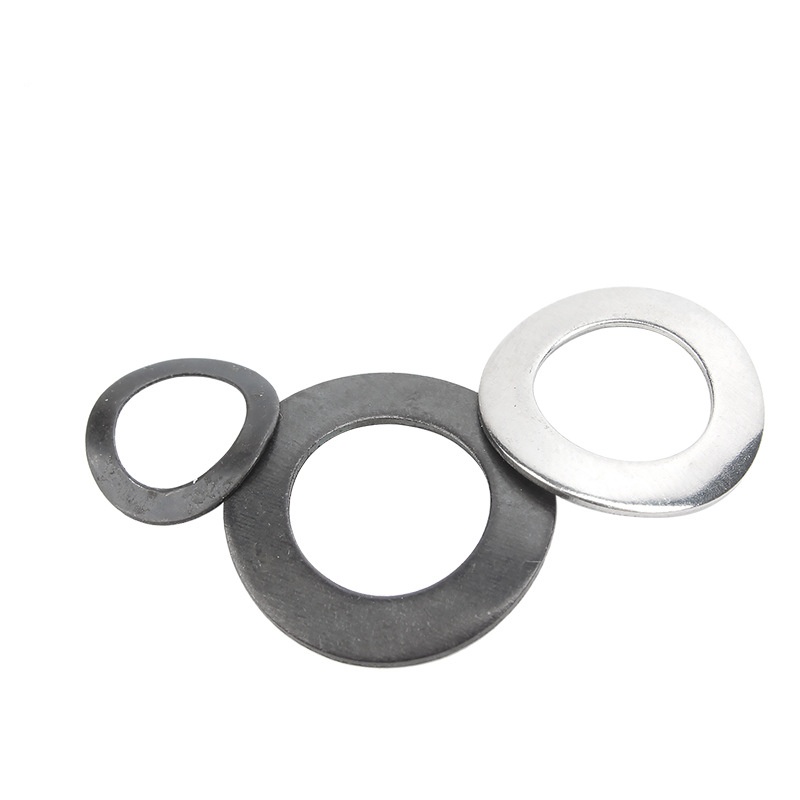

DIN137A Böjd fjäderbricka

DIN137A böjda fjäderbricka tillverkad av Xiaoguo® Factory har en unik design. Denna design kan ge stabil axiell förspänningskraft mellan komponenter som lager, eliminera axiellt spel, förhindra att brickorna skakar och på så sätt undvika att påverka den totala användningen.

Skicka förfrågan

Produktbeskrivning

DIN137A Curved Spring Bricka är en elastisk metallpackning med en enkel eller flera bågformad böjningsstruktur. Den genererar elastisk förspänningskraft genom sin egen bågdeformation och monteras under bultarna och muttrarna. Den används för att eliminera gapet i anslutningen av fästelement, bibehålla förspänningskraften, kompensera för termisk expansion eller slitage och motstå måttliga vibrationer.

Namn	DIN137A Böjd fjäderbricka
Material	Rostfritt stål/legerat stål/kolstål/mässing/fjäderstål
Standarder	DIN137A
Tråd	Metrisk/Mätrik
Storlekar	M2-M12
Avsluta	Zink/Svart/Naturligt/övrigt
Anpassningsbar	JA
Prov	JA

Struktur Introduktion

Hur ser strukturen ut för en DIN137A böjd fjäderbricka? Enkelt uttryckt är det en liten metallring med bågform.

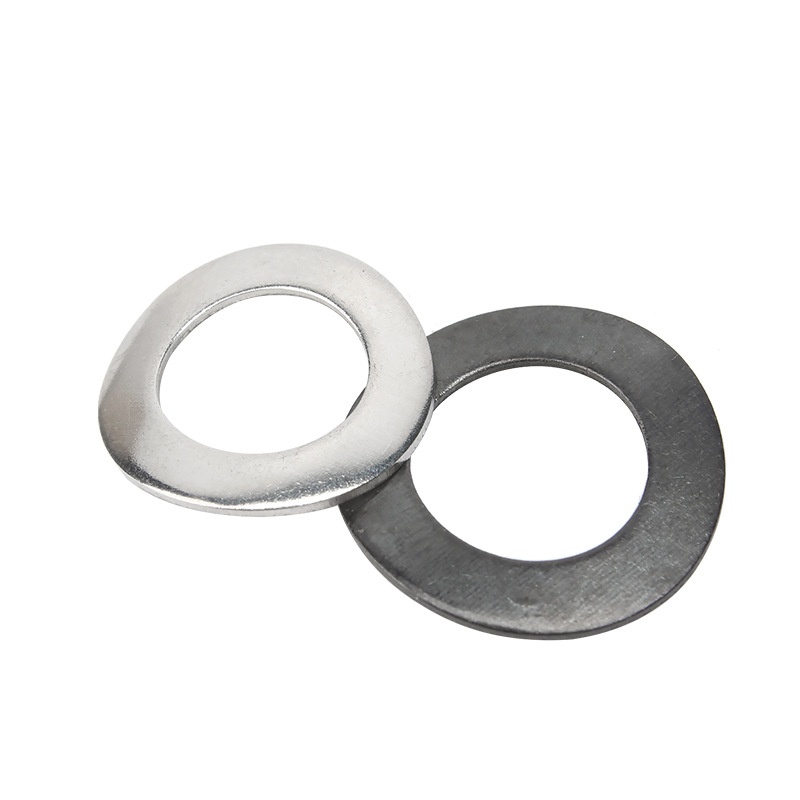

【Övergripande form】

DIN137A Curved Spring Bricka är inte en vanlig plattbricka. Om du håller den i handen kommer du att se att den buktar ut av sig själv, inte förblir platt. Beroende på hur den buktar ut finns det huvudsakligen två strukturer:

（1） Enkelvågsbågeform (som en liten bågbro)

Hela brickan har en enda bågeform, med mitten är högre och sidorna är lägre, som liknar en mini bågbro. I sitt fria tillstånd är dess naturliga höjd mycket större än dess tjocklek. När den är tillplattad kommer den att generera en omvänd dragkraft.

（2）Multi-wave (som vågiga potatischips)

Brickan har två eller till och med fler vågor, med toppar och dalar omväxlande och loopar runt omkretsen. När denna struktur komprimeras är deformationen inte lika betydande som den för en enda våg, men elasticiteten är mer enhetlig.

Dessa två typer av brickor är båda kompletta cirkulära ringar, med ett hål i mitten och inga skärningar runt kanterna. Materialets tjocklek är densamma genomgående.

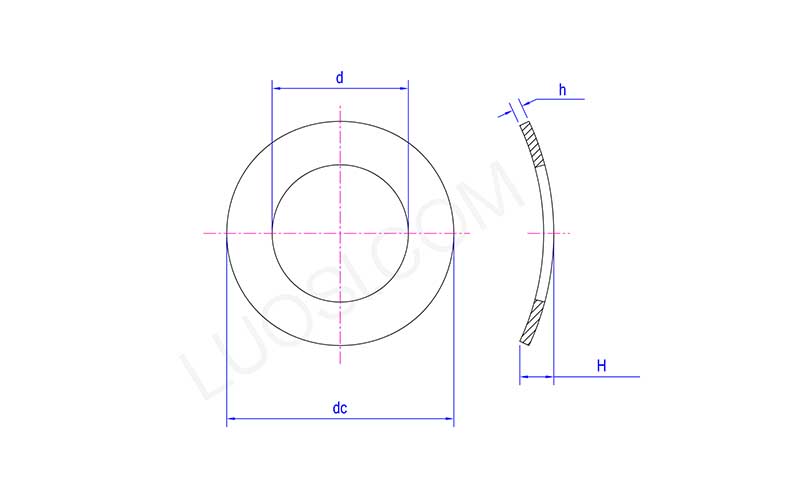

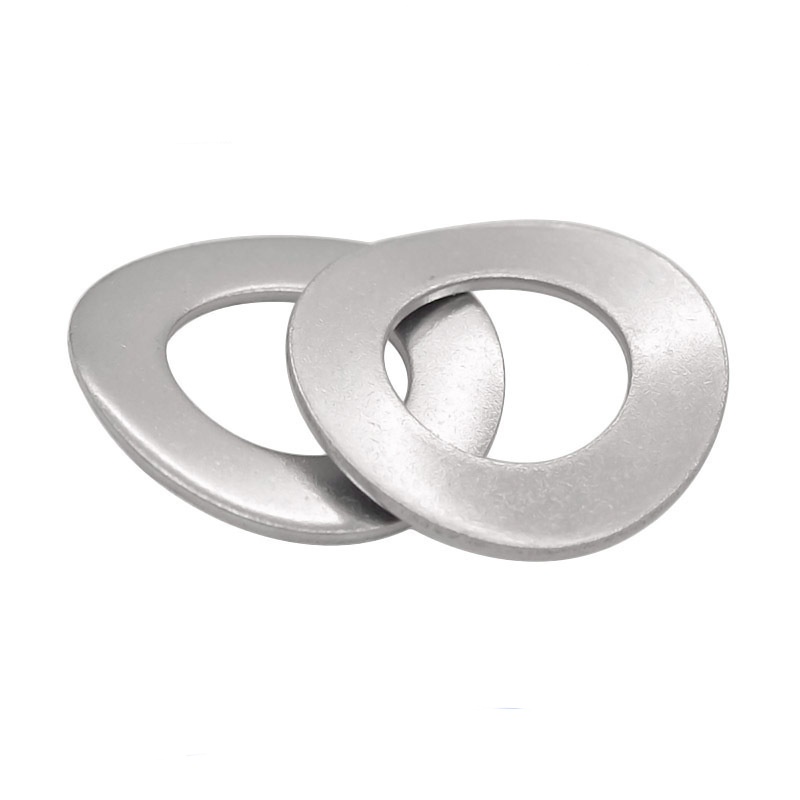

DIN137A Curved Spring Washer

mån	ɸ2	ɸ2,5	ɸ3	ɸ4	ɸ5	ɸ6	ɸ8	ɸ10
d min	2.2	2.7	3.2	4.3	5.3	6.4	8.4	10.5
d max	2.45	2.95	3.5	4.6	5.6	6.76	8.76	10.93
dc min	4.2	5.2	5.7	7.64	9.64	10.57	14.57	17.57
dc max	4.5	5.5	6	8	10	11	15	18
H min	0.5	0.55	0.65	0.8	0.9	1.1	1.7	2
H max	1	1.1	1.3	1.6	1.8	2.2	3.4	4
h	0.3	0.3	0.4	0.5	0.5	0.5	0.5	0.8

【Nyckelstrukturella delar】

（1） Bågformad kontur (kärna)

Packningen är inte platt i sitt fria tillstånd; istället presenterar den en enda bågeyta (som en bågbro) eller flera krusningar (som vågor) längs den cirkulära riktningen.

Denna böjda/vågform är källan till elasticitet.

（2） Sluten slinga ej skärande

DIN137A Curved Spring Bricka är en komplett ring utan spiralsnitt.

（3）Sektion med enhetlig tjocklek

Tjockleken på packningen är enhetlig över hela omkretsen, utan någon gradvis förändring eller lokal förtunning.

（4） Förhållandet mellan ytterdiameter och innerdiameter

Förhållandet mellan ytterdiametern och innerdiametern påverkar brickans styvhet och stödyta.
