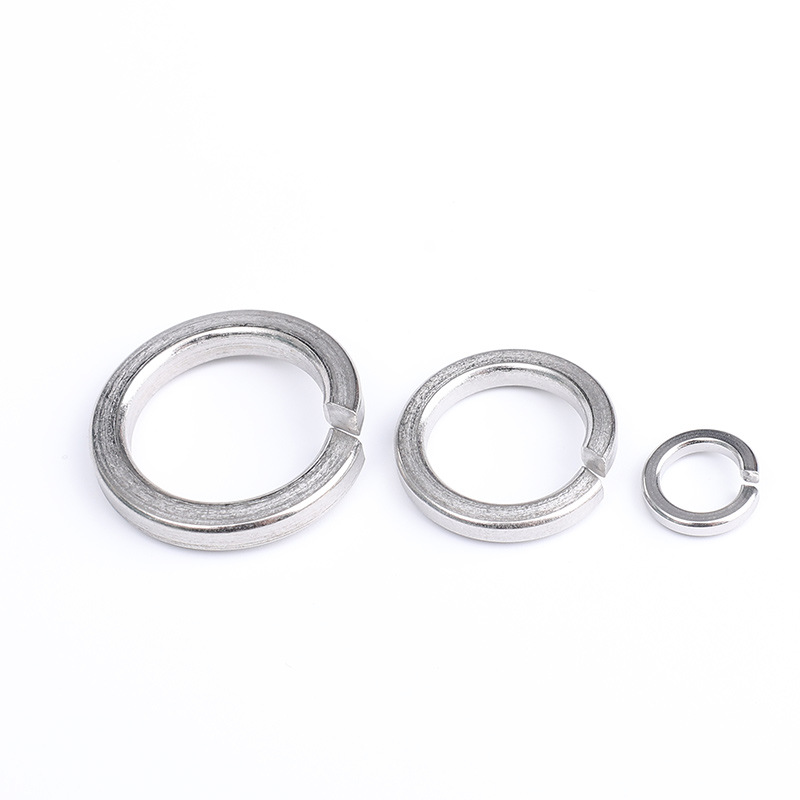

Kragelåsbricka

Jämfört med andra typer av anti-lossningsdelar har Collar Lock Washer tillverkad av Xiaoguo® Factory en tunnare tjocklek. När de används sparar de mer utrymme och upptar mindre utrymme, vilket gör dem lämpliga för kompakta strukturer.

Skicka förfrågan

Produktbeskrivning

Anledningen till att Collar Lock Washer kan spara utrymme utan att offra låseffekten ligger i den exakta separationen av dess tjocklek och ytterdiameterdesign från dess funktion: ytterdiametern görs mindre för att underlätta installation i trånga utrymmen, medan tjockleken görs tjockare som en fysisk kompensation för eventuell förlust av låskraft efter att ytterdiametern minskats.

Huvudorsaken: En tunn ytterdiameter betyder inte en helt tunn form; snarare är det en "tjock kärna och tunna kanter"-konfiguration.

（1）Ytterdiameter (OD): Mindre

Installera den på ett säkert sätt i de blinda hålen, på baksidan av de inre sexkantsskruvarna eller i de begränsade områdena som omges av andra komponenter.

（2） Tjocklek: Tjockare

Kompensera för eventuell förlust av fjäderelasticitet på grund av minskningen av ytterdiametern hos Collar Lock Washer, se till att den kan stödja installationsytan och garantera att låskraften inte minskar.

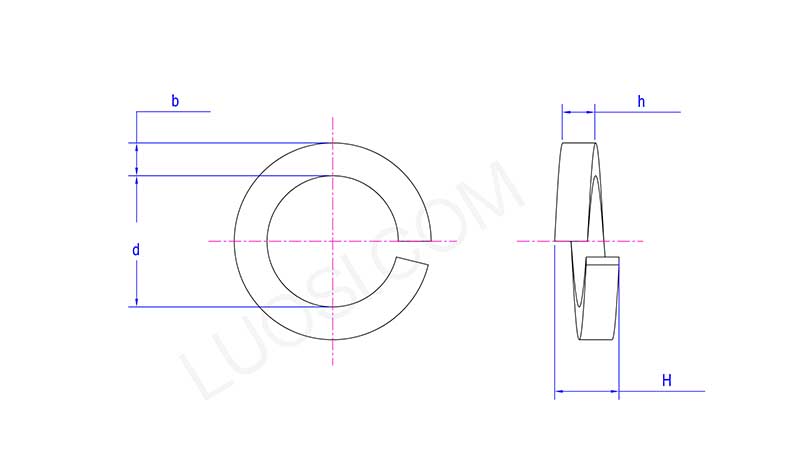

Collar Lock Washer

mån	φ18	φ20	φ22	φ2 4	φ27	φ30	φ33	φ36	φ39	φ42	φ45
d min	18.2	20.2	22.5	24.5	27.5	30.5	33.5	36.5	39.5	42.5	45.5
d max	19.04	21.04	23.34	25.5	28.5	31.5	34.7	37.7	40.7	43.7	46.7
b min	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
b max	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
h min	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
h max	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
H min	9	10	11	12	13.6	15	17	18	20	21	22
H max	11.25	12.5	13.75	15	17	18.75	21.25	22.5	25	26.25	27.5

Typiska applikationsscenarier för utrymmesbesparing

Collar Lock Washer-fästet används huvudsakligen i situationer där höghållfast anti-lossning krävs i trånga utrymmen, speciellt när den används i kombination med insexskruvar.

（1）Bilar och racerbilar

Används i mycket tillförlitliga kompakta utrymmen som motorer, fjädringar, drivlinor, etc., samtidigt som viktminskningen uppnås och säkerheten garanteras.

（2）Aerospace och militär

Används i flygplansmotorer, cockpits och andra tillfällen där vikt och utrymme är mycket begränsat. Collar Lock Washer används ofta vid montering av motorer, flygkroppar och landningsställ för att säkerställa tillförlitlighet under extrema förhållanden. Dessutom används denna typ av brickor också ofta i flera fästapplikationer i militära fordon, helikoptrar och stridsflygplan.

(3) Precisionsmaskiner och industriell automation

Används i trånga utrymmen som precisionsbearbetningsutrustning, industrimaskiner, robotfogar och automatiserade monteringslinjer. Eftersom ytterdiametern är mindre passar den lätt där utrymmet är begränsat och klarar den höga inriktningsnoggrannheten som precisionsmontering kräver.

(4) El och elektronik

Används inuti elektroniska enheter, kontakter, paneler och liknande platser. Denna Collar Lock Bricka ger dig solid låsning utan att behöva extra brickor – ett kompakt sätt att hålla saker tätt under vibrationer.

(5) Tung industri och konstruktion

I tunga maskiner, entreprenadutrustning och stålkonstruktioner gör den kompakta storleken på denna bricka den till ett perfekt val för ingenjörer som behöver pålitlig vibrationsmotstånd och anti-lossning.

Collar Lock Washer
